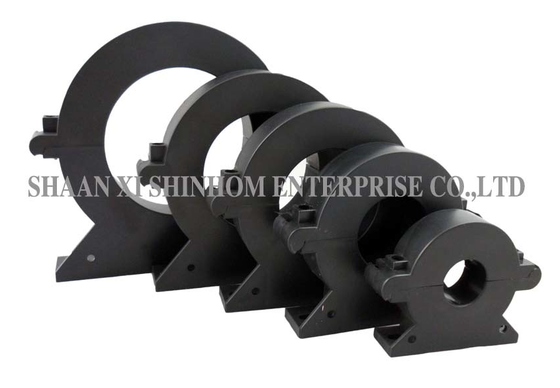

CácMáy biến áp dòng chia lõi SCTK671được thiết kế để đo và giám sát dòng điện trong các mạng lưới phân phối điện mới hoặc hiện có.Sản phẩm sử dụng cấu trúc chia lõi cho phép lắp đặt nhanh mà không cần ngắt hoặc loại bỏ cáp hoặc thanh busĐiều này làm giảm đáng kể chi phí lắp đặt và thời gian.Epoxy encapsulation đảm bảo hiệu suất cách nhiệt tuyệt vời và kháng rung. Vật liệu thông thấm cao cung cấp một phạm vi đo lường rộng (5%-130% đầu vào định giá). Nó được sử dụng rộng rãi trong giám sát cháy điện, phòng ngừa cháy rò rỉ, bảo vệ rơle điện từ,và các ứng dụng bảo vệ máy vi tính.
| Tần số | 50-400Hz |
|---|---|
| Nhập số | 5A-3000A |
| Phạm vi đo | 5% trong -30% trong |
| Sản lượng định giá | 0-10V ((AC) hoặc 0-5A |
| Tỷ lệ | ≤ ± 0,2% |
| góc pha | ≤ ± 10 phút |
| Sức mạnh dielectric | 2.5KV/1mA/1min |
| Kháng cách nhiệt | DC500V/100MΩmin |
| Vụ án | PC /UL94-V0 |
|---|---|
| Bọi | PBT |
| Trọng tâm | Thép silic |
| Cấu trúc nội bộ | Epoxy |
| Xây dựng | Đâu |
| Nhiệt độ hoạt động | -25°C+75°C |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | UL101522AWGWire ((twinsted wire) 2,5m |
| Đ/N | Nhãn số đầu vào (A) | Khả năng đầu ra (mA/V) | Độ chính xác | Kích thước ((mm) | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A | B | C | D | E | F | G | H | Ø1 | Ø2 | ||||
| SCTK671A-025 |
5-400A (5,100,400A) |
0-200mA 0-10V |
0.2,0.5,1.0 |
25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 |
50-1000A (50,400,1000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 |
100-1500A (100,1000,1500A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 |
500-2000A (500,1500, 2000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 |
800-3000A (800,2500,3000A) |
0-600mA 0-10V |
0.2,0.5,1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Hỏi: Chức năng của điện trở chính xác tích hợp là gì?
A: Lớp cuộn phụ có một điện trở song song chính xác tích hợp. Nó chuyển đổi tín hiệu hiện tại trực tiếp thành một đầu ra điện áp thấp an toàn (0-10V),loại bỏ sự cần thiết của các kháng cự lấy mẫu bên ngoàiĐiều này đơn giản hóa việc lắp đặt, cải thiện an toàn và tiết kiệm chi phí thành phần và không gian lắp đặt.
Q: Những ứng dụng nào có thể đáp ứng lỗi tỷ lệ ≤ ± 0,2%?
A: Các± 0,2%tỷ lệ lỗi là một lớp chính xác cao. Nó có thể đáp ứng các yêu cầu của các ứng dụng có độ chính xác đo lường cao, chẳng hạn như giám sát cháy điện, bảo vệ rơle, bảo vệ vi tính,và kiểm soát tự động hóa công nghiệp.
Q: Những lợi thế của epoxy là gì?
A: Chất nhựa epoxy cung cấp cách điện tuyệt vời, chống ẩm, chống bụi và bảo vệ ăn mòn, đồng thời tăng khả năng chịu rung của sản phẩm.Cấu trúc hoàn toàn khép kín đảm bảo hoạt động ổn định lâu dài của bộ biến áp trong các môi trường khắc nghiệt khác nhau.
Q: Làm thế nào để yêu cầu mẫu?
A: Bạn có thể gửi đơn mẫu thông qua trang web hoặc email của chúng tôi. Xin cung cấp thông tin công ty và mô hình mục tiêu của bạn. Các mẫu miễn phí và sẽ được gửi trong vòng 3-5 ngày làm việc.Thời gian đặt hàng hàng loạt thường là 2-8 tuần.
