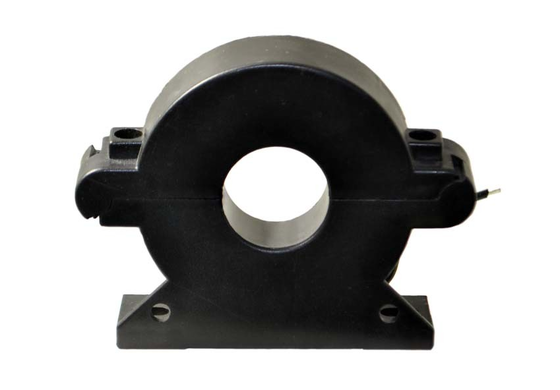

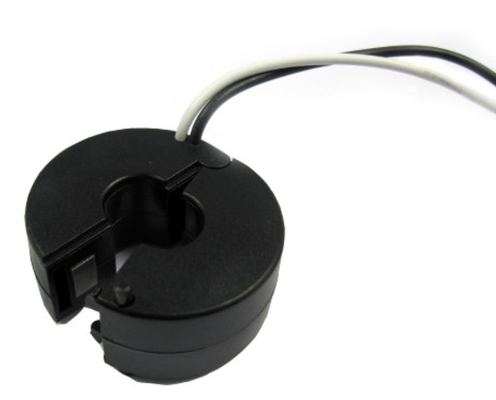

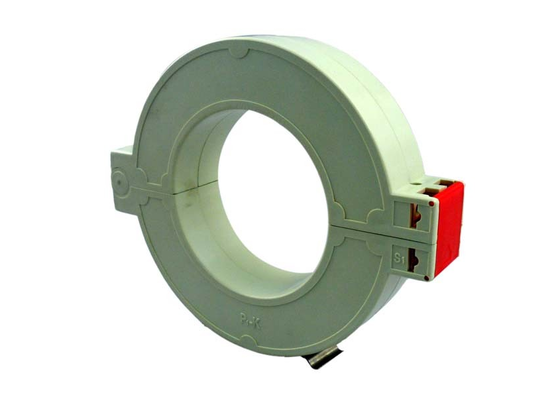

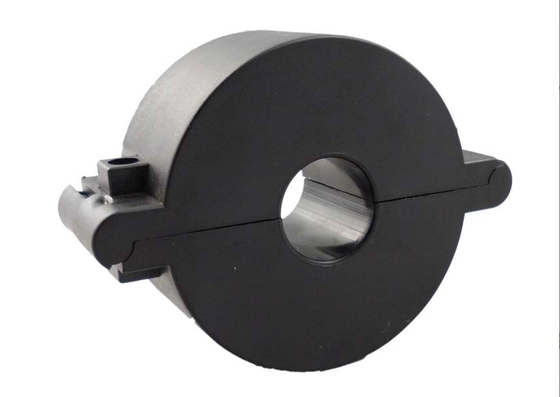

CácSCTK667B series double-screw split-core current transformer được thiết kế để đo và giám sát dòng trong các mạng lưới phân phối điện mới hoặc hiện có.5A đến 3000A. Sản phẩm sử dụngcấu trúc chia lõi cho phép lắp đặt nhanh chóng mà không cần ngắt hoặc loại bỏ cáp hoặc thanh bus.Thiết kế cửa sổ rộng chứa các cáp đường kính lớn hoặc thanh bus.Cáp nối hai vít đảm bảo lắp đặt an toàn và đáng tin cậy.kháng cự song song chính xác, cung cấp đầu ra điện áp thấp an toàn mà không cần kháng cự lấy mẫu bên ngoài.Nó được sử dụng rộng rãi để đo lường hiện tại, giám sát và bảo vệ trong đường dây điện và thiết bị, cũng như đo dòng điện và công suất cho động cơ, ánh sáng, máy nén không khí, HVAC và hệ thống điều khiển tự động hóa,cũng như các thiết bị giám sát năng lượng và bảo vệ rơle.
| Tần số | 50-400Hz |
| Nhập số | 5A-3000A |
| Phạm vi đo | 5% trong -30% trong |
| Sản lượng định giá | 0-10V ((AC) hoặc 0-5A |
| Tỷ lệ | ≤ ± 0,1% |
| góc pha | ≤ ± 5 phút |
| Sức mạnh dielectric | 3.0KV/1mA/1min |
| Kháng cách nhiệt | DC500V/100MΩmin |
| Vụ án | ABS /UL94-V0 |
| Bọi | PBT |
| Trọng tâm | Thép silic |
| Cấu trúc nội bộ | Epoxy |
| Xây dựng | Đâu |
| Nhiệt độ hoạt động | -25°C+75°C |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Nhà ga |
| Đ/N | Nhãn số đầu vào (A) | Khả năng đầu ra (A/V/mA) | Độ chính xác | Kích thước ((mm) | ||||
|---|---|---|---|---|---|---|---|---|
| Ø0 | A | B | C | D | ||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 25 | 100 | 70 | 33 | 32 |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 32 | 110 | 83 | 33 | 32 |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 45 | 123 | 96 | 33 | 32 |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 55 | 134 | 106 | 33 | 32 |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 80 | 168 | 139 | 33 | 32 |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0.1,0.2 0.5,1.0 | 102 | 198 | 168 | 33 | 32 |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Q: Những lợi thế của việc buộc hai vít là gì?
A:Chốt hai vít đảm bảo bộ biến áp vẫn được khóa chặt vào cáp hoặc thanh bus sau khi lắp đặt. Nó sẽ không bị nới lỏng hoặc dịch chuyển do rung động hoặc lực bên ngoài,đảm bảo cài đặt an toàn và đáng tin cậySo với các cấu trúc snap-on, buộc vít đôi cung cấp lực kẹp mạnh hơn, phù hợp với môi trường điện và rung cao.
Hỏi: Chức năng của điện trở chính xác tích hợp là gì?
A:Các dây chuyền thứ cấp có một điện trở song song chính xác tích hợp. Nó chuyển đổi tín hiệu hiện tại trực tiếp thành một đầu ra điện áp thấp an toàn, loại bỏ sự cần thiết của các điện trở lấy mẫu bên ngoài.Điều này đơn giản hóa việc lắp đặt, cải thiện an toàn và tiết kiệm chi phí thành phần và không gian lắp đặt.
Hỏi: Có kích thước cửa sổ nào cho sản phẩm này?
A:Thiết kế cửa sổ rộng chứa các cáp đường kính lớn hoặc thanh bus. Nhiều kích thước có sẵn để thích nghi với các điều kiện lắp đặt khác nhau hiện có.xin vui lòng tham khảo trang dữ liệu sản phẩm hoặc liên hệ với nhóm bán hàng của chúng tôi.
