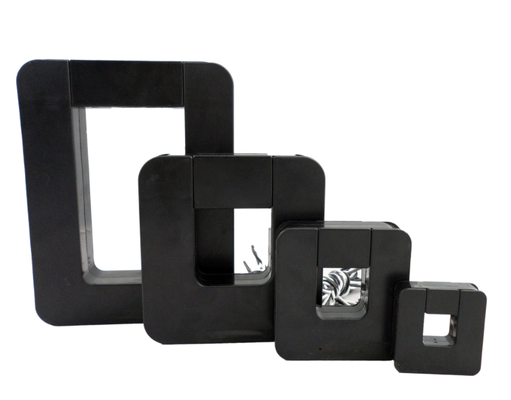

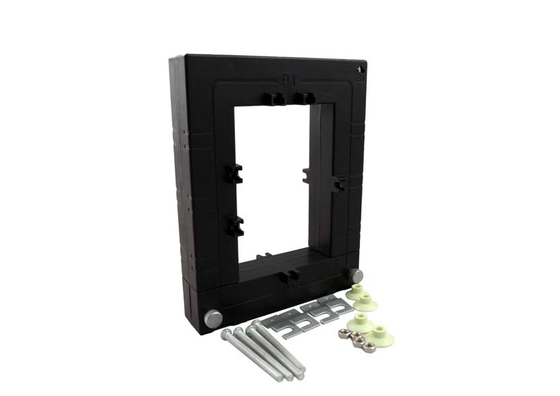

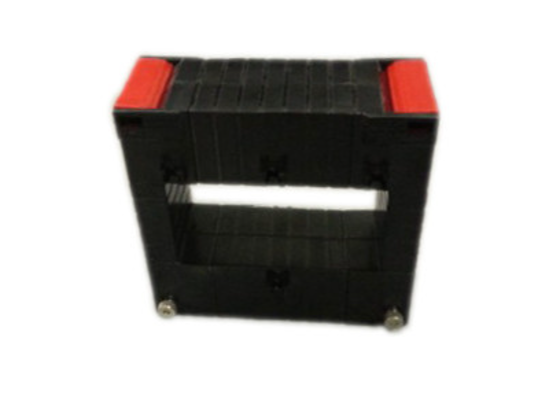

Biến dòng lõi chia dòng SCTK667A được thiết kế để đo lường và giám sát dòng điện trong các mạng phân phối điện mới hoặc hiện có. Sản phẩm sử dụng cấu trúc lõi chia cho phép lắp đặt nhanh chóng mà không cần ngắt kết nối hoặc tháo cáp hoặc thanh cái. Thiết kế cửa sổ rộng cho phép lắp đặt cáp hoặc thanh cái có đường kính lớn. Cuộn thứ cấp có tích hợp sẵn điện trở song song chính xác, cung cấp đầu ra điện áp thấp an toàn mà không cần điện trở lấy mẫu bên ngoài. Có nhiều kích cỡ khác nhau để thích ứng với các điều kiện lắp đặt hiện có. Nó được sử dụng rộng rãi để đo lường, giám sát và bảo vệ dòng điện trong các đường dây và thiết bị điện, cũng như đo lường dòng điện và công suất cho động cơ, chiếu sáng, máy nén khí, hệ thống HVAC và hệ thống điều khiển tự động, cũng như giám sát năng lượng và các thiết bị bảo vệ rơ-le.Tính năngĐầu vào: 100 đến 1000A
| Đầu vào định mức | 100A-1000A |
| Dải đo | 5%In-130%In |
| Đầu ra định mức | 5A/1A |
| Tỷ lệ | ≤ ± 0.5% |
| Góc pha | ≤ ±30min |
| Độ bền điện môi | 2.5KV/1mA/1min |
| Điện trở cách điện | DC500V/100MΩmi |
| Thông số cơ khí | Vỏ |
| Cuộn dây | PA |
| Lõi | Thép silic |
| Cấu trúc bên trong | Epoxy |
| Cấu tạo | Buộc |
| Nhiệt độ hoạt động | －25℃～＋75℃ |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Thiết bị đầu cuối |
| Lựa chọn loại | Đầu vào/Đầu ra |
| (A) | 0.5 | (A) | 0.5 | ||||
| 1.0 | 3.0 | 100/5 | 1.5 | 1.0 | 3.0 | 100/5 | 1.5 |
| 2.5 | 5 | 5 | 800/5 | 2.5 | 5 | 5 | 800/5 |
| 2.5 | 5 | 5 | 800/5 | 2.5 | 5 | 5 | 800/5 |
| 2.5 | 5 | 5 | 15 | 2.5 | 5 | 5 | 15 |
| 2.5 | 5 | 5 | 15 | 2.5 | 5 | 5 | 15 |
| 2.5 | 5 | 5 | 15 | 2.5 | 5 | 5 | 15 |
| 3.75 | 5 | 800/5 | 15 | 3.75 | 5 | 800/5 | 15 |
| 3.75 | 5 | 800/5 | 15 | 3.75 | 5 | 800/5 | 15 |
| 3.75 | 5 | 800/5 | 15 | 3.75 | 5 | 800/5 | 15 |
| 10 | 15 | Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh | Câu hỏi thường gặp | 10 | 15 | Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh | Câu hỏi thường gặp |
| 10 | 15 | Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh | Câu hỏi thường gặp | 10 | 15 | Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh | Câu hỏi thường gặp |
Hỏi: Chức năng của điện trở chính xác tích hợp là gì?
Hỏi: Có những kích thước cửa sổ nào cho sản phẩm này?
Đáp: Có nhiều kích thước cửa sổ khác nhau để phù hợp với đường kính cáp hoặc thanh cái khác nhau. Đối với các kích thước cửa sổ cụ thể, vui lòng tham khảo bảng dữ liệu sản phẩm hoặc liên hệ với đội ngũ bán hàng của chúng tôi.
Hỏi: Làm thế nào để đăng ký mẫu? Thời gian giao hàng là bao lâu?
Đáp: Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mẫu mục tiêu của bạn. Mẫu miễn phí và sẽ được vận chuyển trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là 2-8 tuần.
