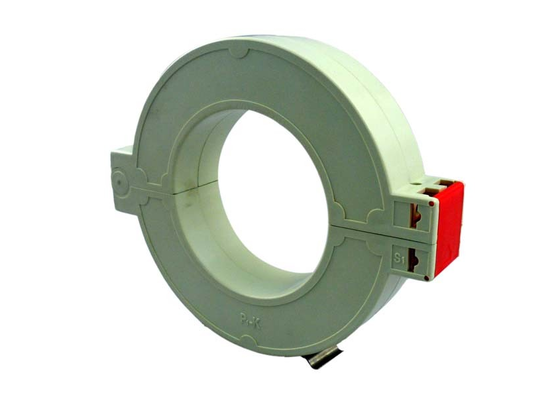

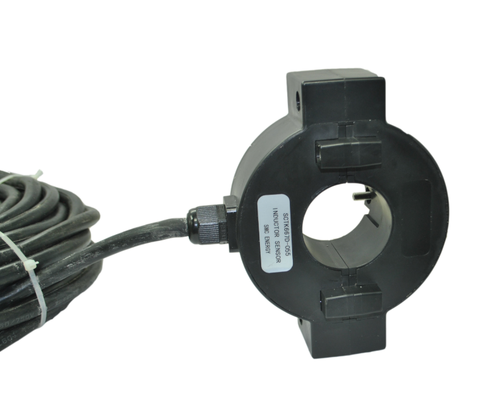

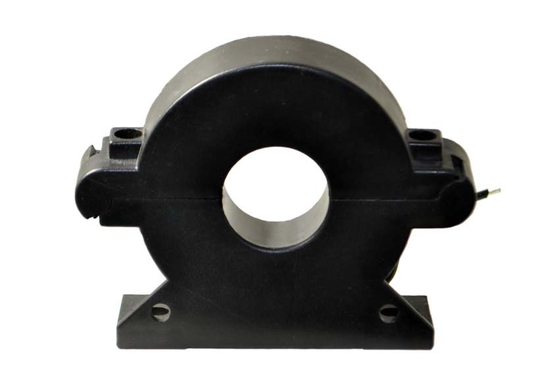

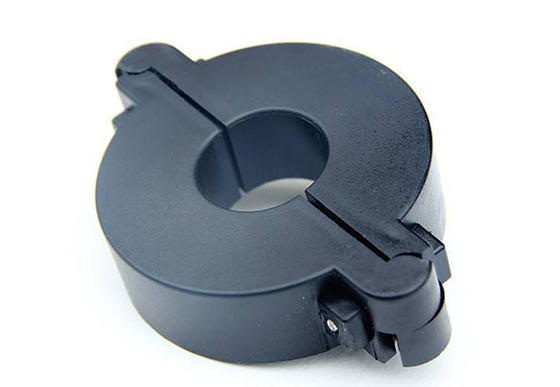

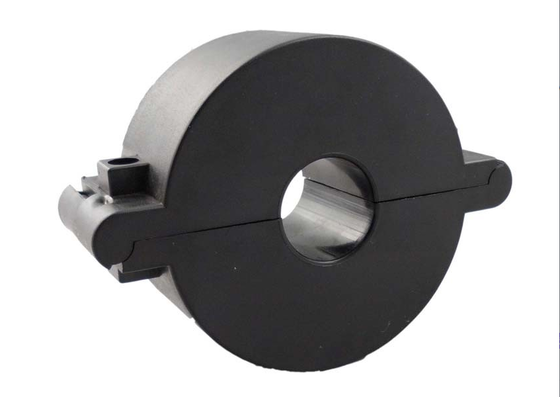

Biến dòng lõi chia dòng SCTK663 series được thiết kế cho nhu cầu lắp đặt cải tạo trong các mạng phân phối điện hiện có. Sản phẩm sử dụng cấu trúc lõi chia cho phép lắp đặt nhanh chóng mà không cần ngắt kết nối hoặc tháo cáp hoặc thanh cái. Nó được cố định bằng dây rút cáp để cố định chắc chắn và đáng tin cậy, giảm đáng kể chi phí nhân công lắp đặt. Có hai kích thước cửa sổ: 25mm và 45mm, phù hợp với các yêu cầu đường kính cáp khác nhau. Nó được sử dụng rộng rãi trong điều khiển nhiệt độ HVAC, quản lý năng lượng, hệ thống tự động hóa tòa nhà, đo dòng điện động cơ, chiếu sáng và giám sát dòng điện thiết bị điều hòa không khí.
| Tần số | 50-400Hz |
|---|---|
| Đầu vào định mức | 5A-1000A |
| Dải đo | 5%In-130%In |
| Đầu ra định mức | 0-10V(AC) hoặc 0-5A |
| Tỷ lệ | ≤ ± 0.2% |
| Góc pha | ≤ ±10 phút |
| Độ bền điện môi | 2.5KV/1mA/1 phút |
| Điện trở cách điện | DC500V/100MΩmi |
| Vỏ | PC /UL94-V0 |
|---|---|
| Cuộn dây | PBT |
| Cấu trúc bên trong | Epoxy |
| Cấu tạo | Dây rút |
| Nhiệt độ hoạt động | −25℃～＋75℃ |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 22AWG (dây xoắn) 2.5m |
Kích thước dây: Tốt hơn nhiều nếu chọn CT có kích thước lớn hơn CT cần thiết thay vì chọn kích thước nhỏ hơn. Vui lòng đo đường kính dây của bạn bằng milimét, thay vì sử dụng kích thước dây MCM vì độ dày cách điện thay đổi đáng kể giữa các nhà sản xuất dây khác nhau.
| P/N | Đầu vào định mức (A) | Đầu ra (mA/V) | Độ chính xác | Kích thước (mm) | |||||
|---|---|---|---|---|---|---|---|---|---|
| Φ | A | B | C | D | E | ||||
| SCTK663A-025 |
5-400A (5,100,250,400A) |
0-200mA Đầu ra 0-10V |
0.2,0.5,1.0 | 25 | 118 | 90 | 42 | 16 | 32 |
| SCTK663B-045 |
50-1000A (50,250,400,1000A) |
0-500mA Đầu ra 0-10V |
0.2,0.5,1.0 | 45 | 145 | 113 | 42 | 16 | 32 |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Đáp: Cửa sổ 25mm phù hợp với cáp nhỏ hơn (đường kính ngoài ≤25mm). Cửa sổ 45mm phù hợp với cáp hoặc thanh cái lớn hơn (đường kính ngoài ≤45mm). Khi lựa chọn, vui lòng chọn kích thước cửa sổ phù hợp dựa trên đường kính ngoài của cáp đang được kiểm tra.
Đáp: Đầu ra 0-10V phù hợp với các hệ thống điều khiển yêu cầu tín hiệu điện áp (như PLC, DCS, bộ điều khiển tòa nhà). Đầu ra 0-5A phù hợp với các thiết bị đo lường và bảo vệ đầu vào dòng điện truyền thống. Vui lòng chọn dựa trên giao diện đầu vào của thiết bị của bạn.
Đáp: Việc cố định bằng dây rút cáp không yêu cầu dụng cụ đặc biệt, giúp việc lắp đặt trở nên đơn giản và nhanh chóng. Nó đảm bảo biến dòng được cố định chắc chắn trên cáp và sẽ không bị dịch chuyển do rung động hoặc lực bên ngoài. Nó phù hợp cho việc lắp đặt hàng loạt và thi công tại chỗ.
