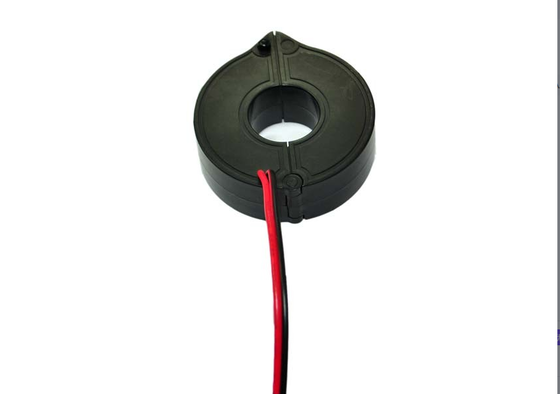

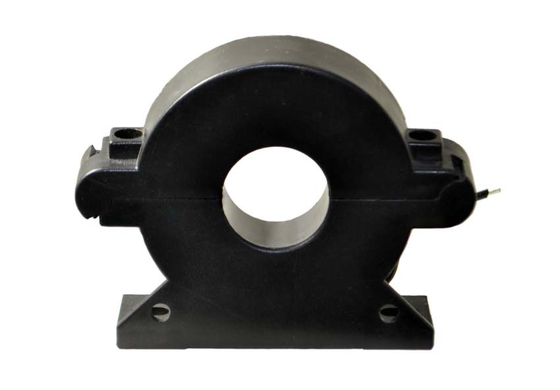

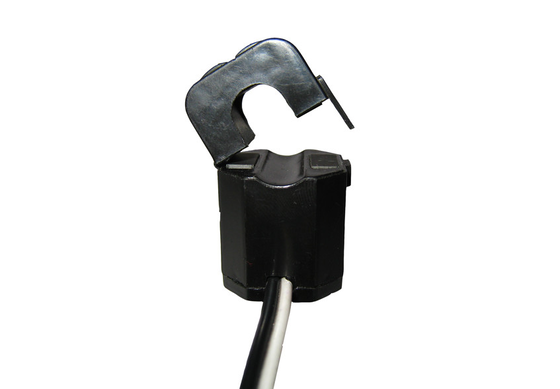

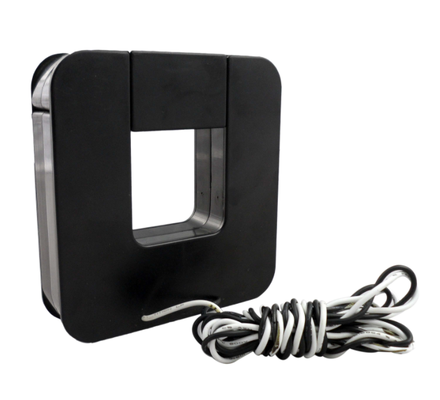

Máy biến dòng lõi xẻ dòng SCTK660C được thiết kế để đo lường và giám sát dòng điện trong các mạng phân phối điện mới hoặc hiện có. Sản phẩm sử dụng cấu trúc tự khóa lõi xẻ cho phép lắp đặt nhanh chóng mà không cần ngắt kết nối hoặc tháo cáp hoặc thanh cái. Thiết kế cửa sổ rộng phù hợp với cáp hoặc thanh cái có đường kính lớn. Cuộn dây thứ cấp có tích hợp điện trở song song chính xác, cung cấp đầu ra điện áp thấp an toàn mà không cần điện trở lấy mẫu bên ngoài. Nó được sử dụng rộng rãi để đo lường, giám sát và bảo vệ dòng điện trong các đường dây và thiết bị điện, cũng như đo lường dòng điện và công suất cho động cơ, chiếu sáng, máy nén khí, hệ thống HVAC và hệ thống điều khiển tự động, cũng như giám sát năng lượng và các thiết bị bảo vệ rơ-le.Tính năng
Tín hiệu đầu ra – 0.333V hoặc 0-500mA
Cấu trúc tự khóa lõi xẻ
Cửa sổ rộng – phù hợp với cáp và thanh cái lớn
Điện trở chính xác tích hợp – đầu ra điện áp thấp an toàn
Có nhiều kích cỡ
Lắp đặt không cần tháo cáp
Tiết kiệm thời gian và chi phí lắp đặt
Ứng dụng
Bảo vệ dòng điện thiết bị điện
Đo lường dòng điện và công suất động cơ
Giám sát công suất hệ thống chiếu sáng
Giám sát dòng điện máy nén khí
Hệ thống HVAC
Hệ thống điều khiển tự động
Thiết bị giám sát năng lượng và bảo vệ rơ-le
Thông số điện
| ≤ ± 0.2% | Góc pha |
| ≤ ± 10 phút | Dải đo |
| 10%In-130%In | Đầu ra định mức |
| 0.333V(AC) hoặc 0-5A | Tần số |
| 50-2.5KHz | Đầu vào định mức |
| 0.5A-1000A | Độ bền điện môi |
| 5.0KV/1mA/1 phút | Điện trở cách điện |
| DC500V/100MΩ phút | Thông số cơ khí |
| PC/UL94-V0 | Cuộn dây |
| PBT | Cấu tạo |
| Dây buộc | Cấu trúc bên trong |
| Epoxy | Lõi |
| Permalloy | Độ ẩm hoạt động |
| ≤ 85% | Nhiệt độ hoạt động |
| −25℃ ~ +75℃ | Kết nối đầu ra |
| Đầu cuối hoặc dây UL1015 22AWG dài 1.5m | Lựa chọn loại |
| Đầu vào định mức (A) | Đầu ra (mA/V) | Độ chính xác | Kích thước (mm) | A | |||
| B | C | D | SCTK660C-010 | ||||
| 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 95.0 | 50.0 | 22.0 | 45.0 | SCTK660C-019 |
| 1-250A | 0.333V/0-100mA/1A | 0.2,0.5,1.0 | 95.0 | 59.0 | 22.0 | 45.0 | SCTK660C-025 |
| 5-400A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 65.0 | 22.0 | 45.0 | SCTK660C-032 |
| 5-630A | 0.333V/0-200mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 74.0 | 22.0 | 45.0 | SCTK660C-045 |
| 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 95.0 | 86.0 | 22.0 | 45.0 | Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh |
Câu hỏi thường gặp
Đáp:
miễn phíHỏi: Làm thế nào để chọn loại tín hiệu đầu ra?
Đáp:
miễn phí Hỏi: Làm thế nào để đăng ký nhận mẫu? Thời gian giao hàng là bao lâu?Đáp:
Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mã sản phẩm mục tiêu của bạn. Mẫu sản phẩm là
miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn đặt hàng số lượng lớn thường là 2-8 tuần.
