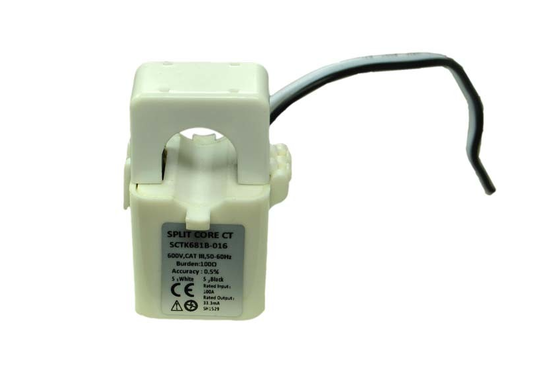

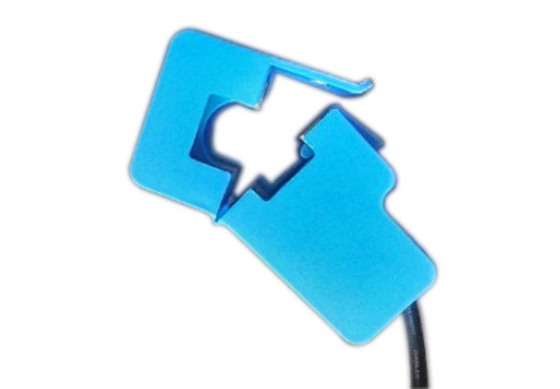

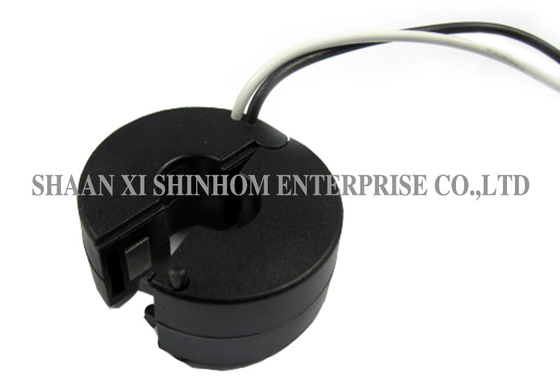

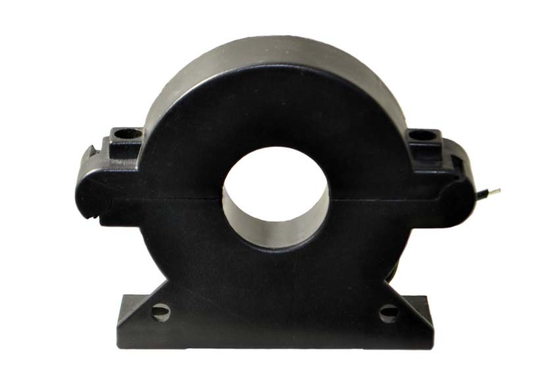

Biến dòng lõi chia dòng SCTK661 series được thiết kế để đo lường và giám sát dòng điện trong các mạng phân phối điện mới hoặc hiện có. Sản phẩm sử dụng cấu trúc tự khóa lõi chia cho phép lắp đặt nhanh chóng mà không cần ngắt kết nối hoặc tháo cáp hoặc thanh cái. Thiết kế cửa sổ rộng phù hợp với cáp hoặc thanh cái có đường kính lớn. Cuộn dây thứ cấp có tích hợp điện trở song song chính xác, cung cấp đầu ra điện áp thấp an toàn mà không cần điện trở lấy mẫu bên ngoài. Có nhiều kích cỡ cơ khí khác nhau với khả năng tùy chỉnh cao, thích ứng với các điều kiện lắp đặt hiện có khác nhau. Nó được sử dụng rộng rãi để đo lường, giám sát và bảo vệ dòng điện trong các đường dây và thiết bị điện, cũng như đo lường dòng điện và công suất cho động cơ, chiếu sáng, máy nén khí và các ứng dụng khác.
| Tần số | 50-60Hz |
|---|---|
| Đầu vào định mức | 0,5A-630A |
| Phạm vi đo | 10%In-130%In |
| Đầu ra định mức | 0,333V(AC) hoặc 0-500mA |
| Tỷ lệ | ≤ ± 0,1% |
| Góc pha | ≤ ±30 phút |
| Độ bền điện môi | 2,5KV/1mA/1 phút |
| Điện trở cách điện | DC500V/100MΩ phút |
| Vỏ | PC /UL94-V0 |
|---|---|
| Cuộn dây | PC |
| Lõi | Permalloy |
| Cấu trúc bên trong | Epoxy |
| Xây dựng | Buộc |
| Nhiệt độ hoạt động | −25℃ ~ +75℃ |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 22AWG (dây xoắn) 2,5m |
| P/N | Đầu vào định mức (A) | Đầu ra (mA/V) | Độ chính xác | Kích thước (mm/inch) | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| SCTK661A-008 |
0,5-50A (1,5,10,30,50) |
0-50mA 0,333V |
0,2,0,5,1,0 |
36,0 (1,42) |
22,0 (0,87) |
20,0 (0,79) |
8,0 (0,31) |
2500 (100) |
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0,333V |
0,2,0,5,1,0 |
45,0 (1,77) |
22,0 (0,87) |
20,0 (0,79) |
13,0 (0,51) |
2500 (100) |
| SCTK661C-019 |
5-250A (10,100,200,250,400) |
0-200mA 0,333V |
0,2,0,5,1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
19,0 (0,75) |
2500 (100) |
| SCTK661D-023 |
5-400A (10,100,200,250,400) |
0-200mA 0,333V |
0,2,0,5,1,0 |
60,0 (2,36) |
22,0 (0,87) |
20,0 (0,79) |
23,0 (0,91) |
2500 (100) |
| SCTK661E-032 |
10-630A (20,100,250,400,600) |
0-500mA 0,333V |
0,2,0,5,1,0 |
76,0 (2,99) |
22,0 (0,87) |
20,0 (0,79) |
32,0 (1,26) |
2500 (100) |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Hỏi: Sản phẩm này có phù hợp với đồng hồ đo điện chống giả mạo không?
Đáp: Có. SCTK661 series phù hợp với đồng hồ đo điện một pha và đồng hồ đo điện chống giả mạo. Điện trở chính xác tích hợp cung cấp đầu ra điện áp thấp ổn định, đáp ứng các yêu cầu về độ chính xác và độ tin cậy của đồng hồ đo điện chống giả mạo đối với việc cảm biến dòng điện.
Hỏi: Làm thế nào để đăng ký mẫu? Thời gian giao hàng là bao lâu?
Đáp: Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mẫu mục tiêu của bạn (bao gồm yêu cầu về kích thước). Mẫu miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian giao hàng cho đơn hàng số lượng lớn thường là 2-8 tuần.
