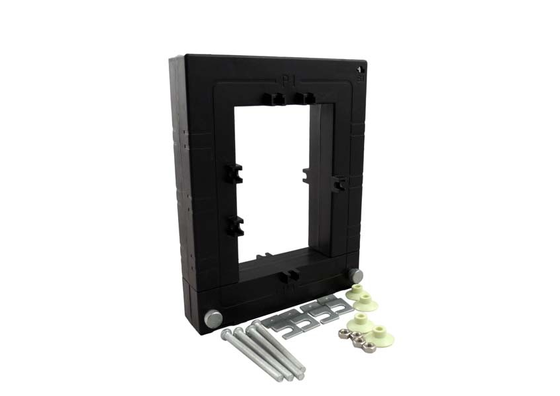

Dòng SCTK662 biến dòng lõi chia cung cấp đầu ra 0V-10V và 0mA-500mA ở phía thứ cấp từ dòng sơ cấp được cảm biến. Không cần sử dụng CT thứ cấp bên trong đồng hồ đo, người dùng có thể kết nối trực tiếp dòng SCTK662 với đồng hồ đo cho ứng dụng đo lường có độ chính xác cao. Nó cho phép sử dụng một đồng hồ đo cho nhiều định mức dòng điện khác nhau bằng cách chỉ thay đổi CT sơ cấp, giúp thiết kế đồng hồ đo nhỏ gọn và giảm chi phí phát triển. Ngoài ra, mạch bảo vệ quá áp được tích hợp để mang lại quá trình lắp đặt an toàn, nhanh chóng và hiệu quả về chi phí.
| Tần số | 50-400Hz |
| Đầu vào định mức | 5A-3000A |
| Dải đo | 5%In-130%In |
| Đầu ra định mức | 0-10V(AC) hoặc 0-5A |
| Tỷ lệ | ≤ ± 0.2% |
| Góc pha | ≤ ±10min |
| Độ bền điện môi | 2.5KV/1mA/1min |
| Điện trở cách điện | DC500V/100MΩmin |
| Vỏ | PC /UL94-V0 |
| Cuộn dây | PBT |
| Lõi | Thép silic |
| Cấu trúc bên trong | Epoxy |
| Cấu tạo | Dây buộc |
| Nhiệt độ hoạt động | －25℃～＋75℃ |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 22AWG (dây xoắn) 2.5m |
| P/N | Đầu vào định mức (A) | Đầu ra (mA/V) | Độ chính xác | Kích thước (mm) | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Φ | A | B | C | D | E | |||||
| SCTK662A-025 |
5-400A (5,100,250,400A) |
0-200mA 0-10V |
0.2,0.5,1.0 | 25 | 98 | 70 | 22 | 16 | 30 | |
| SCTK662B-045 |
50-1000A (50,250,400,1000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 45 | 128 | 98 | 26 | 16 | 32 | |
| SCTK662C-065 |
100-1500A (100,800,1000,1500A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 65 | 148 | 118 | 26 | 16 | 34 | |
| SCTK662D-080 |
500-2000A (500,1000,1500,2000A) |
0-500mA 0-10V |
0.2,0.5,1.0 | 80 | 164 | 132 | 28 | 16 | 36 | |
| SCTK662E-100 |
800-3000A (800,1000,2500,3000A) |
0-600mA 0-10V |
0.2,0.5,1.0 | 100 | 194 | 162 | 30 | 16 | 38 | |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Hỏi: Ý nghĩa của chứng nhận UL là gì?
Đáp: Chứng nhận UL đảm bảo biến dòng này tuân thủ các tiêu chuẩn an toàn của Hoa Kỳ, đáp ứng các yêu cầu an toàn của các thị trường lớn trên toàn cầu. Nó có thể được sử dụng trong các thiết bị điện và sản phẩm đồng hồ đo xuất khẩu sang Hoa Kỳ và Bắc Mỹ.
Hỏi: Sản phẩm này đơn giản hóa thiết kế đồng hồ đo như thế nào?
Đáp: Dòng SCTK662 có thể kết nối trực tiếp với đồng hồ đo điện để đo lường có độ chính xác cao, loại bỏ nhu cầu về CT thứ cấp bên trong đồng hồ đo. Bằng cách sử dụng các biến dòng có dải khác nhau, một đồng hồ đo có thể phù hợp với nhiều định mức dòng điện, đơn giản hóa thiết kế đồng hồ đo và giảm chi phí phát triển.
Hỏi: Chức năng của mạch bảo vệ quá áp tích hợp là gì?
Đáp: Mạch bảo vệ quá áp bảo vệ biến dòng và thiết bị đo hạ nguồn trong điều kiện quá áp bất thường. Nó đảm bảo an toàn lắp đặt, cải thiện độ tin cậy của hệ thống và giảm nguy cơ hư hỏng thiết bị.
