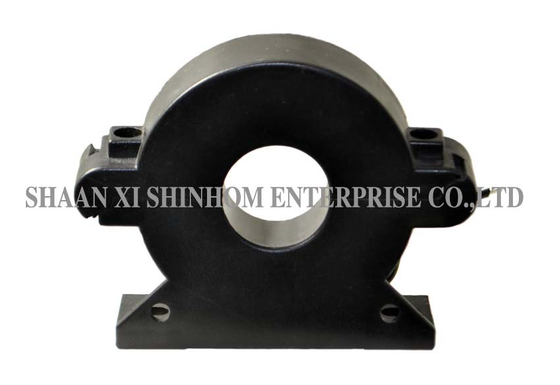

CácMáy biến áp dòng chia lõi SCTK673được thiết kế để đo và giám sát dòng điện trong các mạng lưới phân phối điện mới hoặc hiện có.Sản phẩm sử dụng cấu trúc chia lõi cho phép lắp đặt nhanh mà không cần ngắt hoặc loại bỏ cáp hoặc thanh busĐiều này làm giảm đáng kể chi phí lắp đặt và thời gian.Epoxy encapsulation đảm bảo hiệu suất cách nhiệt tuyệt vờiThiết kế buộc hai vít và cửa sổ rộng chứa các cáp đường kính lớn hoặc thanh bus.2, lớp 0.5, và lớp 1.0, đáp ứng các yêu cầu khác nhau từ đo chính xác đến bảo vệ chung. Nó được sử dụng rộng rãi trong giám sát điện năng, đo điện và điện năng động cơ, chiếu sáng, máy nén không khí, HVAC,Hệ thống điều khiển tự động hóa, và các thiết bị bảo vệ relé.
Đặc điểm
Ứng dụng
Giám sát năng lượng và quản lý năng lượng
Đo dòng điện và công suất động cơ
Kiểm tra công suất hệ thống chiếu sáng
Kiểm tra dòng điện của máy nén không khí
Hệ thống HVAC
Hệ thống điều khiển tự động hóa
Thiết bị bảo vệ rơle
Giám sát và bảo vệ dòng điện đường dây phân phối điện
Parameter điện
| Tần số | 50-400Hz |
| Nhập số | 5A-1000A |
| Phạm vi đo | 5% trong -30% trong |
| Sản lượng định giá | 0-10V ((AC) hoặc 0-5A |
| Tỷ lệ | ≤ ± 0,2% |
| góc pha | ≤ ± 10 phút |
| Sức mạnh dielectric | 2.5KV/1mA/1min |
| Kháng cách nhiệt | DC500V/100MΩmin |
Parameter cơ khí
| Vụ án | PC /UL94-V0 |
| Bọi | PBT |
| Trọng tâm | Thép silic |
| Cấu trúc nội bộ | Epoxy |
| Xây dựng | Đâu |
| Độ ẩm hoạt động | ≤85% |
| Nhiệt độ hoạt động | -25°C+75°C |
| Kết nối đầu ra | UL101522AWGWire ((twinsted wire) 2,5m |
Lựa chọn loại
| Đ/N | Nhãn số đầu vào (A) | Khả năng đầu ra (mA/V) | Độ chính xác | Kích thước ((mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Ø | A | B | C | D | E | F | G | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5,100,250,400A) | 0-200mA 0-10V | 0.2 0.5 1.0 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50,250,400,1000A) | 0-500mA 0-10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
Q: Liệu bộ biến áp dòng chia lõi có yêu cầu tắt điện hoặc tháo cáp trong quá trình lắp đặt không?
A: Không.Dòng SCTK673sử dụng cấu trúc snap-on lõi chia với lõi mở và đóng. Nó có thể được cài đặt mà không cần ngắt hoặc loại bỏ bất kỳ cáp hoặc thanh bus nào.Nó đặc biệt phù hợp với các dự án nâng cấp và các ứng dụng mà không thể tắt điện, giảm đáng kể chi phí và thời gian lắp đặt.
Q: Những lớp độ chính xác có sẵn cho sản phẩm này?
A: Có ba lớp độ chính xác có sẵn: lớp 0.2, lớp 0.5, và lớp 1.0. lớp 0.2 phù hợp với đo năng lượng chính xác. lớp 0.5 phù hợp với đo lường công nghiệp chung. lớp 1.0 phù hợp cho các ứng dụng bảo vệ và các thiết bị chỉ báo thông thườngVui lòng chọn dựa trên các yêu cầu chính xác của ứng dụng của bạn.
Hỏi: Chức năng của điện trở chính xác tích hợp là gì?
A: Lôi phụ có một kháng cự song song chính xác tích hợp. Nó chuyển đổi tín hiệu hiện tại trực tiếp thành một đầu ra điện áp thấp an toàn (0-10V hoặc 0-5A),loại bỏ sự cần thiết của các kháng cự lấy mẫu bên ngoàiĐiều này đơn giản hóa việc lắp đặt, cải thiện an toàn và tiết kiệm chi phí thành phần và không gian lắp đặt.
Q: Những lợi thế của epoxy là gì?
A: Chất nhựa epoxy cung cấp cách điện tuyệt vời, chống ẩm, chống bụi và bảo vệ ăn mòn.Cấu trúc hoàn toàn khép kín đảm bảo hoạt động ổn định lâu dài của bộ biến áp trong các môi trường khắc nghiệt khác nhau.
