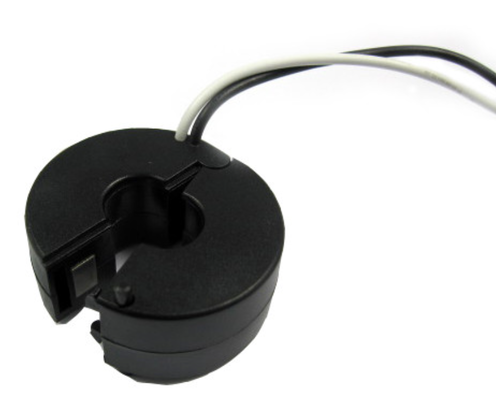

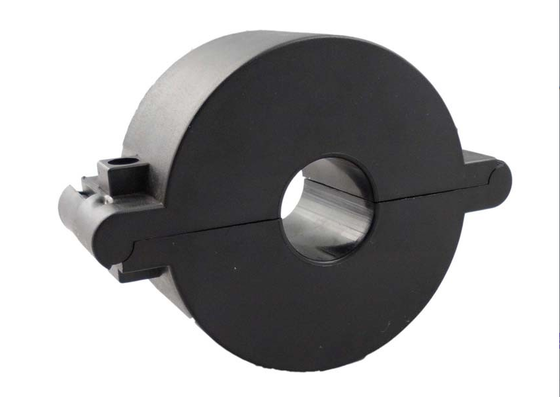

CácMáy biến áp dòng chia lõi SCTK751được thiết kế để lắp đặt nhanh chóng và dễ dàng trong các ứng dụng đo lường hiện tại.5A đến 5000A, đầu ra là0.333Vhoặc0-500mA, với độ chính xác± 1,0%. Sản phẩm sử dụng mộtcấu trúc lõi phân chiaNó có thể được lắp đặt mà không cần ngắt kết nối với cáp đang được thử nghiệm, làm cho việc lắp đặt an toàn và thuận tiện hơn.Nó được sử dụng rộng rãi để đo lường hiện tại, giám sát và bảo vệ trong đường dây điện và thiết bị, cũng như đo dòng điện và công suất cho động cơ, ánh sáng, máy nén không khí, HVAC và hệ thống điều khiển tự động hóa,cũng như các thiết bị giám sát năng lượng và bảo vệ rơle.
| Tần số | 50-60Hz |
| Nhập số | 5A-5000A |
| Phạm vi đo | 10% trong -30% trong |
| Sản lượng định giá | 0.333V ((AC) hoặc 0-500mA |
| Tỷ lệ | ± 1,0% |
| góc pha | ≤ ± 90 phút |
| Sức mạnh dielectric | 2.5KV/1mA/1min |
| Kháng cách nhiệt | DC500V/100MΩmin |
| Vụ án | PC /UL94-V0 |
| Bọi | PBT |
| Trọng tâm | Gỗ liên hợp kim |
| Cấu trúc nội bộ | Epoxy |
| Xây dựng | Đâu |
| Nhiệt độ hoạt động | -25°C+75°C |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | UL1015 22AWG Wire ((twinsted wire) 2,0m |
| Đ/N | Nhãn số đầu vào (A) | Khả năng đầu ra (mA/V) | Độ chính xác | Kích thước ((mm/inch) | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||

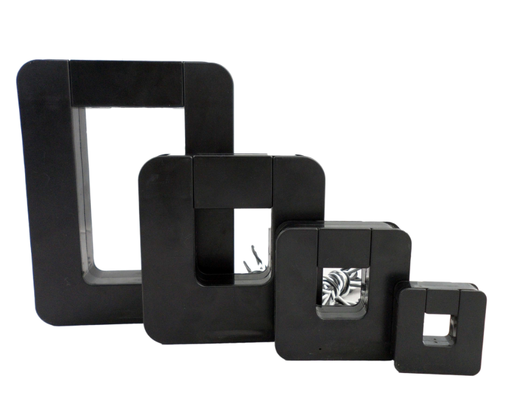

| SCTK751A | 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 50.8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751B | 10-400A (10,50,75,150,200,250,300,400) | 0-26,6mA 0,333V | 1.0 | 59.6 (2.35) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | 19.1 (0.75) |
| SCTK751C | 50-630A (50,100,125,200,250,400,600,630) | 0-66,6mA 0,333V | 1.0 | 82.5 (3.25) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | 31.8 (1.25) |
| SCTK751D | 100-2000A (100,250,400,630,800A,1000, 2000) | 0-200mA 0,333V | 1.0 | 121.0 (4.76) | 127.0 (5.00) | 30.4 (1.19) | 50.8 (2.00) | 50.8 (2.00) |
| SCTK751E | 200-3000A (200250,400,630,1500,2500, 3000) | 0-300mA 0,333V | 1.0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) |
| SCTK751F | 400-5000A (400,800,1000,1500,2000,30005000) | 0-500mA 0,333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Q: Các ứng dụng nào có thể đáp ứng độ chính xác ± 1,0%?
A: Các± 1,0%độ chính xác phù hợp với hầu hết các ứng dụng như giám sát điện năng công nghiệp thông thường, bảo vệ thiết bị, quản lý năng lượng và kiểm soát tự động hóa,cung cấp hiệu quả chi phí cao trong khi đảm bảo độ chính xác đo lường.
Hỏi: Phạm vi tần số 50-60Hz phù hợp với các ứng dụng nào?
A: Các50-60HzPhạm vi tần số bao gồm các tiêu chuẩn lưới điện toàn cầu chính (50Hz ở châu Âu, 60Hz ở Hoa Kỳ), phù hợp với phép đo và giám sát dòng điện trong các hệ thống điện biến đổi khác nhau.
Q: Làm thế nào để yêu cầu mẫu?
A: Bạn có thể gửi mẫu đơn thông qua trang web hoặc email của chúng tôi. Xin cung cấp thông tin công ty và mô hình mục tiêu của bạn.miễn phívà sẽ được vận chuyển trong3-5 ngày làm việcThời gian giao hàng hàng loạt thường là2- 8 tuần.
