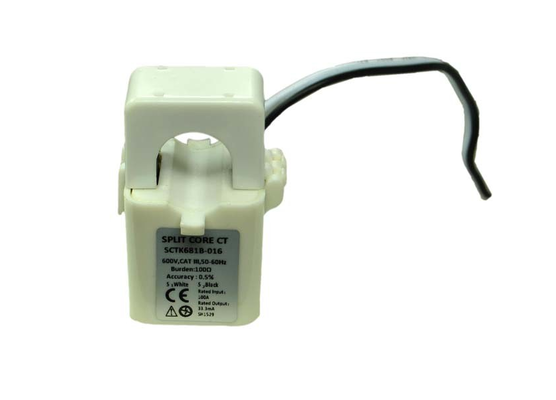

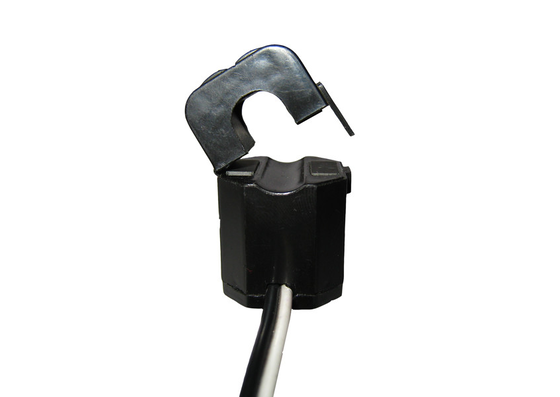

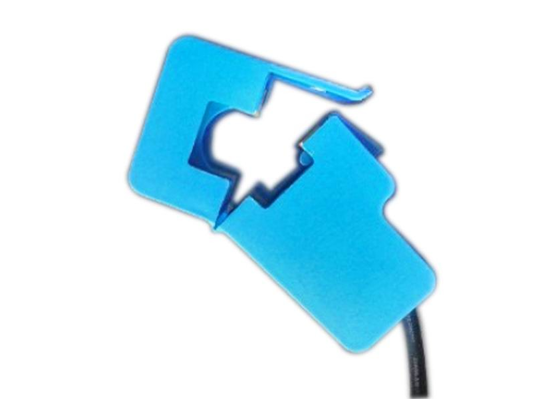

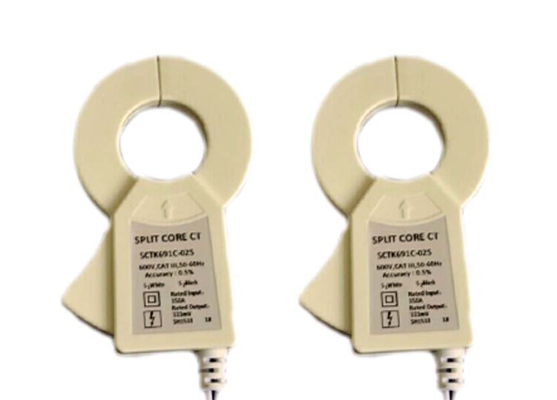

Dòng SCTK681B biến dòng lõi chia được thiết kế để lắp đặt nhanh chóng và dễ dàng. Thiết kế lõi chia cho phép đo dòng điện không tiếp xúc thông qua cảm ứng từ trường mà không yêu cầu dây dẫn sơ cấp phải ngắt điện và tháo rời để lắp đặt CT. Phương pháp này cho phép đo dòng điện an toàn hơn, dễ dàng hơn và di động. Một điện trở gánh chính xác bên trong song song với cuộn dây thứ cấp của CT cung cấp đầu ra điện áp thấp an toàn và cho phép mở mạch thứ cấp một cách an toàn
Đặc điểm:
Ứng dụng:
Thông số cơ khí
| Vỏ | PA /UL94-V0 |
| Cuộn dây | PBT |
| Lõi | Permalloy |
| Cấu trúc bên trong | Epoxy |
| Kết cấu | Dây buộc |
| Nhiệt độ hoạt động | －25℃～＋75℃ |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 20AWG (dây xoắn) 2.5m |
Thông số điện
| Tần số | 50Hz-2KHz |
| Đầu vào định mức | 5A-630A |
| Dải đo | 10%In-130%In |
| Đầu ra định mức | 0.333V(AC) hoặc 0-500mA |
| Tỷ lệ | ≤± 1.0% |
| Góc pha | ≤ ±60min |
| Độ bền điện môi | 2.5KV/1mA/1min |
| Điện trở cách điện | DC500V/100MΩmin |
Lựa chọn loại
| P/N | Đầu vào định mức (A) |
Đầu ra (mA/V) | Độ chính xác | Kích thước (mm) | |||
|---|---|---|---|---|---|---|---|
| Ø0 | A | B | C | ||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0.333V |
0.5,1.0,3.0 | 10 | 41.5 | 30 | 26.5 |
| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0.333V |
0.5,1.0,3.0 | 16 | 53 | 36 | 30.5 |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0.333V |
0.5,1.0,3.0 | 24 | 70 | 51.5 | 39.0 |
| SCTK681B-035 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.5,1.0,3.0 | 35 | 84 | 65 | 41.0 |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
Hỏi: Làm thế nào để chọn giữa đầu ra 0.333V và 0-500mA?
Đáp: Đầu ra 0.333V là tín hiệu điện áp thấp, phù hợp với đồng hồ đo năng lượng điện tử, PLC và các thiết bị đo đầu vào điện áp. Đầu ra 0-500mA là tín hiệu dòng điện, phù hợp với các hệ thống điều khiển và thiết bị đo truyền thống yêu cầu tín hiệu dòng điện. Vui lòng chọn dựa trên giao diện đầu vào của thiết bị đo của bạn.
Hỏi: Chức năng của điện trở chính xác tích hợp là gì?
Đáp: Cuộn dây thứ cấp có một điện trở song song chính xác tích hợp. Nó chuyển đổi tín hiệu dòng điện trực tiếp thành đầu ra điện áp thấp an toàn (0.333V) hoặc tín hiệu dòng điện tiêu chuẩn (0-500mA), loại bỏ nhu cầu về điện trở lấy mẫu bên ngoài. Nó cũng cho phép hoạt động hở mạch an toàn ở phía thứ cấp, cải thiện an toàn vận hành.
Hỏi: Còn về độ chính xác và tổn hao lõi của sản phẩm này thì sao?
Đáp: Sản phẩm này sử dụng thiết kế lõi chia có độ chính xác cao với tổn hao lõi thấp, đảm bảo đo dòng điện có độ chính xác cao trên toàn bộ dải đo, đáp ứng các yêu cầu ứng dụng giám sát công nghiệp và điện lực khác nhau.
Hỏi: Làm thế nào để đăng ký nhận mẫu? Thời gian chờ là bao lâu?
Đáp: Bạn có thể gửi đơn đăng ký mẫu qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mã sản phẩm mục tiêu của bạn. Mẫu miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian chờ cho đơn hàng số lượng lớn thường là 2-8 tuần.
