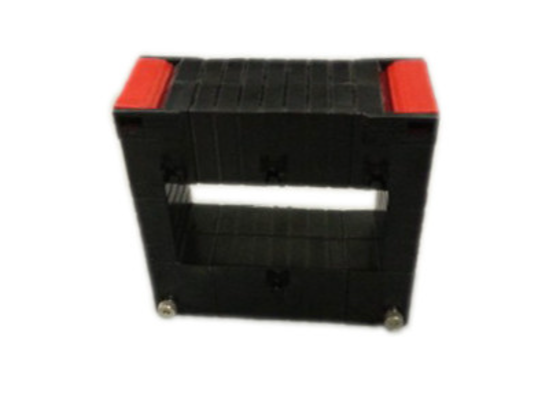

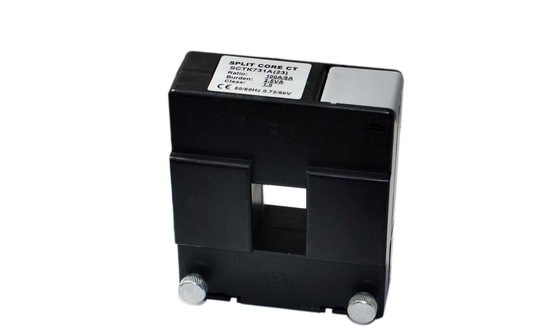

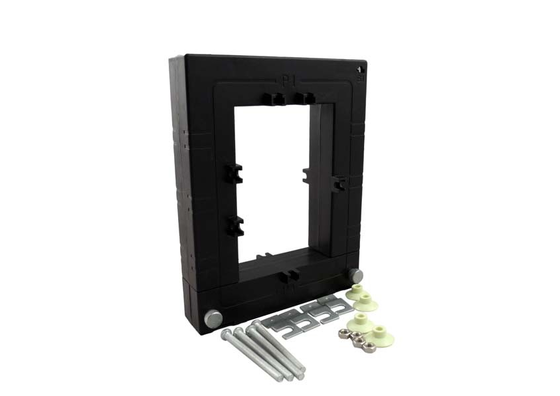

cácDòng SCTK731máy biến dòng lõi kép được thiết kế để đo và giám sát dòng điện trong mạng phân phối điện mới hoặc hiện có. Sản phẩm sử dụng cấu trúc tự khóa lõi kép cho phép lắp đặt nhanh chóng mà không cần ngắt kết nối hoặc tháo cáp hoặc thanh cái. Thiết kế cửa sổ rộng chứa được cáp hoặc thanh cái có đường kính lớn. Cuộn dây thứ cấp có điện trở song song chính xác tích hợp, cung cấp đầu ra điện áp thấp an toàn mà không cần điện trở lấy mẫu bên ngoài. Có nhiều kích cỡ để thích ứng với nhiều điều kiện lắp đặt hiện có. Nó được sử dụng rộng rãi để đo dòng điện, giám sát và bảo vệ trong đường dây điện và thiết bị cũng như đo dòng điện và công suất cho động cơ, hệ thống chiếu sáng, máy nén khí, HVAC và hệ thống điều khiển tự động hóa cũng như các thiết bị giám sát năng lượng và bảo vệ rơ-le.
| Tính thường xuyên | 50-400Hz |
| Đầu vào định mức | 5A-5000A |
| Phạm vi đo | 5% trong-130% trong |
| Đầu ra định mức | 0-5A |
| Tỷ lệ | ≤ ± 0,5% |
| Góc pha | ≤ ±30 phút |
| Độ bền điện môi | 2,5KV/1mA/1 phút |
| Điện trở cách điện | DC500V/100MΩphút |
| Trường hợp | PC /UL94-V0 |
| suốt chỉ | máy tính |
| Cốt lõi | Thép silic |
| Cấu trúc bên trong | Epoxy |
| Sự thi công | Vít |
| Nhiệt độ hoạt động | －25oC～＋75oC |
| Độ ẩm hoạt động | 85% |
| Kết nối đầu ra | Phần cuối |
| P/N | Đầu vào định mức (A) | Đầu ra (A) | Sự chính xác | Kích thước (mm) | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MỘT | B | C | D | E | F | G | H | TÔI | |||||
| SCTK731A(23) | 100-400A | 1A/5A | 0,5,1,0,3,0 | 20 | 30 | 50 | 88 | 104 | 34 | 41 | 40 | 31 | |
| SCTK731B(58) | 250-1000A | 1A/5A | 0,5,1,0,3,0 | 50 | 80 | 78 | 114 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731C(88) | 250-1000A | 1A/5A | 0,5,1,0,3,0 | 80 | 80 | 108 | 144 | 145 | 32 | 32 | 33 | 33 | |
| SCTK731D(812) | 500-1500A | 1A/5A | 0,5,1,0,3,0 | 80 | 120 | 108 | 144 | 185 | 32 | 32 | 33 | 33 | |
| SCTK731E(814) | 600-5000A | 1A/5A | 0,5,1,0,3,0 | 80 | 140 | 122 | 176 | 228 | 47 | 47 | 53 | 38 | |
| SCTK731F(816) | 800-5000A | 1A/5A | 0,5,1,0,3,0 | 80 | 160 | 120 | 176 | 246 | 48 | 48 | 53 | 38 | |
| SCTK731G(36) | 100-3000A | 1A/5A | 0,5,1,0,3,0 | 30 | 60 | 88 | 132 | 131 | 49 | 36 | 55 | 43 | |
| SCTK731H(513) | 100-4000A | 1A/5A | 0,5,1,0,3,0 | 55 | 130 | 80 | 125 | 195 | 35 | 30 | 53 | 35 | |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Q: Ưu điểm của cấu trúc tự khóa là gì?
Trả lời: Cấu trúc tự khóa đảm bảo máy biến áp vẫn được khóa chắc chắn vào cáp hoặc thanh cái sau khi lắp đặt. Nó sẽ không bị lỏng hoặc dịch chuyển do rung động hoặc ngoại lực, đảm bảo lắp đặt an toàn và đáng tin cậy. Hoạt động rất đơn giản và không cần công cụ đặc biệt để cài đặt hoặc gỡ bỏ.
Q: Chức năng của điện trở chính xác tích hợp là gì?
Trả lời: Cuộn dây thứ cấp có một điện trở song song chính xác tích hợp. Nó chuyển đổi tín hiệu hiện tại trực tiếp thành đầu ra điện áp thấp an toàn, loại bỏ sự cần thiết của điện trở lấy mẫu bên ngoài. Điều này giúp đơn giản hóa việc cài đặt, cải thiện độ an toàn và tiết kiệm chi phí linh kiện cũng như không gian lắp đặt.
Hỏi: Phạm vi đo 5-5000A có thể đáp ứng những ứng dụng nào?
Trả lời: Phạm vi đo rộng 5-5000A bao gồm nhiều ứng dụng khác nhau từ thiết bị dòng điện nhỏ đến trung bình đến hệ thống phân phối điện công nghiệp lớn, bao gồm giám sát dòng điện cho động cơ, hệ thống chiếu sáng, máy nén khí, HVAC và đường dây phân phối chính.
