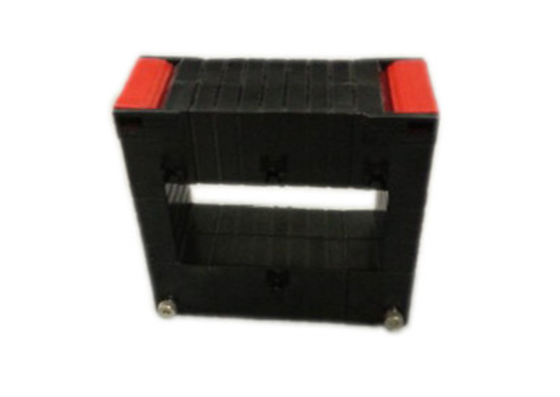

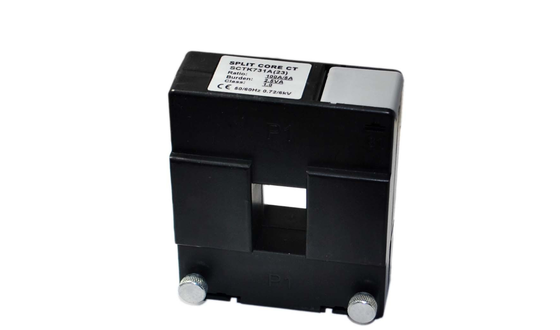

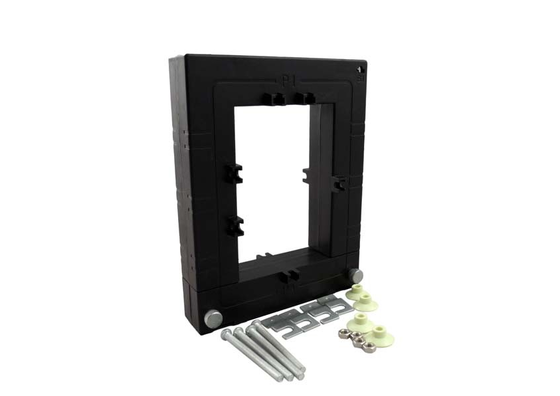

CácMáy biến áp dòng chia lõi SCTK731Yđược thiết kế để đo và giám sát dòng điện trong các mạng lưới phân phối điện mới hoặc hiện có.cấu trúc lõi phân chia phù hợpcho phép lắp đặt nhanh chóng mà không cần ngắt hoặc loại bỏ cáp hoặc thanh bus.Thiết kế cửa sổ rộngchứa các dây cáp đường kính lớn hoặc thanh bus.Các cuộn dây phụ có một tích hợp trongkháng cự song song chính xác, cung cấp đầu ra điện áp thấp an toàn mà không cần kháng cự lấy mẫu bên ngoài.Kích thước nhỏ gọn và dễ cài đặt, với nhiều kích thước có sẵn để thích nghi với các điều kiện cài đặt hiện có khác nhau.Nó được sử dụng rộng rãi để đo lường, giám sát và bảo vệ dòng điện trong dây chuyền và thiết bị điện, cũng như đo lường dòng điện và điện cho động cơ, ánh sáng, máy nén không khí, HVAC,và hệ thống điều khiển tự động hóa, cũng như các thiết bị giám sát năng lượng và bảo vệ relé.
Đặc điểm:
Ứng dụng:
Parameter điện
| Nhập số | 0.5A-6000A |
| Phạm vi đo | 10% trong -30% trong |
| Sản lượng định giá | 0.333V ((AC) hoặc 0-5A |
| Tỷ lệ | ≤ ± 0,1% |
| góc pha | ≤ ± 5 phút |
| Kháng cách nhiệt | DC500V/100MΩmin |
Parameter cơ khí
| Vụ án | PC/UL94-V0 |
| Bọi | PC |
| Trọng tâm | Silicon |
| Cấu trúc nội bộ | Epoxy |
| Xây dựng | Đâu |
| Nhiệt độ hoạt động | -25°C+75°C |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Điểm cuối hoặc UL1015 22AWG Wire 1.5m |
Lựa chọn loại
|
Đ/N |
Nhập số (A) |
Sản lượng (A) |
Độ chính xác | Kích thước ((mm) | |||||||||
| A | B | C | D | E | F | G | H | Tôi... | |||||
|
SCTK731Y(33) |
100-400A |
1A/5A |
0.2,0.5,1.0 |
32 |
32 |
43 |
96 |
96 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(34) |
100-600A |
1A/5A |
0.2,0.5,1.0 |
32 |
42 |
43 |
96 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(35) |
100-1000A |
1A/5A |
0.2,0.5,1.0 |
32 |
52 |
43 |
96 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(36) |
100-1200A |
1A/5A |
0.2,0.5,1.0 |
32 |
62 |
43 |
96 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(38) |
200-1500A |
1A/5A |
0.2,0.5,1.0 |
32 |
82 |
43 |
96 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(310) |
250-2000A |
1A/5A |
0.2,0.5,1.0 |
32 |
102 |
43 |
96 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(312) |
500-2500A |
1A/5A |
0.2,0.5,1.0 |
32 |
122 |
43 |
96 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(313) |
500-3000A |
1A/5A |
0.2,0.5,1.0 |
32 |
132 |
43 |
96 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(44) |
100-600A |
1A/5A |
0.2,0.5,1.0 |
42 |
42 |
53 |
106 |
106 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(45) |
100-1000A |
1A/5A |
0.2,0.5,1.0 |
42 |
52 |
53 |
106 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(46) |
100-1200A |
1A/5A |
0.2,0.5,1.0 |
42 |
62 |
53 |
106 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(48) |
200-1500A |
1A/5A |
0.2,0.5,1.0 |
42 |
82 |
53 |
106 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(410) |
250-2000A |
1A/5A |
0.2,0.5,1.0 |
42 |
102 |
53 |
106 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(412) |
500-2500A |
1A/5A |
0.2,0.5,1.0 |
42 |
122 |
53 |
106 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(413) |
500-3000A |
1A/5A |
0.2,0.5,1.0 |
42 |
132 |
53 |
106 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((55) |
100-1000A |
1A/5A |
0.2,0.5,1.0 |
52 |
52 |
63 |
116 |
116 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((56) |
100-1200A |
1A/5A |
0.2,0.5,1.0 |
52 |
62 |
63 |
116 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((58) |
200-1500A |
1A/5A |
0.2,0.5,1.0 |
52 |
82 |
63 |
116 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((510) |
250-2000A |
1A/5A |
0.2,0.5,1.0 |
52 |
102 |
63 |
116 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((512) |
500-2500A |
1A/5A |
0.2,0.5,1.0 |
52 |
122 |
63 |
116 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((513) |
500-3000A |
1A/5A |
0.2,0.5,1.0 |
52 |
132 |
63 |
116 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((516) |
1000-5000A |
1A/5A |
0.2,0.5,1.0 |
52 |
162 |
63 |
116 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(66) |
100-1200A |
1A/5A |
0.2,0.5,1.0 |
62 |
62 |
73 |
126 |
126 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(68) |
200-1500A |
1A/5A |
0.2,0.5,1.0 |
62 |
82 |
73 |
126 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(610) |
250-2000A |
1A/5A |
0.2,0.5,1.0 |
62 |
102 |
73 |
126 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(612) |
500-2500A |
1A/5A |
0.2,0.5,1.0 |
62 |
122 |
73 |
126 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(613) |
500-3000A |
1A/5A |
0.2,0.5,1.0 |
62 |
132 |
73 |
126 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(616) |
1000-5000A |
1A/5A |
0.2,0.5,1.0 |
62 |
162 |
73 |
126 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(88) |
200-1500A |
1A/5A |
0.2,0.5,1.0 |
82 |
82 |
93 |
146 |
146 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(810) |
250-2000A |
1A/5A |
0.2,0.5,1.0 |
82 |
102 |
93 |
146 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(812) |
500-2500A |
1A/5A |
0.2,0.5,1.0 |
82 |
122 |
93 |
146 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(813) |
500-3000A |
1A/5A |
0.2,0.5,1.0 |
82 |
132 |
93 |
146 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(814) |
800-4000A |
1A/5A |
0.2,0.5,1.0 |
82 |
142 |
93 |
146 |
206 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(816) |
1000-5000A |
1A/5A |
0.2,0.5,1.0 |
82 |
162 |
93 |
146 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1010) |
250-4000A |
1A/5A |
0.2,0.5,1.0 |
102 |
102 |
113 |
166 |
166 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1111) |
250-4000A |
1A/5A |
0.2,0.5,1.0 |
112 |
112 |
123 |
176 |
176 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1212) |
500-4000A |
1A/5A |
0.2,0.5,1.0 |
122 |
122 |
133 |
186 |
186 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1313) |
500-5000A |
1A/5A |
0.2,0.5,1.0 |
132 |
132 |
143 |
196 |
196 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1515) |
600-5000A |
1A/5A |
0.2,0.5,1.0 |
152 |
152 |
163 |
216 |
216 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1616) |
800-5000A |
1A/5A |
0.2,0.5,1.0 |
162 |
162 |
173 |
226 |
226 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y(1818) |
1000-5000A |
1A/5A |
0.2,0.5,1.0 |
182 |
182 |
193 |
246 |
246 |
32 |
32 |
50 |
32 |
|
|
SCTK731Y ((2020) |
1000-6000A |
1A/5A |
0.2,0.5,1.0 |
202 |
202 |
213 |
266 |
266 |
32 |
32 |
32 |
50 |
|
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
Hỏi: Làm thế nào để chọn giữa đầu ra 0,333V và 0-5A?
A: 0.333Vđầu ra là tín hiệu điện áp thấp, phù hợp với máy đo năng lượng điện tử, PLC và các thiết bị đo điện áp đầu vào.0-5Ađầu ra là một tín hiệu hiện tại truyền thống, phù hợp với đồng hồ cơ học, dây chuyền và các thiết bị bảo vệ.
Hỏi: Chức năng của điện trở chính xác tích hợp là gì?
A:Các dây chuyền thứ cấp có một điện trở song song chính xác tích hợp. Nó chuyển đổi tín hiệu hiện tại trực tiếp thành một đầu ra điện áp thấp an toàn, loại bỏ sự cần thiết của các điện trở lấy mẫu bên ngoài.Điều này đơn giản hóa việc lắp đặt, cải thiện an toàn và tiết kiệm chi phí thành phần và không gian lắp đặt.
Hỏi: Phạm vi đo 0,5-6000A có thể đáp ứng các ứng dụng nào?
A:Phạm vi đo 0,5-6000A cực rộng bao gồm các ứng dụng khác nhau từ giám sát chính xác dòng điện nhỏ đến các hệ thống phân phối điện công nghiệp lớn, phù hợp với đo năng lượng tốt,bảo vệ động cơ, giám sát đường phân phối chính, và nhiều kịch bản khác.
Q: Làm thế nào để yêu cầu mẫu?
A:Bạn có thể gửi mẫu đơn thông qua trang web hoặc email của chúng tôi. Vui lòng cung cấp thông tin công ty và mô hình mục tiêu của bạn.miễn phívà sẽ được vận chuyển trong3-5 ngày làm việcThời gian giao hàng hàng loạt thường là2- 8 tuần.
