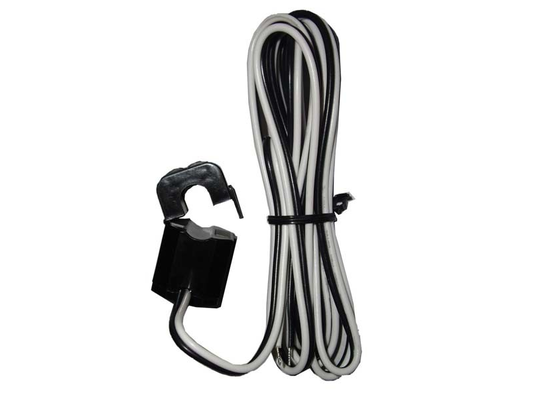

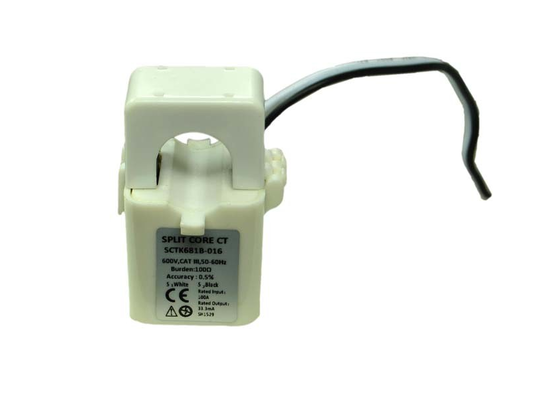

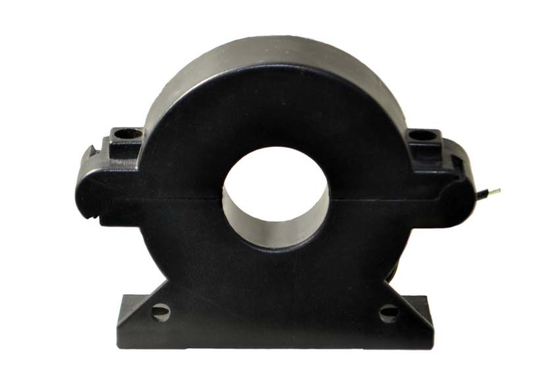

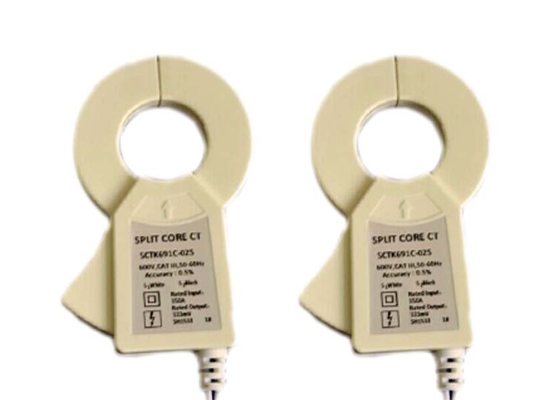

CácDòng SCTK691Cbộ biến áp dòng phân chia lõi được thiết kế cho các hệ thống phân phối điện, giám sát điện và ứng dụng bảo vệ rơle.Sản phẩm sử dụng một cấu trúc lõi phân chia phù hợp để cài đặt nhanh mà không cần ngắt kết nối hoặc tháo các cáp hiện có, giảm đáng kể chi phí lắp đặt và thời gian.Cấu trúc hoàn toàn đóng kín cung cấp sức mạnh cơ học tốt và khả năng thích nghi với môi trườngCác lớp độ chính xác dao động từ lớp 0.2 đến lớp 1.0, đáp ứng các yêu cầu khác nhau từ đo chính xác đến bảo vệ chung. Nó được sử dụng rộng rãi trong các thiết bị bảo vệ rơle, giám sát dòng động cơ, hệ thống chiếu sáng, HVAC,và máy đo điện chống giả mạo.
| Tần số | 50-2.5KHz |
| Nhập số | 0.5A-630A |
| Phạm vi đo | 10% trong -30% trong |
| Sản lượng định giá | 0.333V ((AC) hoặc 0-5A |
| Tỷ lệ | ≤ ± 0,2% |
| góc pha | ≤ ± 10 phút |
| Sức mạnh dielectric | 5.0KV/1mA/1min |
| Kháng cách nhiệt | DC500V/100MΩmin |
| Vụ án | PC/UL94-V0 |
| Bọi | PBT |
| Cấu trúc nội bộ | Epoxy |
| Nhiệt độ hoạt động | -25°C+75°C |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Điểm cuối hoặc UL1015 22AWG Wire 1.5m |
| Đ/N | Nhãn số đầu vào (A) | Khả năng đầu ra (mA/V) | Độ chính xác | Kích thước ((mm) | ||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | ||||
| SCTK691C-010 | 0.5-100A | 0.333V/0-50mA | 0.2,0.5,1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 |
| SCTK691C-016 | 1-250A | 0.333V/0-100mA | 0.2,0.5,1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 |
| SCTK691C-025 | 5-400A | 0.333V/0-200mA | 0.2,0.5,1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 |
| SCTK691C-036 | 5-630A | 0.333V/0-200mA/1A | 0.2,0.5,1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 |
| SCTK691C-050 | 5-1000A | 0.333V/0-500mA/1A/5A | 0.2,0.5,1.0 | 135.0 | 27.0 | 22.0 | 35.0 | 100.0 |
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Q: Sự khác biệt giữa đầu ra 0,333VAC và đầu ra 0-5A là gì?
A: 0.333VAC đầu ra là một tín hiệu điện áp thấp, phù hợp với máy đo năng lượng điện tử, PLC và thiết bị đo.RelayXin vui lòng chọn dựa trên giao diện đầu vào thiết bị đo của bạn.
Hỏi: Những lớp độ chính xác nào có sẵn?
A: Có ba lớp độ chính xác có sẵn: lớp 0.2, lớp 0.5, và lớp 1.0. lớp 0.2 phù hợp với đo năng lượng chính xác. lớp 0.5 phù hợp với đo lường công nghiệp chung. lớp 1.0 phù hợp cho các ứng dụng bảo vệ và các thiết bị chỉ báo thông thườngVui lòng chọn dựa trên các yêu cầu chính xác của ứng dụng của bạn.
Q: Làm thế nào để yêu cầu mẫu?
A: Bạn có thể gửi đơn mẫu thông qua trang web hoặc email của chúng tôi. Xin cung cấp thông tin công ty và mô hình mục tiêu của bạn. Các mẫu miễn phí và sẽ được gửi trong vòng 3-5 ngày làm việc.Thời gian đặt hàng hàng loạt thường là 2-8 tuần.
