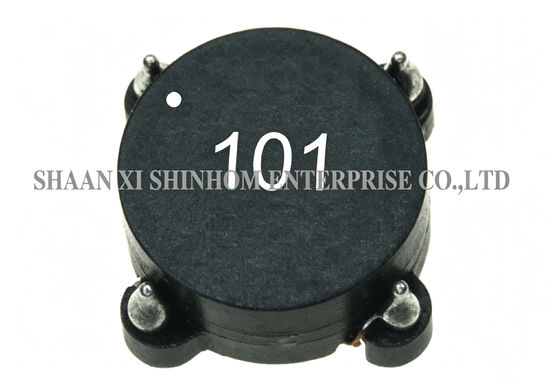

STC05,06P Cuộn dây hình xuyến gắn trên bề mặt dòng sản phẩm và cuộn cảm hình xuyến chế độ chung, cuộn cảm chế độ chung SMD có vỏ
cácDòng STC05/06PCuộn cảm chế độ chung hình xuyến SMD sử dụng thiết kế tần số cao và cấu trúc khép kín. Nó cung cấp hiệu suất khử tiếng ồn ở chế độ chung tuyệt vời trong các ứng dụng tần số cao.Vật liệu lõi có độ bão hòa cao đảm bảo độ tự cảm ổn định trong điều kiện phân cực dòng điện cao. DCR thấp giúp giảm tổn thất điện năng.Gói SMD hỗ trợ lắp ráp gắp và đặt tự động, tương thích với dây chuyền sản xuất SMT.Nó được sử dụng rộng rãi trong các thiết bị điện tử, chuyển đổi DC-DC (chế độ song song), khớp nối cách ly, lọc đầu vào (chế độ nối tiếp) và triệt tiêu EMI/RFI.
Thiết kế tần số cao - hiệu suất tuyệt vời
Vật liệu lõi có độ bão hòa cao
Bức xạ EMI thấp
DCR thấp
Kèm theo cấu trúc trường hợp
Gói SMD – hỗ trợ vị trí tự động
Nhiệt độ hoạt động – -40°C đến +125°C
Nhiệt độ bảo quản – -55°C đến +125°C
Lọc điện thiết bị điện tử
Chuyển đổi DC-DC (chế độ song song)
Khớp nối cách ly (máy biến áp)
Lọc đầu vào (chế độ nối tiếp)
Ức chế EMI/RFI
Nguồn cung cấp thiết bị truyền thông
Nguồn điện chuyển mạch tần số cao
Bộ nguồn ngoại vi máy tính
Đo điện cảm ở 100KHz 0,1VRms.
Điện trở cách điện: 100Vdc 1KMΩmin.
RDC:Máy đo milimet QuadTech 1880
Nhiệt độ hoạt động: -40oC đến + 125oC
Nhiệt độ bảo quản: -55oC đến +125oC
Gói khác nhau có sẵn theo yêu cầu đặc biệt
Áp dụng độ bão hòa tối đa 35% trên độ lệch DC
Hỏi: Sự khác biệt giữa dòng STC05 và STC06P là gì?
MỘT:cácSTC05VàSTC06Ploạt chủ yếu khác nhau về kích thước gói và các thông số điện tương ứng (độ tự cảm, dòng điện định mức, v.v.). cácSTC06Pthường cung cấp dòng điện định mức cao hơn và hiệu suất tần số cao tốt hơn. Để lựa chọn cụ thể, vui lòng tham khảo bảng dữ liệu hoặc liên hệ với nhóm hỗ trợ kỹ thuật của chúng tôi.
Hỏi: Ưu điểm của thiết kế tần số cao cho sản phẩm này là gì?
MỘT:Thiết kế tần số cao tối ưu hóa vật liệu lõi và cấu trúc cuộn dây. Nó cho phép sản phẩm duy trì trở kháng chế độ chung cao và hiệu suất lọc ổn định ở tần số chuyển mạch cao hơn (chẳng hạn như dải hàng trăm KHz đến MHz). Nó phù hợp cho các bộ chuyển đổi DC-DC tần số cao thế hệ tiếp theo và các bộ nguồn chuyển mạch.
Hỏi: Ưu điểm của vật liệu lõi có độ bão hòa cao là gì?
MỘT:Vật liệu lõi có độ bão hòa cao mang lại mật độ từ thông bão hòa cao hơn. Nó ít có khả năng bão hòa trong điều kiện phân cực dòng điện cao, đảm bảo cuộn cảm ở chế độ chung duy trì độ tự cảm ổn định và hiệu suất lọc trong phạm vi dòng định mức. Độ bão hòa thiên vị DC lên tới35%, cung cấp đủ mức ký quỹ hiện tại.
Q: Những lợi thế của cấu trúc kèm theo là gì?
MỘT:Cấu trúc kèm theo bao bọc hoàn toàn lõi và cuộn dây bên trong vỏ. Nó cung cấp sự bảo vệ vật lý và hiệu suất cách nhiệt tốt hơn, đồng thời giảm bức xạ EMI hơn nữa. Thiết kế kèm theo cũng ngăn các vật lạ tiếp xúc với cuộn dây, nâng cao độ tin cậy của sản phẩm trong môi trường khắc nghiệt.
