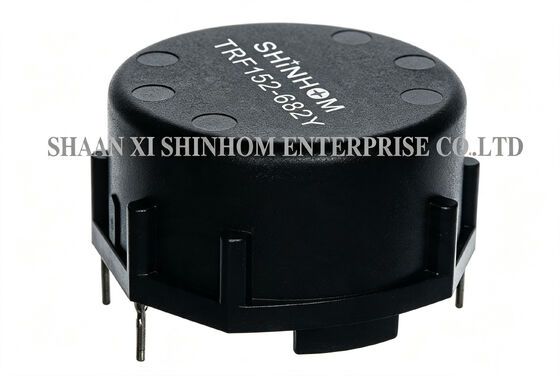

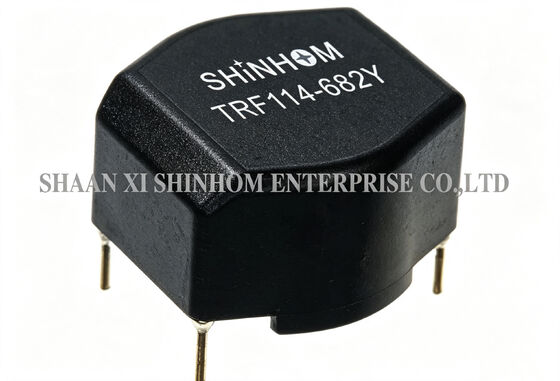

Wide Temp Toroidal Common Mode Inductor TRF Series cho TV LCD / PDP và thiết bị ngoại vi máy tính

Cuộn cảm chế độ chung hình xuyến dòng TRF có vỏ nhựa và thiết kế lõi hình xuyến. Dòng điện định mức từ 0.3A đến 8A. Dải điện cảm từ 0.7mH đến 100mH (cuộn kép). Tần số cộng hưởng chế độ chung từ 100KHz đến 3MHz. Vỏ nhựa cung cấp độ bền cơ học và bảo vệ môi trường tuyệt vời, phù hợp với nhiều điều kiện hoạt động khắc nghiệt. DCR thấp và nhiệt độ tăng thấp đảm bảo hoạt động hiệu quả. Có nhiều kiểu vỏ gắn trên PCB để phù hợp với các yêu cầu bố trí khác nhau. Dải nhiệt độ hoạt động: -40°C đến +105°C. Khả năng chịu nhiệt hàn: 260°C/10 giây. Sản phẩm được sử dụng rộng rãi trong triệt nhiễu đường dây AC/DC và DC/DC, hệ thống truyền thông, điện tử ô tô, TV LCD/PDP và thiết bị ngoại vi máy tính.

• Định mức từ 0.3A đến 8A
• Cuộn cảm kép từ 0.7mH đến 100mH
• Độ bền cơ học tuyệt vời
• Cộng hưởng chế độ chung từ 100KHz đến 3MHz
• Độ tin cậy cao và vỏ gắn PCB đa dạng
• Điện trở thấp và nhiệt độ tăng thấp

• Triệt nhiễu đường dây DC/DC, AC/DC
• Hệ thống truyền thông
• Hệ thống ô tô
• TV LCD/PDP
• Thiết bị ngoại vi máy tính

1. Dung sai điện cảm là +50% -30%
2. Điện áp hoạt động tối đa: 250V ở 40°C
3. IDC Tối đa: dòng điện AC/DC định mức A @40°C
4. Hi-Pot 1500Vac cuộn dây với cuộn dây 3S.
5. Kiểm tra điện cảm: 10KHz 0.1V HP4284A
6. RDC: Máy đo Milliohmmeter QuadTech 1880
7. Dòng xung tối đa 10ms: 20X IDC
8. Nhiệt độ hoạt động: -40°C đến +105°C
9. Nhiệt độ lưu trữ: -40°C đến +105°C
10. Khả năng chịu nhiệt hàn: 260°C trong 10 giây

Lưu ý: 102, 112, 114, 142, 122,152 ngang
202, 212, 214, 242, 222, 252 dọc

Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
