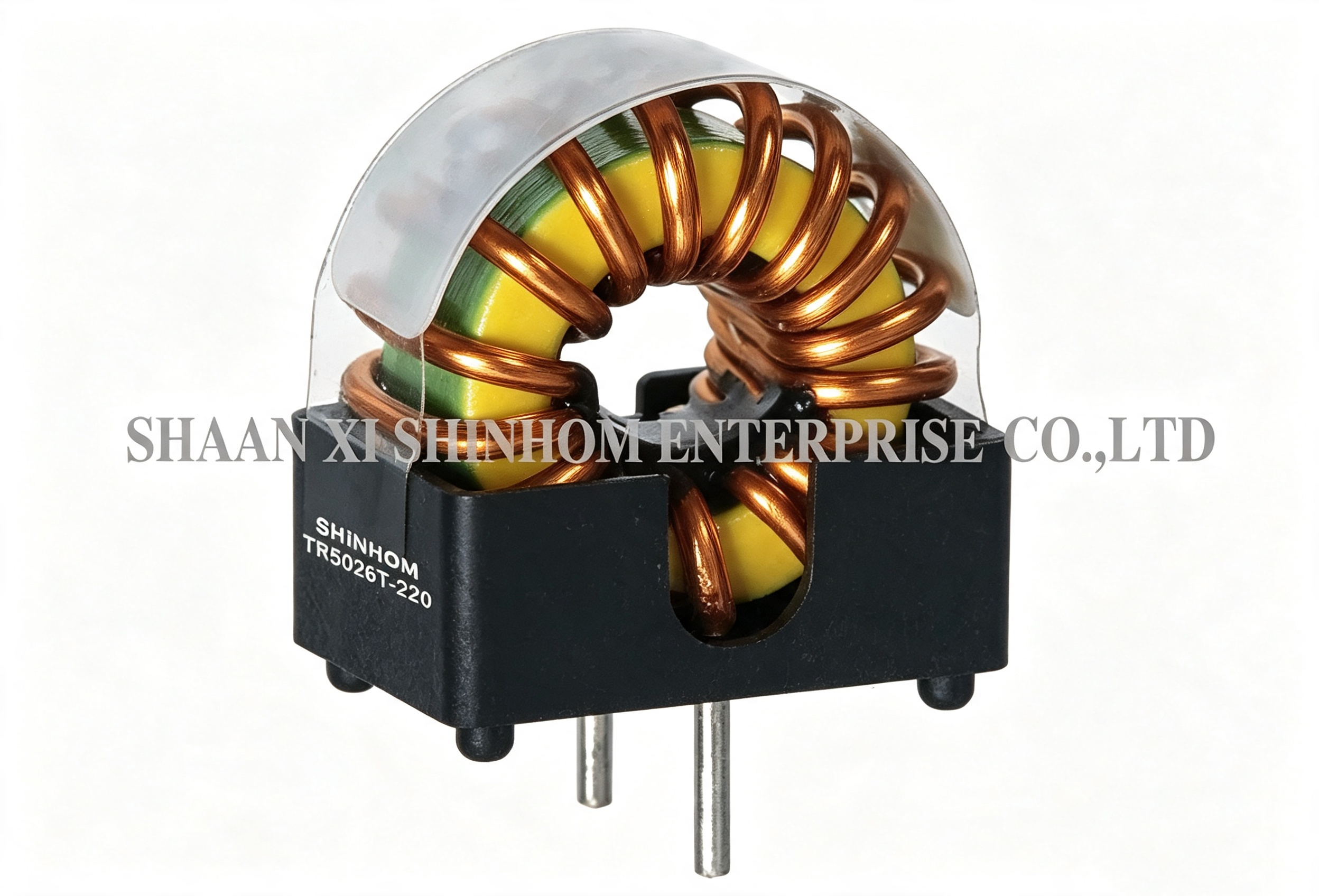

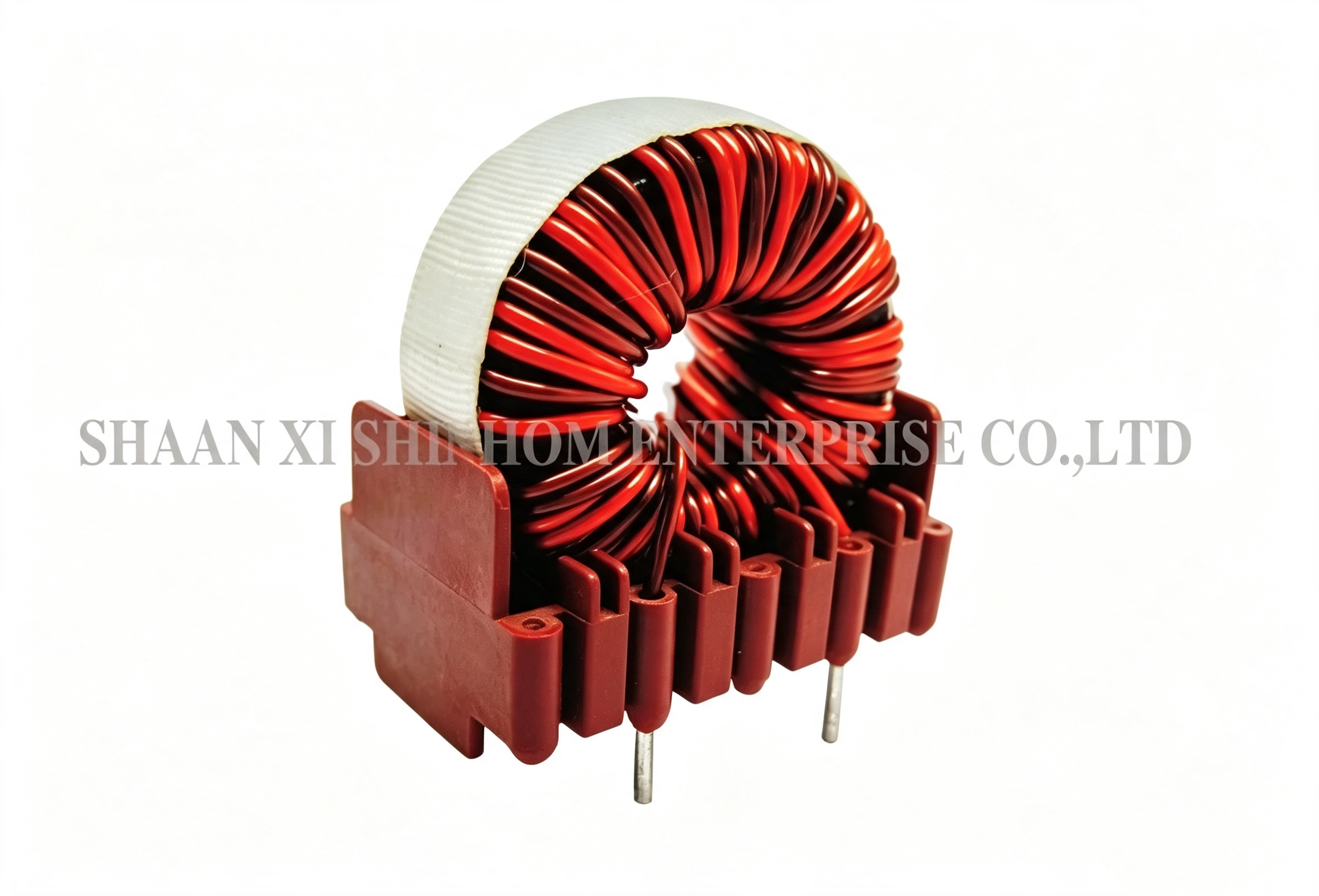

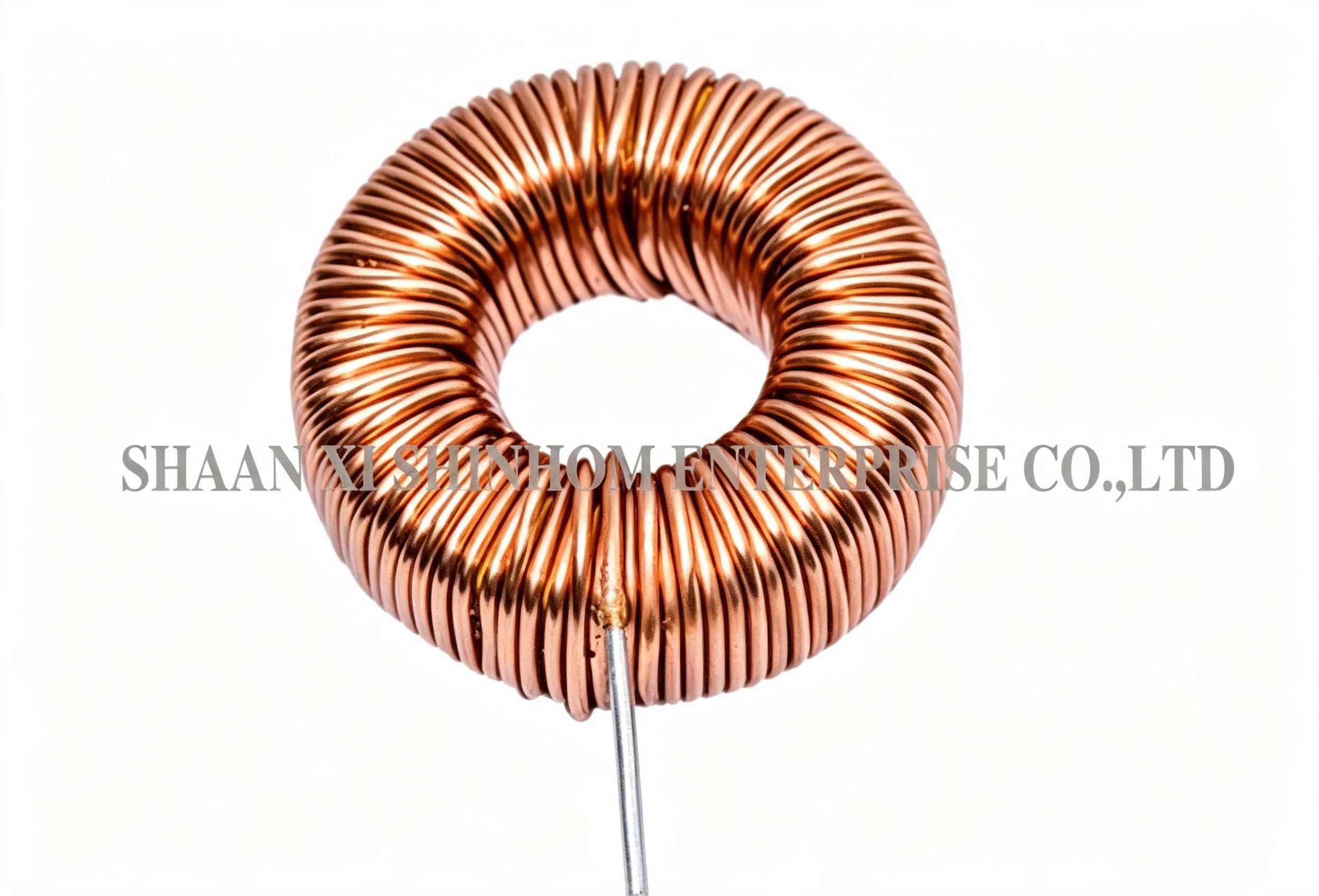

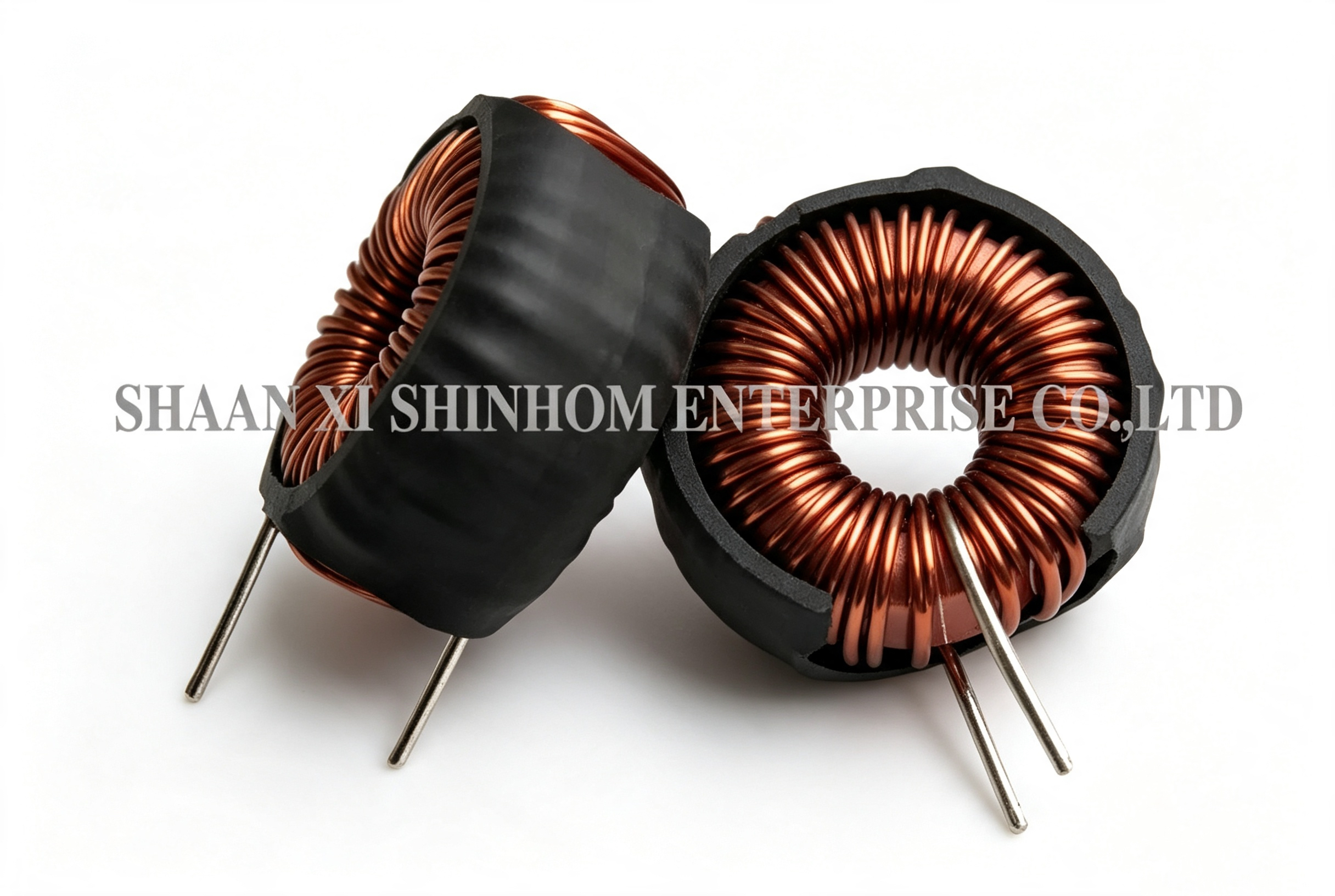

TR Series Toroidal choke coils, inductors cho các ứng dụng tần số cao, Choke Power Inductors
Dòng TRToroidal choke / công suất cảm ứng được thiết kế cho nguồn điện chuyển đổi tần số cao và thiết bị điện tử. Nó cung cấp tổn thất thấp ở tần số cao và hiệu suất ức chế EMI xuất sắc.Sản phẩm sử dụng cấu trúc lõi hình xoắn với dòng chảy rò rỉ cực kỳ thấpCó nhiều lựa chọn vật liệu lõi có sẵn, bao gồm MPP, High Flux, Sendust / Carbonil Iron và lõi Iron Powder,phù hợp với các yêu cầu về tần số và công suất khác nhau. Cả gói SMD và thông qua lỗ đều được hỗ trợ. Thiết kế hồ sơ thấp tiết kiệm không gian. Nó được sử dụng rộng rãi trong việc chuyển nguồn cung cấp điện, lọc dây điện, ức chế EMI / RFI,và các thiết bị điện tử tần số cao khác nhau.
Đặc điểm
Ứng dụng
Thông số kỹ thuật
Mô tả sản phẩm
| Dữ liệu lõi Toroid | Kích thước coilformer (mm) | |||
| TYPE | Đang quá liều | ID | H | Mass (G) |
| T3.0 | 3.05 | 1.27 | 1.27 | 0.04 |
| T3.9 | 3.94 | 2.24 | 1.3 | 0.05 |
| T3.9/2 | 3.94 | 2.24 | 2.0 | 0.07 |
| T4.0 | 4.0 | 2.4 | 1.6 | 0.06 |
| T5.8 | 5.84 | 3.05 | 1.52 | 0.1 |
| T5.8/3 | 5.84 | 3.05 | 3.0 | 0.3 |
| T6.3 | 6.3 | 3.8 | 2.5 | 0.2 |
| T9.5 | 9.53 | 4.75 | 3.17 | 0.8 |
| T10 | 10.0 | 6.0 | 4.0 | 0.9 |
| T12.5 | 12.5 | 7.5 | 5.0 | 1.8 |
| T13.3 | 13.3 | 8.3 | 5.0 | 1.8 |
| T14 | 14.0 | 9.0 | 5.0 | 2.0 |
| T15 | 15.0 | 10.4 | 5.3 | 2.4 |
| T16 | 16.0 | 9.6 | 6.3 | 3.7 |
| T17 | 17.0 | 10.7 | 6.8 | 4.4 |
| T20/7 | 20.0 | 10.0 | 7.0 | 7.6 |
| T22 | 22.1 | 13.7 | 6.35 | 6.8 |
| T23/8 | 22.6 | 14.7 | 7.6 | 8.1 |
| T23/9 | 22.6 | 14.7 | 9.2 | 9.8 |
| T25/10 | 25.3 | 14.8 | 10.0 | 16 |
| T25/12 | 25.3 | 14.8 | 12.0 | 19 |
| T25/15 | 25.3 | 14.8 | 15.0 | 24 |
| T25/20 | 25.3 | 14.8 | 20.0 | 33 |
| T29 | 29.5 | 19.0 | 14.9 | 27 |
| T30 | 30.5 | 20.0 | 12.5 | 25 |
| T34/10 | 34.0 | 20.5 | 10.0 | 27 |
| T34/12.5 | 34.0 | 20.5 | 12.5 | 33 |
| T36 | 36.0 | 23.0 | 15.0 | 43 |
| T40 | 40.0 | 24.0 | 16.0 | 61 |
| T42 | 41.8 | 26.2 | 12.5 | 48 |
| T50 | 50.0 | 30.0 | 20.0 | 118 |
| T58 | 58.3 | 40.8 | 17.6 | 115 |
| T100 | 102 | 65.8 | 15.0 | 330 |
Chúng tôi có thể cung cấp SMD điện cảm ứng và nhiều cảm ứng khác
Lưu ý:
Chúng tôi đã đạt được chứng chỉ RoHS, ISO9001. chất lượng tốt và giá thấp với uy tín cao thu hút nhiều khách hàng hơn.xin vui lòng cho chúng tôi biết loại sản phẩm bạn cần và thêm thông tin về nóChúng tôi có thể cung cấp các mẫu theo yêu cầu của bạn.
Câu hỏi thường gặp
Q: Những vật liệu cốt lõi có sẵn cho loạt TR? Làm thế nào để chọn?
A: Dòng TR cung cấp năm tùy chọn vật liệu cốt lõi: MPP (Molybdenum Permalloy Powder), High Flux, Sendust, Carbonyl Iron và Iron Powder.phù hợp với tần số caoHigh Flux có mật độ bão hòa cao, phù hợp với các ứng dụng công suất cao.Carbonil Iron có đặc tính tần số cao tuyệt vời. Bột sắt là chi phí thấp nhất. Việc lựa chọn nên dựa trên tần suất hoạt động, sức mạnh và yêu cầu chi phí.
Q: Làm thế nào để chọn giữa SMD và gói lỗ thông qua?
A:Gói SMDphù hợp với các dây chuyền sản xuất SMT tự động, lý tưởng cho sản xuất khối lượng lớn.Bao bì xuyên lỗthích hợp cho hàn sóng, cho phép hàn thủ công và tạo nguyên mẫu dễ dàng. Xin hãy chọn dựa trên thiết kế PCB và quy trình sản xuất của bạn.
Hỏi: Làm thế nào để chọn dòng điện hạng từ 0,2A đến 30A?
A: Khi lựa chọn, chúng tôi khuyên bạn nên chọn một dòng điện bình thường ít nhất1.2 đến 1,5 lầndòng điện hoạt động tối đa. Điều này cung cấp một khoảng trống đủ để ngăn chặn sự bão hòa lõi, làm giảm hiệu suất lọc.Cũng xem xét hiện tại derating ở nhiệt độ cao để đảm bảo nhiệt độ thành phần không vượt quá85°C.
