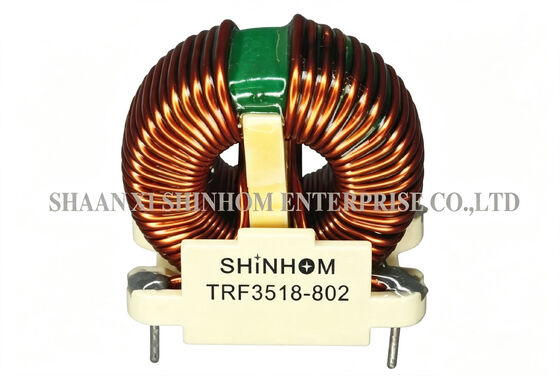

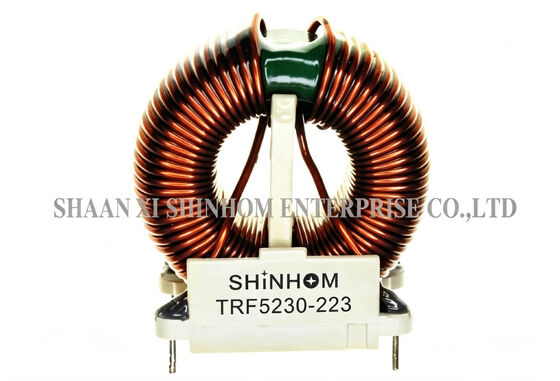

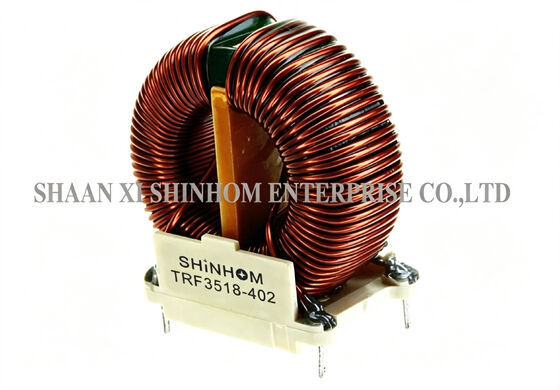

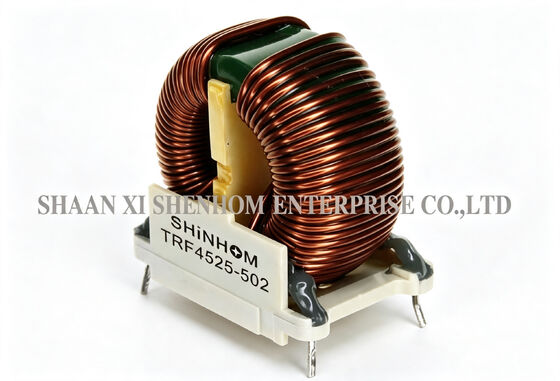

Dòng TRF là loại chặn dòng chế độ chung hình xuyến tần số cao sử dụng lõi hình xuyến và thiết kế quấn kép. Dòng định mức từ 1,5A đến 18A. Dải điện cảm từ 1mH đến 120mH. Tần số cộng hưởng chế độ chung từ 100KHz đến 3MHz. Sản phẩm có độ bền cơ học tuyệt vời, DCR thấp và nhiệt độ tăng thấp. Nó loại bỏ hiệu quả nhiễu điện từ trong mạch nguồn và tín hiệu. Có nhiều loại vỏ gắn trên PCB để phù hợp với các yêu cầu bố trí khác nhau. Phạm vi nhiệt độ hoạt động: -40°C đến +105°C. Nó được sử dụng rộng rãi trong triệt nhiễu đường dây AC/DC và DC/DC, hệ thống truyền thông, điện tử ô tô, TV LCD/PDP và thiết bị ngoại vi máy tính.
H: Sản phẩm này tuân thủ những tiêu chuẩn EMI nào?
Đ: Các cuộn chặn chế độ chung dòng TRF tuân thủ các tiêu chuẩn EMI quốc tế bao gồm FCC, VCCI, CISPR và FTZ. Chúng giúp sản phẩm của bạn vượt qua các bài kiểm tra tuân thủ phát xạ dẫn và giảm nhiễu điện từ trên đường dây nguồn và tín hiệu.
H: Tần số cộng hưởng chế độ chung 100KHz-3MHz có ý nghĩa gì?
Đ: Cuộn chặn chế độ chung cung cấp trở kháng chế độ chung cao nhất gần tần số cộng hưởng, đạt được khả năng triệt nhiễu tối ưu. Dải tần số cộng hưởng 100KHz-3MHz bao phủ các dải tần EMI dẫn chính của bộ nguồn chuyển mạch và mạch kỹ thuật số, đảm bảo suy giảm nhiễu chế độ chung hiệu quả trong các dải tần quan trọng.
H: Dung sai điện cảm +50%/-30% ảnh hưởng đến việc lựa chọn như thế nào?
Đ: Phạm vi dung sai này có nghĩa là điện cảm thực tế có thể cao hơn tới 50% hoặc thấp hơn 30% so với giá trị danh định. Trong các ứng dụng lọc EMI, khi lựa chọn, hãy đảm bảo điện cảm đáp ứng các yêu cầu lọc tối thiểu trên toàn bộ phạm vi nhiệt độ và dòng điện hoạt động. Chúng tôi khuyên bạn nên cho phép biên độ đủ trong các thiết kế quan trọng.
