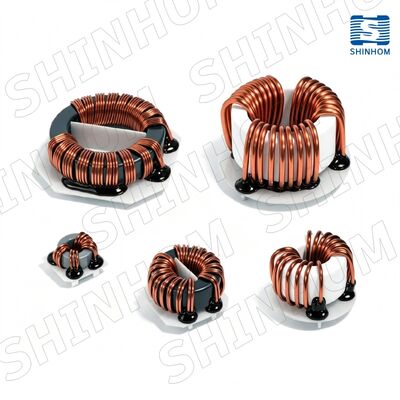

CácChoke chế độ chung TRF seriesđược thiết kế để ức chế tiếng ồn chế độ chung trong đường dây điện AC/DC và DC/DC. Nó cung cấp trở kháng chế độ chung tối đa là 2240Ω và độ thấm 1000μH.Sản phẩm sử dụng lõi nanocrystalline hoặc ferrite. Lượng điện được định giá lên đến 35A, với DCR thấp đến 1,5mΩ, làm giảm hiệu quả mất điện. Điện áp cách ly lên đến 2500Vrms, đảm bảo cách ly cao áp an toàn.Phạm vi nhiệt độ hoạt động là -40 °C đến +125 °C, đáp ứng các yêu cầu môi trường khắc nghiệt khác nhau.Điện lượng định giá được định nghĩa là giá trị tham chiếu mà tại đó kết nối chuỗi cuộn dây gây ra sự gia tăng nhiệt độ 40 °CNó được sử dụng rộng rãi trong việc chuyển đổi nguồn cung cấp điện, thiết bị công nghiệp, nguồn cung cấp điện truyền thông, chuyển đổi AC / DC và chuyển đổi DC / DC.
| Mô hình | Khống chế chế độ thông thường (Ω) | Tần số trở ngại | Khả năng dẫn điện (μH) | Điện áp cách ly (Vrms) | Vật liệu lõi | Trọng lượng (g) |
|---|---|---|---|---|---|---|
| TRF3923-30431 | 3150 @ 2,2MHz | 2.2MHz | 300 | 2500 | Ferrite | 53.66 |
| TRF3921-10534 | 1440 @10MHz | 10MHz | 1000 | 2500 | Nanocrystalline | 51.70 |
| TRF7018-10535 | 1040 @8.2MHz | 8.2MHz | 1000 | 2500 | Nanocrystalline | 107.40 |
| TRF7036-75433 | 2240 @4.4MHz | 4.4MHz | 750 | 3250 | Nanocrystalline | 223.17 |
Q: Những lợi thế của lõi nanocrystalline so với lõi ferrite là gì?
A:Các lõi nanocrystalline cung cấp tính thấm từ cao hơn và mất lõi thấp hơn, cung cấp trở kháng chế độ chung cao hơn trong cùng một khối lượng, với mất mát thấp hơn ở tần số cao.Các lõi ferrite hiệu quả hơn về chi phíDòng TRF cung cấp cả hai tùy chọn vật liệu cốt lõi tùy thuộc vào mô hình.
Hỏi: Các điện áp cách ly 2500Vrms và 3250Vrms phù hợp với các ứng dụng nào?
A:Các2500Vrmsđiện áp cách ly phù hợp với hầu hết các ứng dụng nguồn điện công nghiệp AC / DC và DC / DC, đáp ứng các yêu cầu cách ly an toàn cơ bản.3250Vrms(TRF7036 series) phù hợp với các ứng dụng có yêu cầu cách ly an toàn cao hơn, chẳng hạn như thiết bị y tế, nguồn điện cao áp và điện tử ô tô.
Q: Các tùy chọn tùy chỉnh nào có sẵn cho sản phẩm này?
A:Tùy chỉnh giá trị cảm ứng, tỷ lệ xoay, cấu hình chân và kích thước gói được hỗ trợ. Xin liên hệ với nhóm bán hàng kỹ thuật của chúng tôi với yêu cầu cụ thể của bạn.
Hỏi: Thời gian giao hàng là bao lâu và phương pháp đóng gói nào được sử dụng?
A:Thời gian thực hiện tiêu chuẩn là 2-8 tuần sau khi xác nhận đơn đặt hàng, tùy thuộc vào thông số kỹ thuật sản phẩm và số lượng đơn đặt hàng.và gắn dây đai để đảm bảo vận chuyển quốc tế an toàn.
