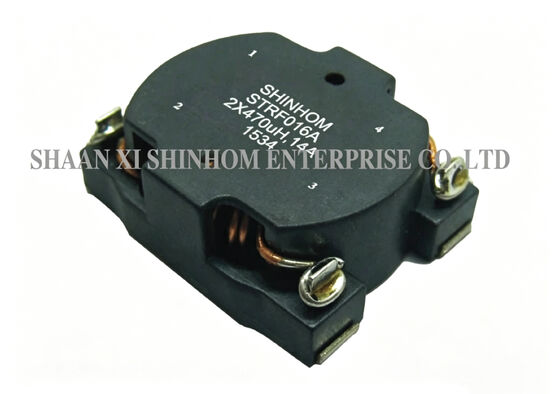

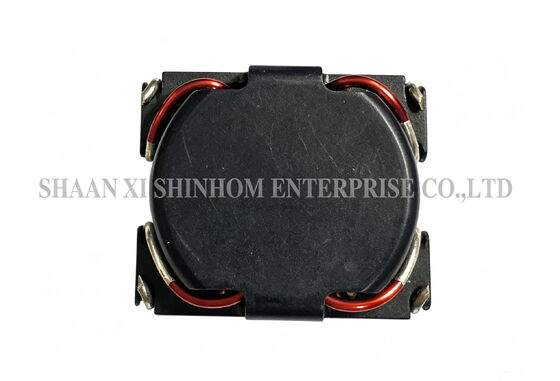

cácDòng STRF016Cuộn cảm cảm kháng chế độ chung SMD dòng điện cao được thiết kế cho các ứng dụng chuyển đổi DC-DC và AC-DC. Sản phẩm sử dụng cấu trúc lá chắn từ tính để giảm EMI hiệu quả. Nó cung cấp trở kháng chế độ chung cao trên dải tần số rộng, mang lại hiệu suất triệt tiêu EMI tuyệt vời. Nhiều kích cỡ và xếp hạng hiện tại có sẵn. Bao bì băng và cuộn hỗ trợ vị trí tự động SMT và tương thích với hàn nóng chảy lại. Phạm vi nhiệt độ hoạt động là -40°C đến +125°C (bao gồm cả khả năng tự tăng nhiệt độ), phù hợp với nhiều môi trường khắc nghiệt khác nhau. Nó được sử dụng rộng rãi trong các bộ chuyển đổi DC-DC/AC-DC, hệ thống thông tin liên lạc, thiết bị điện tử ô tô và TV LCD.
MỘT:Cấu trúc lá chắn từ sử dụng thiết kế mạch từ khép kín để hạn chế từ thông bên trong lõi. Nó làm giảm hiệu quả dòng rò rỉ và nhiễu điện từ tới các mạch nhạy cảm gần đó. Trong các bố trí PCB mật độ cao như thiết bị liên lạc và thiết bị điện tử ô tô, cuộn cảm được che chắn cải thiện đáng kể hiệu suất EMC của hệ thống.
MỘT:cácDòng STRF016cung cấp trở kháng chế độ chung cao trên dải tần số rộng, làm giảm dòng nhiễu chế độ chung một cách hiệu quả. Kết hợp với cấu trúc lá chắn từ tính, hiệu suất EMI tổng thể rất tuyệt vời. Nó đặc biệt phù hợp với các thiết kế nguồn DC-DC và AC-DC có yêu cầu nghiêm ngặt về EMI.
MỘT:IDC được định nghĩa là giá trị dòng điện DC gây ra sự tăng nhiệt độ khoảng 40°C trong cuộn dây. Trong các ứng dụng thực tế, hãy đảm bảo rằng nhiệt độ môi trường hoạt động tối đa cộng với mức tăng nhiệt độ của bản thân không vượt quá 125°C. Khi lựa chọn, hãy cho phép đủ số dư để đảm bảo độ tin cậy lâu dài.
MỘT:Nó hỗ trợ cả quá trình hàn pha hơi và hàn nóng chảy hồng ngoại SMT. Khả năng chịu nhiệt hàn là 260°C trong 10 giây, tương thích với cấu hình nhiệt độ nóng chảy lại không chì. Đóng gói bằng băng và cuộn thích hợp cho các dây chuyền định vị tự động.
