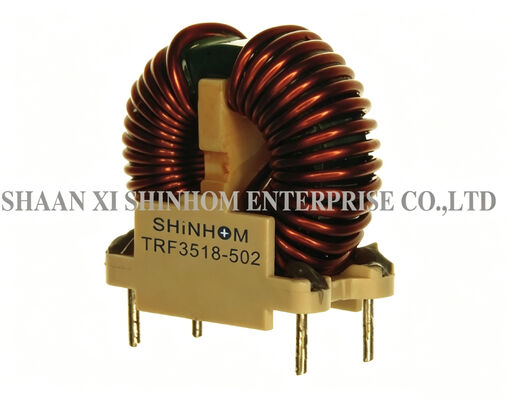

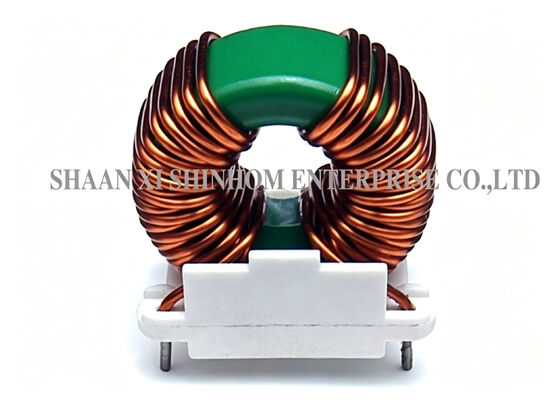

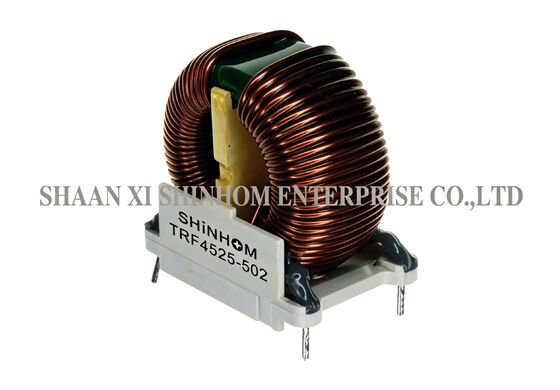

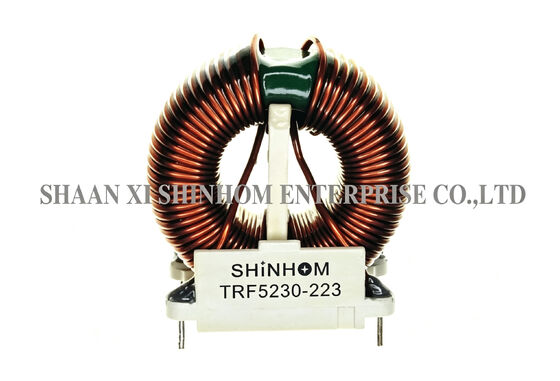

Hình xuyến tổn thất thấpcuộn cảm ở chế độ chungsử dụng lõi hình xuyến và thiết kế cuộn dây chia đôi. Nó cung cấp điện dung cuộn dây rất thấp. Cuộn dây một lớp đảm bảo trở kháng chế độ chung cao nhất trên dải tần số rộng. Đáp ứng tần số bao gồm từ 50Hz đến 500KHz, thích hợp cho các lò phản ứng AC tần số thấp và các ứng dụng lọc nguồn khác nhau. Nó hỗ trợ gắn dọc hoặc ngang. Việc gắn chốt dọc cho phép lắp ráp PCB dễ dàng và mang lại khả năng chống rung tuyệt vời. Nó được sử dụng rộng rãi trong sản xuất năng lượng mặt trời, sản xuất điện gió, truyền động tần số thay đổi, sưởi ấm cảm ứng, thiết bị hàn, triệt tiêu RFI và chuyển đổi DC-DC.
Lưu ý: Thông số kỹ thuật của sản phẩm có thể được tùy chỉnh.
Hỏi: Ưu điểm của thiết kế cuộn dây chia đôi là gì?
Trả lời: Cuộn dây tách đôi đặt các cuộn dây sơ cấp và thứ cấp tách biệt về mặt vật lý trên lõi. Điều này làm giảm hiệu quả điện dung ký sinh giữa các cuộn dây và giảm đường dẫn ghép điện dung đối với nhiễu tần số cao. Điều này cải thiện khả năng khử nhiễu ở chế độ chung, đặc biệt là ở dải tần số cao.
Hỏi: Ưu điểm của cuộn dây một lớp so với cuộn dây nhiều lớp là gì?
A: Cuộn dây một lớp giúp loại bỏ điện dung ký sinh giữa các lớp. Nó cung cấp trở kháng chế độ chung cao hơn và hiệu suất lọc ổn định hơn trên dải tần số rộng. Cấu trúc một lớp cũng mang lại khả năng tản nhiệt tốt hơn và cuộn dây ổn định hơn, khiến nó phù hợp với các thiết kế nguồn có yêu cầu triệt tiêu EMI nghiêm ngặt.
Hỏi: Tầm quan trọng của khoảng cách dây leo 1-3mm đối với các tiêu chuẩn an toàn là gì?
A: Khoảng cách đường rò là khoảng cách ngắn nhất được đo dọc theo bề mặt cách nhiệt. Nó ảnh hưởng trực tiếp đến mức độ cách nhiệt và chứng nhận an toàn của sản phẩm. Khoảng cách đường rò 1-3mm đáp ứng các tiêu chuẩn UL, CSA và IEC cho cách điện cơ bản và cách điện tăng cường, giúp khách hàng đạt được chứng nhận an toàn.
Q: Làm thế nào để lựa chọn giữa lắp dọc và lắp ngang?
MỘT: Gắn dọc (chân hướng xuống dưới) giúp tiết kiệm không gian PCB và phù hợp với bố cục mật độ cao. Gắn ngang (ghim sang một bên) làm giảm chiều cao tổng thể và phù hợp với các thiết kế có cấu hình thấp. Cả hai loại lắp đều hỗ trợ chèn tự động.
