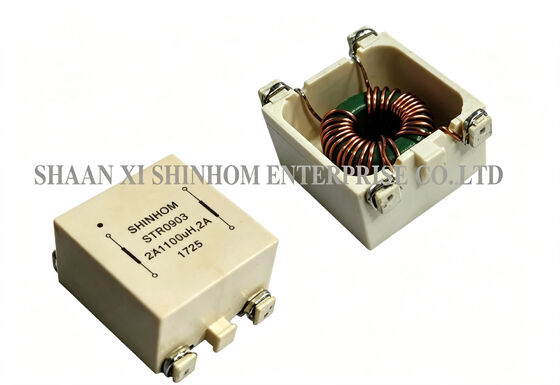

Capacity Low Interwinding Common Mode Choke STR0903 Series UL94-V0 để ngăn chặn nhiễu thông thường

cácDòng STR0903Cuộn cảm chế độ chung hình xuyến SMD sử dụng thiết kế cuộn dây tách đôi và cuộn dây một lớp. Nó có điện dung giữa các cuộn dây cực thấp và cung cấp trở kháng chế độ chung cao nhất trên dải tần số rộng (50Hz-500KHz), mang lại hiệu suất triệt nhiễu chế độ chung tuyệt vời. Sản phẩm có khoảngĐiện cảm rò rỉ 0,8%, cũng cung cấp một số khả năng triệt tiêu chế độ vi sai. cácGói SMDhỗ trợ hàn pha hơi và hàn nóng chảy hồng ngoại, với khả năng chịu nhiệt hàn260°C/10 giây. Nó được sử dụng rộng rãi trongchấn lưu điện tử nhỏ gọn,chuyển đổi nguồn điện, và khác nhautriệt tiêu nhiễu chế độ chungứng dụng.

• Cuộn dây tách – điện dung giữa các cuộn dây thấp nhất
• Cuộn dây một lớp - trở kháng chế độ chung cao nhất
• Dải tần số – 50Hz đến 500KHz
• Độ tự cảm rò rỉ – khoảng 0,8% (triệt tiêu chế độ vi sai)
• Đạt tiêu chuẩn an toàn UL/CSA/IEC
• Xếp hạng dễ cháy của vật liệu – UL94-V0
• Điện áp hoạt động – 250VAC
• Nhiệt độ hoạt động – -40°C đến +105°C

• Ngăn chặn nhiễu chế độ chung
• Chấn lưu điện tử nhỏ gọn trong đèn
• Bộ nguồn chuyển đổi chế độ nhỏ gọn

• Điện áp hoạt động: 250Vac
• IDC Max: Được xác định khi xếp chồng
• Kiểm tra độ tự cảm: HP4284A 10KHz 0,1V
• RDC:Máy đo milimet QuadTech 1880
• Nhiệt độ hoạt động: -40oC đến + 105oC
• Nhiệt độ bảo quản: -40oC đến +105oC
• Nhiệt độ tăng tối đa 40oC
• Phương pháp hàn: Pha hơi, phản xạ hồng ngoại
• Khả năng chịu nhiệt hàn: 260oC trong 10 giây
• Độ bền dung môi: Phù hợp với MIL-STD-202E
