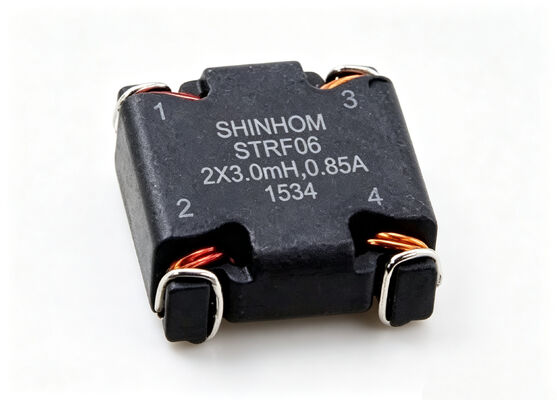

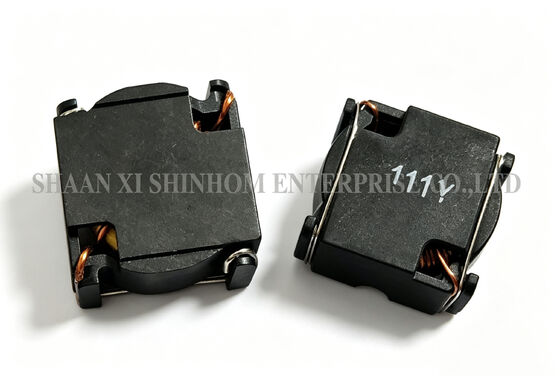

cácDòng STRF06Cuộn cảm chế độ chung hình xuyến SMD dòng điện cao được thiết kế cho các ứng dụng bộ chuyển đổi DC-DC và AC-DC, với giá trị điện cảm lên tới 6,8mH. Sản phẩm sử dụng lõi ferrite hình xuyến để cung cấp trở kháng chế độ chung cao trên dải tần số rộng, mang lại hiệu suất triệt tiêu EMI/RFI tuyệt vời. Gói SMD hỗ trợ vị trí tự động và tương thích với hàn nóng chảy lại. Phạm vi nhiệt độ hoạt động là -40°C đến +125°C (bao gồm cả khả năng tự tăng nhiệt độ), phù hợp với nhiều môi trường khắc nghiệt khác nhau. Nó được sử dụng rộng rãi trong các bộ chuyển đổi DC-DC/AC-DC, hệ thống thông tin liên lạc, thiết bị điện tử ô tô và TV LCD.
Lưu ý: Thông số kỹ thuật của sản phẩm có thể được tùy chỉnh.
Câu hỏi: Ưu điểm của độ tự cảm 6,8mH trong lọc chế độ chung là gì?
Đáp: Cái6,8mHđộ tự cảm cung cấp trở kháng chế độ chung cao. Nó đạt được khả năng giảm tiếng ồn ở chế độ chung tốt hơn ở dải tần số thấp đến trung bình, đặc biệt là ở150KHz-30 MHztiến hành băng tần EMI. Đối với các thiết kế nguồn yêu cầu tuân thủ nghiêm ngặt EMI, cuộn cảm chế độ chung có độ tự cảm cao là thành phần lọc chính.
Hỏi: Ưu điểm của lõi hình xuyến so với các cấu trúc lõi khác là gì?
Trả lời: Lõi hình xuyến có cấu trúc mạch từ khép kín. Từ thông tập trung bên trong lõi nên từ thông rò rỉ rất thấp. Bức xạ EMI thấp hơn nhiều so với cuộn cảm lõi I hoặc lõi mở. Lõi hình xuyến cũng có độ thấm từ cao, cần ít vòng quay hơn để có cùng giá trị điện cảm. Điều này dẫn đến DCR thấp hơn và hiệu quả cao hơn.
Câu hỏi: IDC dòng điện định mức được xác định như thế nào?
Trả lời: IDC được định nghĩa là giá trị dòng điện một chiều làm tăng nhiệt độ khoảng 40°C trong cuộn dây. Trong các ứng dụng thực tế, hãy đảm bảo rằng nhiệt độ môi trường hoạt động tối đa cộng với mức tăng nhiệt độ của bản thân không vượt quá 125°C. Khi lựa chọn, hãy cho phép đủ số dư để đảm bảo độ tin cậy lâu dài.
