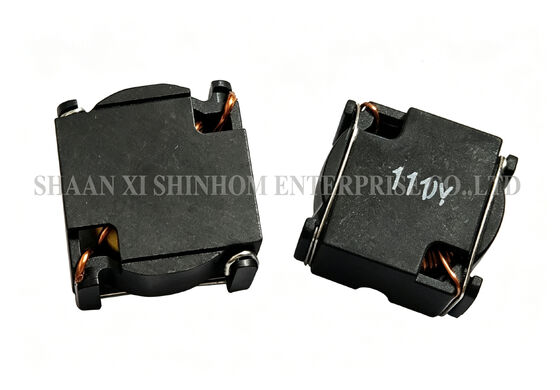

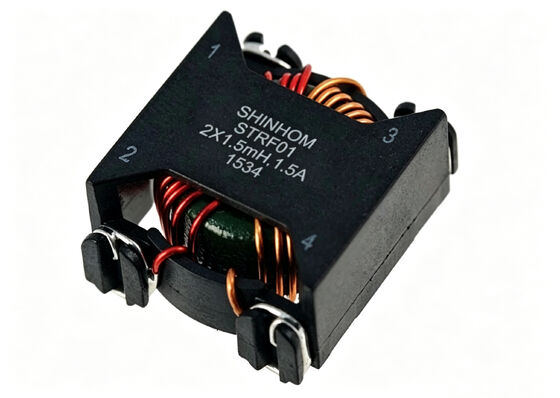

Bộ cảm ứng chế độ thông thường dòng cao STRF01 Series,SMT Toroidal Ferrtie Core Common Mode Choke Được thiết kế cho DC / DC Converter
CácDòng STRF01Choke chế độ chung SMD toroidal dòng cao được thiết kế cho các ứng dụng chuyển đổi DC-DC và AC-DC.Sản phẩm sử dụng một lõi toroidal ferrite để cung cấp trở kháng chế độ chung cao trên một phạm vi tần số rộng, cung cấp hiệu suất ức chế EMI / RFI xuất sắc. Các gói SMD hồ sơ thấp tiết kiệm không gian PCB. Capacity hiện tại cao và DCR thấp đảm bảo chuyển đổi năng lượng hiệu quả.Phạm vi nhiệt độ hoạt động là -40 °C đến +125 °C (bao gồm tăng nhiệt độ tự động)Nó được sử dụng rộng rãi trong các bộ chuyển đổi DC-DC / AC-DC, nguồn điện cho máy tính để bàn / máy tính xách tay, thiết bị truyền thông, điện tử ô tô và TV LCD.
Đặc điểm
Ứng dụng
Thông tin kỹ thuật
Nhiều kích cỡ để lựa chọn
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
Câu hỏi thường gặp
Hỏi: Những lợi thế của lõi toroidal so với các cấu trúc lõi khác là gì?
A: Trọng tâm hình lưỡi liềm có cấu trúc mạch từ khép kín. Luồng từ tập trung bên trong lõi, dẫn đến luồng rò rỉ rất thấp.bức xạ EMI thấp hơn nhiều so với I-core hoặc mở-core cảm ứng. lõi toroidal cũng có độ thấm từ cao, đòi hỏi ít vòng quay hơn cho cùng một giá trị cảm ứng. Điều này dẫn đến DCR thấp hơn và hiệu quả cao hơn.
Q: Làm thế nào để chọn dòng điện định giá?
A: Khi chọn, đảm bảo dòng điện hoạt động tối đa không vượt quá giá trị định giá và xem xét giảm nhiệt độ. Chúng tôi khuyên bạn nên chọn dòng điện định giá ít nhất 1,2 đến 1.5 lần dòng điện hoạt động tối đa để ngăn chặn sự bão hòa lõiNgoài ra, đảm bảo nhiệt độ thành phần (nhiệt độ môi trường + tăng nhiệt độ) không vượt quá 125 °C.
Câu hỏi: Sản phẩm này có hỗ trợ hàn lại không?
A:Vâng.Dòng STRF01sử dụng một gói SMD và tương thích với hàn reflow. Thiết kế hồ sơ thấp và kích thước nhỏ làm cho nó phù hợp với các dây chuyền sản xuất SMT tự động.xin tham khảo trang dữ liệu sản phẩm.
