Nhà /Sản phẩm/Choke chế độ chung/Bộ lọc chế độ chung Compact Wire Wound cho việc ngăn chặn EMI giao diện tốc độ cao trong các ứng dụng hạn chế không gian

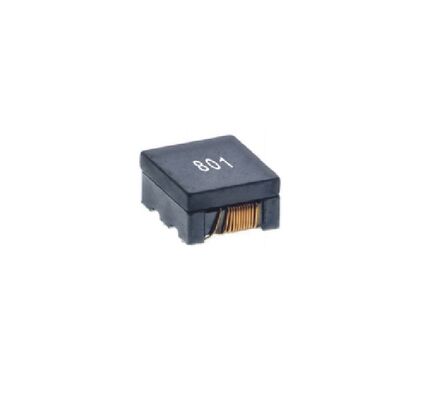

Bộ lọc chế độ chung Compact Wire Wound cho việc ngăn chặn EMI giao diện tốc độ cao trong các ứng dụng hạn chế không gian

5000
MOQ
Compact Wire Wound Common Mode Filter for High-Speed Interface EMI Suppression in Space-Constrained Applications
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

Bộ lọc chế độ chung dấu chân nhỏ gọn

,

Bị chấn thương bằng dây thông thường

,

Thành phần triệt tiêu EMI giao diện tốc độ cao
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: Dòng SF1210F-3W
Tài liệu: SF1210F-3W Series_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8 tuần
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Series bộ lọc chế độ chung compact wire wound cho ngăn chặn EMI giao diện tốc độ cao
Được thiết kế để cung cấp bộ lọc tiếng ồn đáng tin cậy trong các ứng dụng không gian hạn chế, loạt SF1210F-3W cung cấp một lựa chọn hiệu suất caoBộ lọc chế độ chungtrong một dấu chân nhỏ gọn.Choke vết thương sợi dâyxây dựng, loạt này cung cấp thiết yếuCác thành phần ức chế EMIchức năng với các tùy chọn cản chế độ chung 160Ω, 240Ω và 500Ω ở 100MHz. Được thiết kế để dễ dàng tích hợp,Nó bao gồm bố trí PCB và mẫu stencil được khuyến cáo để đảm bảo hiệu suất và khả năng sản xuất tối ưuHoàn toàn phù hợp với các tiêu chuẩn RoHS và không có halogen, nó hoạt động đáng tin cậy trong phạm vi nhiệt độ từ -40 °C đến +125 °C.
Các đặc điểm chính
  • Khống chế chế độ thông thường (@ 100MHz):160Ω, 240Ω hoặc 500Ω (± 25% tùy thuộc vào mô hình)
  • Kháng DC (DCR):Tối thiểu là 0,21Ω (tối đa)
  • Lưu ý:Tối đa 500mA (tối đa)
  • Điện áp định số:50 Vdc (tối đa)
  • Chống điện áp:125 Vdc (tối đa)
  • Kháng cách nhiệt:10 MΩ (phút)
  • Xây dựng:Loại vòng sợi dây cho hiệu suất tần số cao mạnh mẽ
  • Hỗ trợ thiết kế:Bao gồm mô hình đất PCB được khuyến cáo và lỗ nắp stencil đệm hàn
  • Tuân thủ:100% không có chì, không có halogen, tuân thủ RoHS
  • Nhiệt độ hoạt động:-40 °C đến +125 °C (bao gồm tăng nhiệt độ)
Ứng dụng
  • Bộ lọc EMI cho các đường truyền dữ liệu chênh lệch tốc độ cao (ví dụ: USB 3.0/3.1, HDMI, DisplayPort, MIPI)
  • Ống tắt tiếng ồn trong thiết bị điện tử tiêu dùng di động và đeo
  • Tăng cường tính toàn vẹn tín hiệu trong các mô-đun truyền thông (Wi-Fi, Bluetooth)
  • Bộ lọc đường dây điện trong các mạch kỹ thuật số và cảm biến dòng điện thấp
  • Các giải pháp EMC cấp bảng trong thiết bị mạng và hộp set-top
Câu hỏi thường gặp
Làm thế nào để tôi chọn giữa các mô hình trở kháng 160Ω, 240Ω và 500Ω?
Sự lựa chọn phụ thuộc vào tần số và cường độ của tiếng ồn chế độ thông thường mà bạn cần đàn áp.Xem xét hồ sơ EMI cụ thể của bạn và các yêu cầu tuân thủMô hình 500Ω cung cấp sự ức chế mạnh nhất ở 100MHz.
Tại sao bố trí PCB và mẫu stencil được khuyến cáo là quan trọng?
Những khuyến nghị này giúp tối ưu hóa hiệu suất tần số cao của bộ lọc bằng cách giảm thiểu tác dụng ký sinh trùng và đảm bảo các khớp hàn đáng tin cậy, nhất quán trong quá trình lắp ráp bề mặt,Giảm các khiếm khuyết sản xuất.
Có thể sử dụng series này để lọc dây điện không?
Có, nhưng lưu ý dòng điện định giá (tối đa 500mA). Nó phù hợp để lọc tiếng ồn trên đường ray điện dòng điện thấp hơn hoặc đường dây tín hiệu với thiên vị DC. Đối với đường dây điện dòng điện cao hơn, nó có thể được sử dụng để lọc tiếng ồn trên đường dây điện dòng điện thấp hơn hoặc đường dây tín hiệu có thiên vị DC.đảm bảo rằng mã số hiện tại của mô hình được chọn không bị vượt quá.
Lợi ích của việc xây dựng sợi dây trong bối cảnh này là gì?
Xây dựng dây cuộn thường cho phép trở kháng chế độ chung cao hơn và hiệu suất tốt hơn ở tần số cao so với một số bộ lọc gốm đa lớp,làm cho nó hiệu quả hơn để ngăn chặn EMI trong giao diện kỹ thuật số nhanh.
