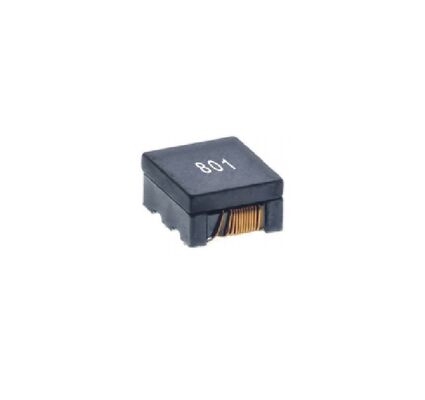

Cuộn cảm chế độ chung vết thương dây có trở kháng 800Ω @100 MHz, thiết kế nhỏ gọn và không chì để triệt tiêu EMI

5000
MOQ
Wire Wound Common Mode Choke with 800Ω @100MHz Impedance, Lead-free and Compact Design for EMI Suppression
Đặc trưng Bộ sưu tập Mô tả sản phẩm nói chuyện ngay.
Đặc trưng
Thông số kỹ thuật
Làm nổi bật:

800Ω @100MHz Cuộn cảm chế độ chung

,

Cuộn cảm vết thương dây không chì

,

Thành phần triệt tiêu EMI nhỏ gọn
Thông tin cơ bản
Nguồn gốc: Trung Quốc
Hàng hiệu: SHINHOM
Chứng nhận: RoHS
Số mô hình: SF1008F-3W-801Y
Tài liệu: SF1008F-3W-801Y_.pdf
Thanh toán
Thời gian giao hàng: 2 ~ 8 tuần
Điều khoản thanh toán: L/C,T/T
Mô tả sản phẩm
Bộ lọc chế độ chung vết thương dây hiệu suất cao để triệt tiêu EMI
Được thiết kế để triệt tiêu nhiễu điện từ (EMI) hiệu quả trong đường dây điện và dữ liệu tốc độ cao, SF1008F-3W-801Ycuộn cảm vết thương dây điệncung cấp trở kháng chế độ chung cao ở 100 MHz, đảm bảo hiệu suất khử nhiễu tuyệt vời. Là một thiết bị nhỏ gọn và cấu hình thấpbộ lọc chế độ chung, nó lý tưởng cho các ứng dụng bị giới hạn về không gian. Cái nàyThành phần triệt tiêu EMI100% không chì, không halogen và tuân thủ RoHS, đáp ứng các tiêu chuẩn môi trường nghiêm ngặt. Với phạm vi nhiệt độ hoạt động từ -40°C đến +125°C, nó mang lại hiệu suất đáng tin cậy trong các môi trường đòi hỏi khắt khe.
Thông số kỹ thuật chính
tham số Giá trị
Trở kháng chế độ chung @100 MHz 800Ω ±25%
Điện áp định mức (Tối đa) 20V
Dòng điện định mức (Tối đa) 0,15A
Điện trở DC (DCR) (Tối đa) 1,6Ω
Điện trở cách điện (Tối thiểu) 10MΩ
Phạm vi nhiệt độ hoạt động -40°C đến +125°C
Tính năng sản phẩm
  • Cấu trúc dây quấn cho hiệu suất mạnh mẽ
  • Tuân thủ 100% không chì, không halogen và RoHS
  • Kích thước nhỏ và thiết kế cấu hình thấp
  • Phạm vi nhiệt độ hoạt động rộng bao gồm cả khả năng tự tăng nhiệt độ
  • Trở kháng chế độ chung cao để triệt tiêu EMI hiệu quả
Ứng dụng
  • Lọc nhiễu ở các đường truyền dữ liệu vi sai tốc độ cao (USB, HDMI, LVDS)
  • Ức chế EMI đường dây điện trong các mô-đun và thiết bị điện tử nhỏ gọn
  • Thiết bị truyền thông và thiết bị mạng
  • Thiết bị điện tử tiêu dùng yêu cầu tuân thủ EMC nghiêm ngặt
  • Hệ thống thông tin giải trí và điều khiển ô tô
Câu hỏi thường gặp
Ưu điểm chính của bộ lọc chế độ chung quấn dây so với các loại khác là gì?
Cấu trúc quấn dây thường cho phép trở kháng chế độ chung cao hơn và hiệu suất tần số cao tốt hơn so với các loại chip nhiều lớp, giúp triệt tiêu EMI hiệu quả hơn trong các ứng dụng đảm bảo tính toàn vẹn tín hiệu quan trọng.
Làm cách nào để diễn giải mức trở kháng 800Ω @100 MHz?
Điều này có nghĩa là bộ lọc có trở kháng 800Ω (điển hình) đối với dòng nhiễu chế độ chung ở tần số 100 MHz. Trở kháng cao hơn ở tần số nhiễu sẽ làm giảm nhiễu đó nhiều hơn.
Bộ lọc này có thể xử lý dòng điện cao hơn cho các ứng dụng đường dây điện không?
Dòng điện định mức là 0,15A Max. Nó được thiết kế cho tín hiệu dòng điện thấp hoặc đường dây điện. Để lọc đường ray công suất hiện tại cao hơn, vui lòng chọn kiểu máy có xếp hạng dòng điện cao hơn tương ứng.
"Không chứa halogen" nghĩa là gì và tại sao nó lại quan trọng?
Không chứa halogen có nghĩa là sản phẩm không chứa clo, brom hoặc các halogen khác trên ngưỡng nhất định. Điều này rất quan trọng đối với an toàn môi trường và thường được yêu cầu trong các sáng kiến ​​điện tử xanh vì nó làm giảm lượng khí thải độc hại trong trường hợp hỏa hoạn.
