Được thiết kế để triệt tiêu nhiễu điện từ (EMI) vượt trội trong lĩnh vực điện tử công suất, các cuộn cảm ứng chế độ chung dòng TRF Series mang lại khả năng lọc nhiễu hiệu quả cao với khả năng chịu nhiệt mạnh mẽ. Với các vật liệu tuân thủ RoHS và chứng nhận chống cháy UL94V-0, các cuộn cảm này đảm bảo độ tin cậy trong các môi trường khắc nghiệt. Được tối ưu hóa cho độ tự cảm ổn định trên dải tần số rộng, chúng tích hợp liền mạch vào các hệ thống điện AC/DC yêu cầu tuân thủ an toàn nghiêm ngặt.

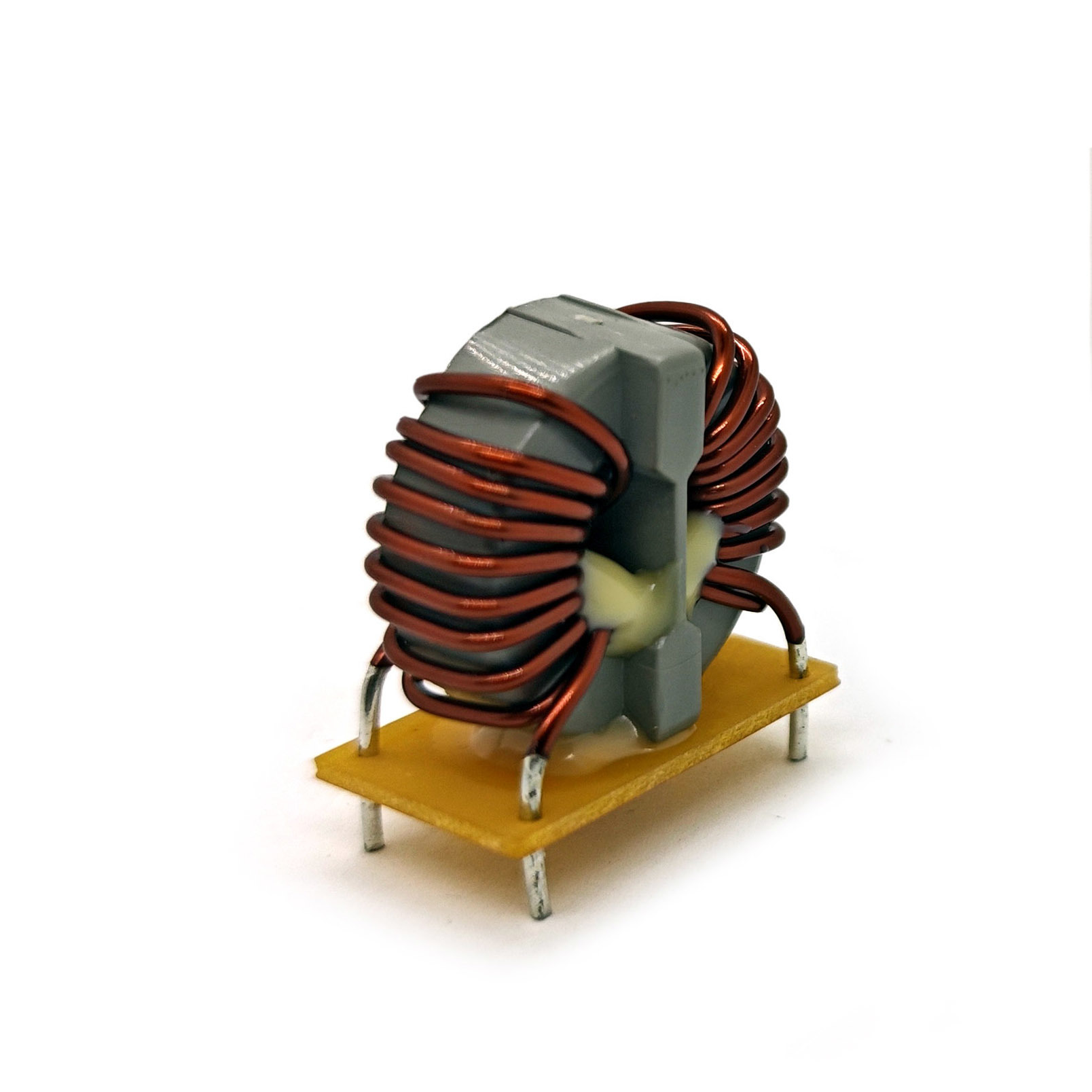

Độ tự cảm: 600 mH ±30% @ 1.0 kHz, 0.1V
Điện trở DC (RDC): 9.0 mΩ Tối đa
Dòng điện định mức: 5.0 A Tối đa
Điện áp định mức: 250 Vac Tối đa
Kiểm tra Hi-Pot: 1.5 KV, 2 mA, 2s (Cuộn dây đến cuộn dây)
Nhiệt độ hoạt động: −20°C đến +105°C (bao gồm cả tự tăng nhiệt)
Kích thước vật lý:
Chiều cao: 22.5 mm Tối đa
Khoảng cách chân: 24.0 ± 0.5 mm / 20.0 ± 0.5 mm
Tuân thủ: RoHS, UL94V-0, Chỉ số oxy ASTM >28%
Khả năng hàn: MIL-STD-202, Phương pháp 208D

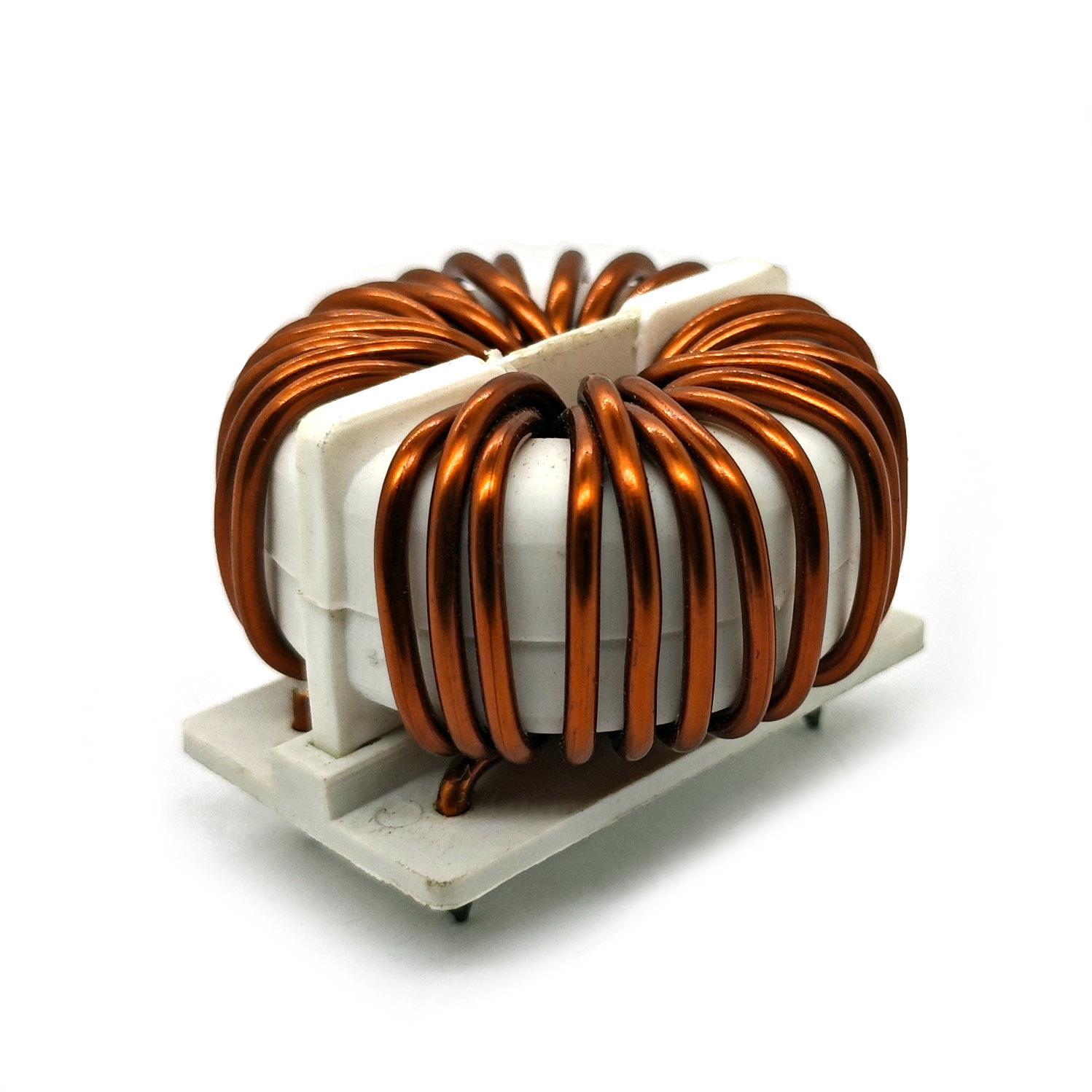

Độ tự cảm: 2.0 mH Tối thiểu @ 1.0 kHz, 0.1V
Điện trở DC (RDC): 6.0 mΩ Tối đa
Dòng điện định mức: 20.0 A Tối đa
Kiểm tra Hi-Pot: 1.5 KV, 2 mA, 2s (Cuộn dây đến cuộn dây)
Nhiệt độ hoạt động: −20°C đến +105°C (bao gồm cả tự tăng nhiệt)
Kích thước vật lý:
Chiều dài: 47.5 mm (Tham khảo), 47.5 mm Tối đa
Chiều rộng: 30.0 mm Tối đa
Chiều cao: 35.0 ± 0.5 mm / 15.0 ± 0.5 mm
Độ sâu chân: 5.0 mm Tối thiểu
Tuân thủ: RoHS, UL94V-0, Chỉ số oxy ASTM >28%
Khả năng hàn: MIL-STD-202, Phương pháp 208D
Thiết bị điện tử tiêu dùng: Lọc nhiễu trong bộ đổi nguồn AC, trình điều khiển LED.
Thiết bị viễn thông: Triệt tiêu EMI cho đường truyền dữ liệu và mạch công suất thấp.
Điều khiển công nghiệp: Ổn định tín hiệu trong cảm biến và mô-đun I/O.
Thiết bị y tế: Cách ly điện quan trọng về tuân thủ trong thiết bị di động.
Hệ thống dòng điện cao: Bộ biến tần, bộ truyền động động cơ và bộ nguồn công nghiệp.
Năng lượng tái tạo: Bộ biến tần năng lượng mặt trời yêu cầu lọc nhiễu >20A.
Trạm sạc EV: Giảm thiểu EMI trong chuyển đổi DC/AC điện áp cao.
PSU máy chủ: Ổn định đường dẫn dòng điện lớn trong cơ sở hạ tầng trung tâm dữ liệu.
