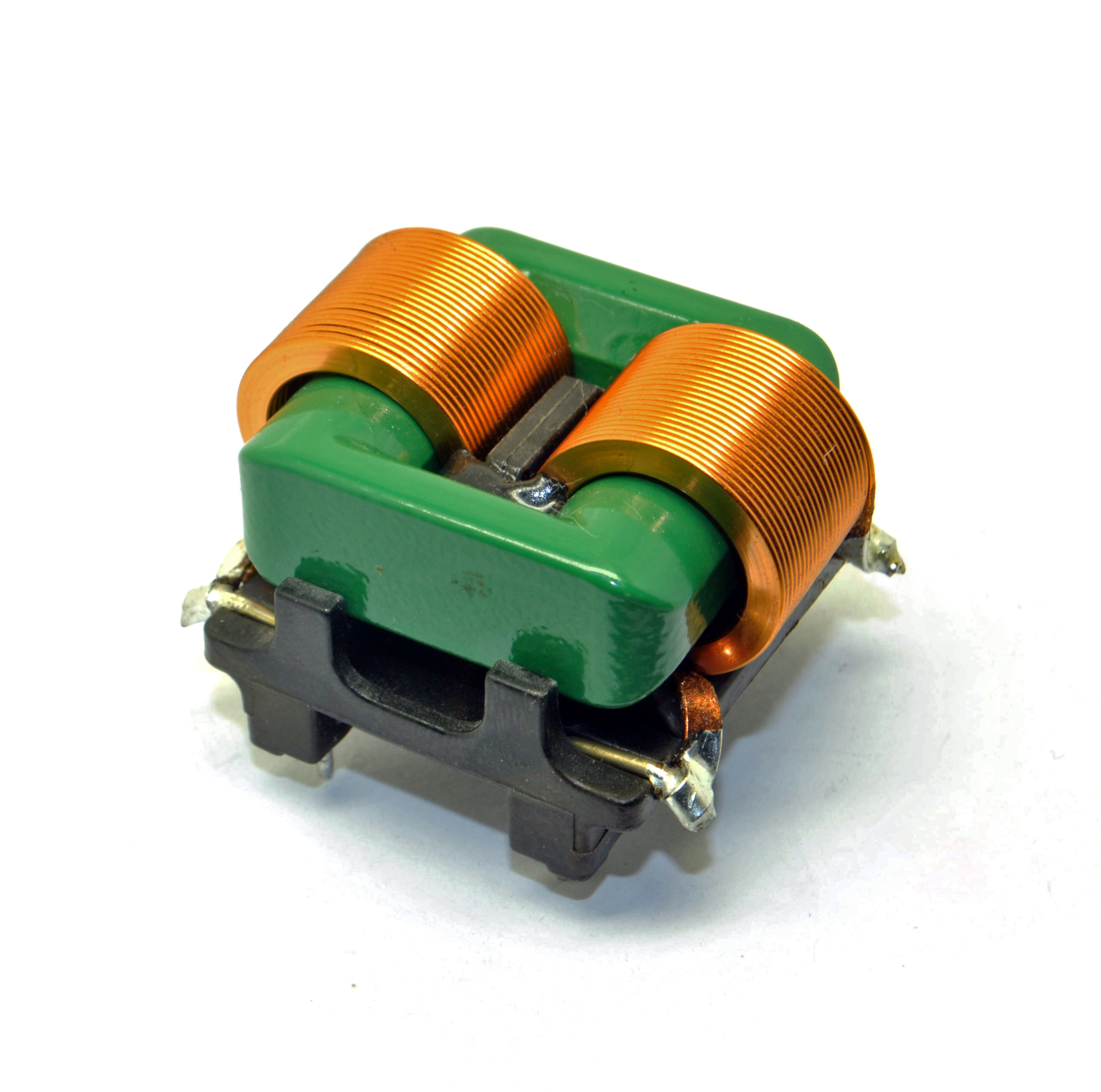

Ổn định nhiệt tuyệt vời Chế độ chung Choke Dây phẳng Cuộn cảm dòng điện cao

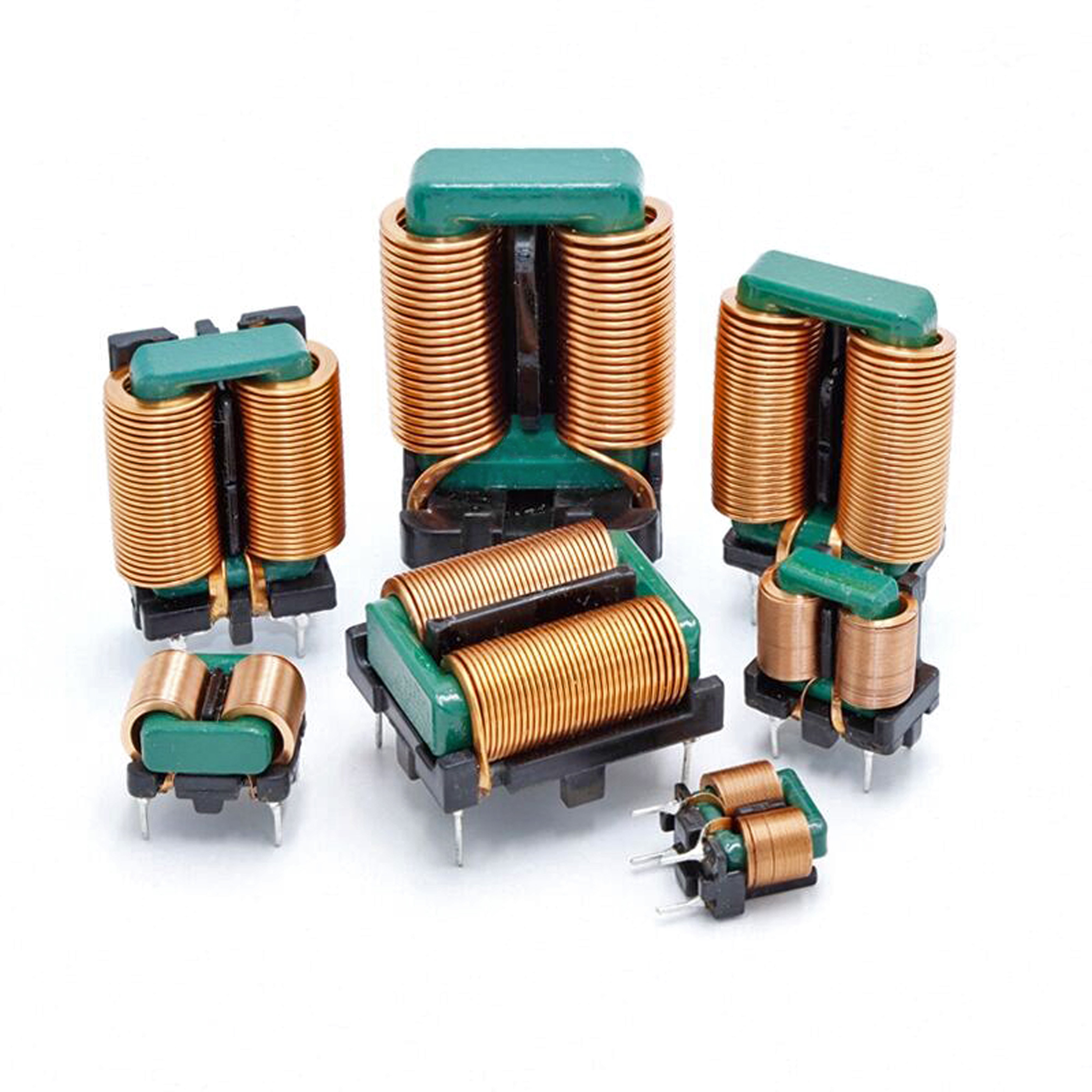

Tần số cao Dây phẳng cuộn cảm chế độ chung dòng điện cao Cuộn dây và điện cảm có thể được tùy chỉnh

TÍNH NĂNG, ĐẶC ĐIỂM:

• Điện áp định mức (V): 85 đến 265V AC, 50 / 60Hz
• Tỷ lệ lượt: n1: n2 = 1: 1
• Điện trở cách điện: 100MΩ tối thiểu ở 500DC
• Nhiệt độ tăng: tối đa 50 ° C

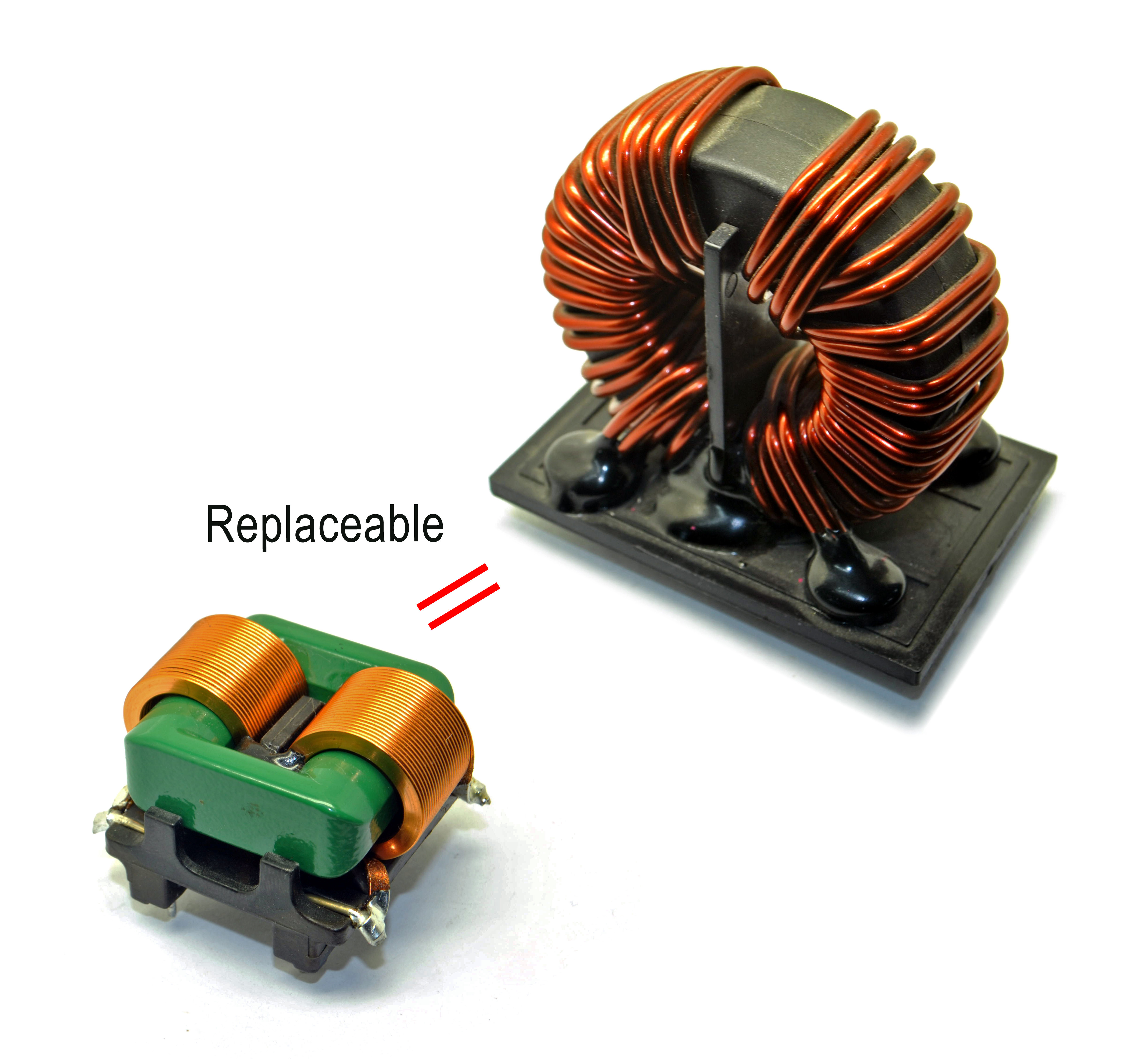

• Thay thế cho: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, cuộn cảm chế độ chung hình xuyến
• Dòng điện cao, cấu hình nhỏ, hiệu suất cao với hiệu ứng da tần số cao của dây dẹt, mật độ dòng điện đơn vị có thể đạt 1,5-2 lần so với dây đồng tròn và khối lượng sẽ nhỏ hơn 0,5-1,0 lần trong cùng một điều kiện
• Hệ số nhiệt độ thấp hơn, chỉ xung quanh cuộn dây một lớp, hiệu quả tản nhiệt hoàn hảo, nhiệt độ tăng thấp hơn nhiều so với cuộn cảm hình xuyến
• Điện dung interturn nhỏ hơn lõi hình xuyến, độ bền cách điện cao và độ tin cậy cao
• Thiết kế lõi từ tính khép kín
• Sử dụng dây dẹt, cải thiện yếu tố không gian
• Cuộn dây một pha, do đó giảm đáng kể điện dung lạc
• Ức chế EMI là tuyệt vời
• Hoàn toàn tự động cuộn dây, sắp xếp dây chuyền gọn gàng, không chồng chéo, hiệu quả sản xuất cao, nhân công thấp

ĐĂNG KÍ:

• Máy tính cá nhân
• Chuyển đổi nguồn điện, Bộ điều hợp và UPS
• Sản phẩm máy tính
• đĩa DVD
• Nguồn cung cấp năng lượng LED
• TV LCD & Màn hình Hiển thị Bảng nguồn
• Sản phẩm điện gia dụng & Bộ sạc pin, Máy in

LƯU Ý:.

• Kiểm tra điện cảm: HP4284A, 100kHz / 1V hoặc tương đương
• RDC: QuadTech 1880 Miliohmmeter
• Isat Giá trị hiện tại L giảm 65% typ. Tại IDC so với giá trị ban đầu của nó
• Irms Nhiệt độ tăng 40 ℃ Nhiệt độ môi trường tham chiếu tối đa
• Khả năng hàn: 75% dây dẫn Sẽ được bao phủ
• Phương pháp hàn: Sóng, Reflow
• Nhiệt độ hoạt động: -40 ℃ đến + 105 ℃
• Nhiệt độ lưu trữ: -55 ℃ đến + 125 ℃

Ghi chú: Tùy chỉnh có sẵn
