Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi hiện tại: | 0 ~ 2000A | Đầu ra: | 0-5A hoặc 0-10Vac |
|---|---|---|---|
| Lớp học: | 0,5 | Cửa sổ bên trong: | ≥50,0mm |
| Phạm vi kiểm tra: | 1 ~ 130% | Tùy chỉnh: | Đúng |
| Điểm nổi bật: | Máy biến áp dòng điện tách lõi CT,Máy biến áp dòng điện lõi chia 10Vac,Máy biến áp dòng điện Epoxy Potting CT |
||

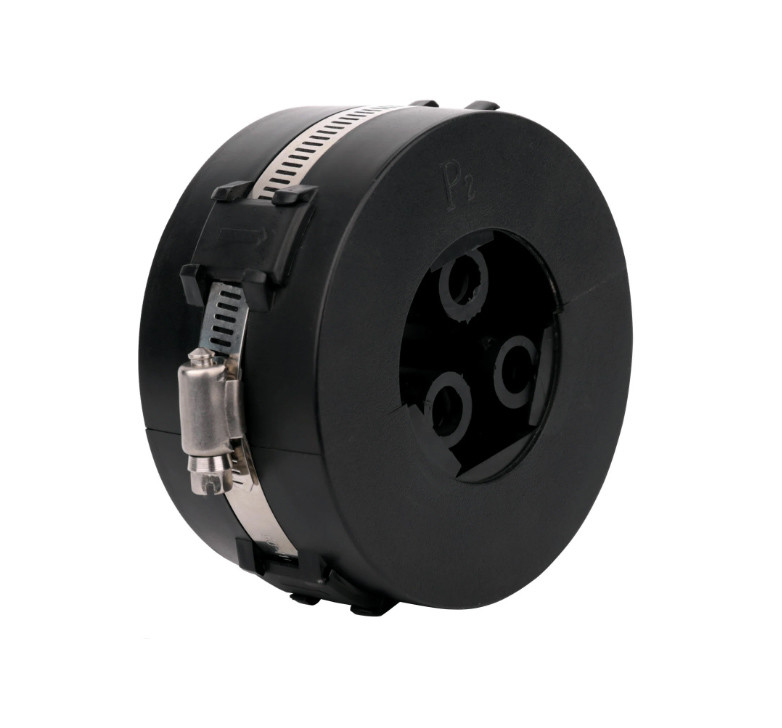

SCTK667C Sê-ri Bộ cảm biến CT lõi chia dòng điện cao áp tần số cao

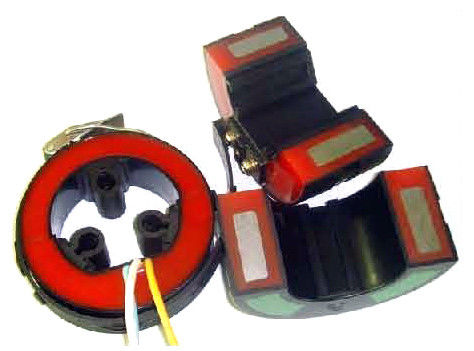

Máy biến dòng chia lõi dòng SCTK667C thích hợp đo dòng điện và bảo vệ máy vi tính của các thiết bị điện trong hệ thống điện xoay chiều 10KV và 35KV.Nó được sử dụng rộng rãi trong các thiết bị chuyển mạch mạng vòng cách điện hoàn toàn nhỏ gọn như ABB-SafeRing / SafePlus ... và các hộp phân phối cáp.Máy biến áp có thể được lắp đặt trực tiếp tại cáp đầu vào và đầu ra.Lát là chất liệu silicon nhập khẩu.Lõi vòng hình bán nguyệt và các cuộn dây thứ cấp được rót chân không bằng nhựa cách điện.
Đặc trưng:
Thông số điện
| Tính thường xuyên | 50-500Hz |
| Đầu vào được đánh giá | 5A-1200A |
| Dải đo | 1% trong-130% trong |
| Đầu ra định mức | 0-5A hoặc 0-10VAC |
| Tỉ lệ | ≤ ± 0,2 ％ |
| Góc pha | ≤ ± 10 phút |
| Độ bền điện môi | 5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Trường hợp | PC / UL94-V0 |
| Suốt chỉ | PBT |
| Cốt lõi | Thép silic |
| Cơ cấu nội bộ | Epoxy |
| Sự thi công | Cà vạt |
| Nhiệt độ hoạt động | －25 ℃ ～ ＋ 75 ℃ |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 22AWG (dây nối đôi) 1,0m |
Loại lựa chọn
| P / N |
Đầu vào được đánh giá (MỘT) |
Đầu ra (A) | Sự chính xác | A (mm) | |
| SCTK667C-6432 |
0-1200A |
1A / 5A |
0,2,0.5,1,0 |
64 |
|
| SCTK667C-5052 |
0-1000A |
1A / 5A |
0,2,0.5,1,0 |
50 |
|
| SCTK667C-50105 |
0-1000A |
1A / 5A |
0,2,0.5,1,0 |
50 |
|
| SCTK667C-9632 |
0-2000A |
1A / 5A |
0,2,0.5,1,0 |
96 |
|
| SCTK667C-5550 |
0-1000A |
1A / 5A |
0,2,0.5,1,0 |
55 |
|
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
