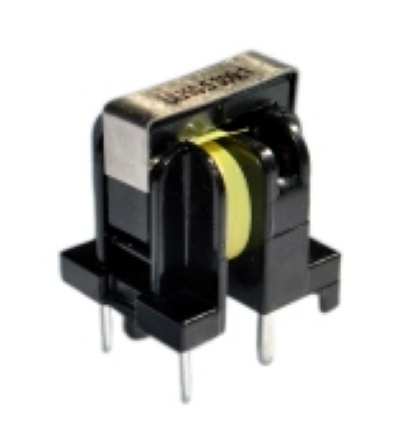

CácDòng ACST11biến áp hiện tại bảo vệ cấp áp dụng mộtThiết kế dây chuyền chia (hình khung chia), cung cấp hiệu suất cách nhiệt tuyệt vời và mộtĐộ cứng dielectric lên đến 3000 VrmsNó phù hợp với các ứng dụng như giám sát điện bảo vệ, hệ thống bảo vệ thử nghiệm và giám sát điện hóa.
Bộ biến áp hiện tại này tuân thủTiêu chuẩn hệ thống cách nhiệt lớp B được chứng nhận bởi UL, đảm bảo hoạt động an toàn và đáng tin cậy trong môi trường công nghiệp. Cấu trúc nhỏ gọn của nó cho phép tích hợp dễ dàng vào thiết bị không gian hạn chế.
Dòng ACST11 cung cấp nhiều tùy chọn tỷ lệ quay từ100 đến 1500 lượt, với một phạm vi cảm ứng thứ cấp là40 mH đến 6800 mH, và một số lượng tối đa hiện tại ban đầu từ12 A đến 300 A, cho phép thích nghi linh hoạt với các yêu cầu đo và cảm biến hiện tại khác nhau.
Phân cách UL lớp B️ Độ bền nhiệt cao, hiệu suất đáng tin cậy
Sức mạnh dielectric 3000Vrms️ Cách ly an toàn tuyệt vời
Thiết kế cuộn xoắn️ Tăng độ cách nhiệt, an toàn cao hơn
Bao bì nhỏ gọnTiết kiệm không gian PCB
Phạm vi tỷ lệ xoay100T đến 1500T
Khả năng dẫn độ thứ cấp40mH đến 6800mH
Dòng điện chính tối đa12A đến 300A
| Số phần | Tỷ lệ quay | Sec Inductance Ls (mH) | DCR Rs (Ω) Max | Pri Hiện tại (A) Max | Đường kính dây an toàn (mm) |
|---|---|---|---|---|---|
| ACST11-101 | 100 | 40.0 | 1.1 | 300 | 0.25 |
| ACST11-151 | 150 | 90.0 | 2.0 | 280 | 0.23 |
| ACST11-201 | 200 | 160 | 3.5 | 270 | 0.20 |
| ACST11-301 | 300 | 360 | 7.5 | 250 | 0.17 |
| ACST11-501 | 500 | 750 | 19 | 190 | 0.14 |
| ACST11-701 | 700 | 1500 | 47 | 130 | 0.10 |
| ACST11-102 | 1000 | 3000 | 104 | 120 | 0.08 |
| ACST11-152 | 1500 | 6800 | 230 | 100 | 0.06 |
Kiểm tra dòng điện bảo vệBảo vệ quá điện trong hệ thống điện
Hệ thống bảo vệ thử nghiệm- Kiểm tra thiết bị bảo vệ dây chuyền
Giám sát điện hóa học️ Khám phá dòng trong các quy trình điện hóa
Thiết bị điều khiển công nghiệp¢ Bảo vệ động cơ và giám sát tình trạng
Hệ thống cung cấp điện️ Khám sóng nguồn điện chuyển đổi
Hỏi: Chỉ số cách nhiệt của bộ biến áp dòng ACST11 là bao nhiêu?
A:Dòng ACST11 phù hợp với hệ thống cách điện lớp B được chứng nhận bởi UL (đồng nhiệt nhiệt 130 °C) và cung cấp độ bền dielectric lên đến 3000 Vrms,đảm bảo an toàn và độ tin cậy cao trong các ứng dụng đòi hỏi.
Q: Những lợi thế của thiết kế cuộn dây chia là gì?
A:Cấu trúc dây chuyền tách ra cải thiện sự tách biệt cách nhiệt chính đến thứ cấp, nâng cao khả năng chịu điện áp.giúp giảm sự phức tạp sản xuất và chi phí sản xuất tổng thể.
Q: Làm thế nào tôi chọn mô hình tỷ lệ quay phù hợp?
A:Lựa chọn nên dựa trên dòng điện ban đầu tối đa của ứng dụng. ví dụ: nếu dòng điện tối đa là 200 A, bạn nên chọnACST11-201 (được đánh giá lên đến 270 A)để đảm bảo một phạm vi thiết kế đủ và hoạt động đáng tin cậy.
