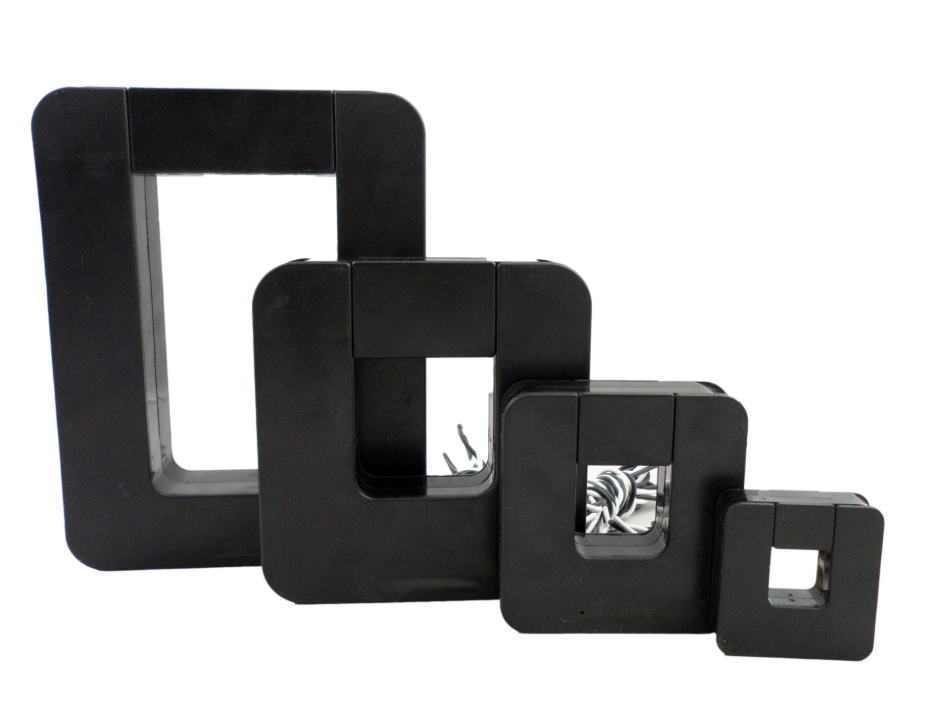

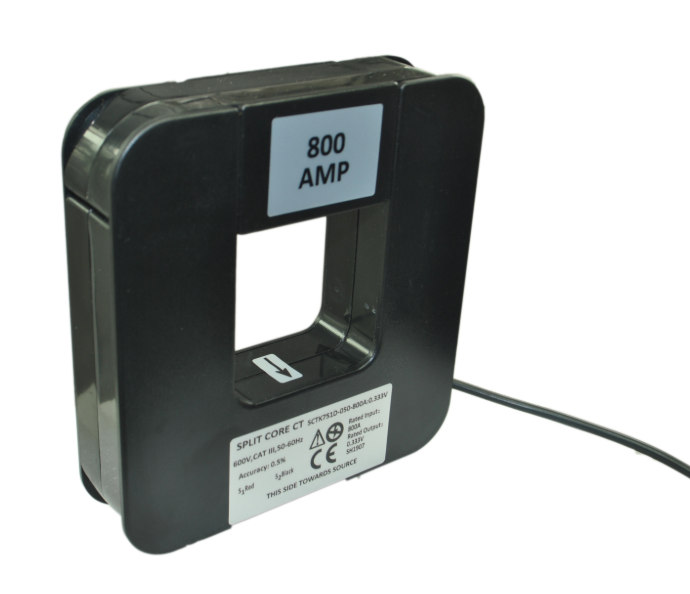

Biến dòng lõi xẻ dòng SCTK751 sử dụng lõi Permalloy và cấu trúc bên trong bằng nhựa epoxy, được thiết kế đặc biệt để đo dòng điện và thiết bị điện, đảm bảo độ chính xác cao, khả năng di động an toàn và lắp đặt dễ dàng. Sản phẩm có cấu trúc chắc chắn và đáng tin cậy với vỏ PC UL94-V0 và kết nối đầu ra dây xoắn đôi UL1015 22AWG. Nó đáp ứng lớp chính xác 1.0 và yêu cầu nhiệt độ hoạt động rộng. Nó phù hợp để đo dòng điện, giám sát động cơ và thiết bị điều hòa không khí. Đây là lựa chọn lý tưởng cho các ứng dụng biến dòng lõi xẻ trong giám sát năng lượng và tự động hóa công nghiệp.Đặc điểm
| 50-60Hz | Đầu vào định mức |
| 5A-5000A | Phạm vi đo |
| 10%In-130%In | Đầu ra định mức |
| 0.333V(AC) hoặc 0-500mA | Tỷ lệ |
| ± 1.0％ | Góc pha |
| ≤ ±90min | Độ bền điện môi |
| 2.5KV/1mA/1min | Điện trở cách điện |
| DC500V/100MΩmin | Thông số cơ khí |
| PC /UL94-V0 | Cuộn dây |
| PBT | Lõi |
| Permalloy | Cấu trúc bên trong |
| Epoxy | Cấu tạo |
| Dây buộc | Nhiệt độ hoạt động |
| －25℃～＋75℃ | Độ ẩm hoạt động |
| ≤85% | Kết nối đầu ra |
| Dây UL1015 22AWG (dây xoắn) 2.0m | Đặc điểm: |
| Đầu vào định mức (A) | Đầu ra (mA/V) | Độ chính xác | Kích thước (mm/inch) | A | |||||
| B | C | D | E | SCTK751A | |||||
| 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1.0 | 146.0 (5.75) | SCTK751E | 15.0 (0.59) | 19.1 (0.75) | SCTK751C | SCTK751C | |
| 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1.0 | 146.0 (5.75) | 62.7 (2.47) | 21.0 (0.83) | 19.1 (0.75) | SCTK751C | SCTK751C | |
| 50-630A (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1.0 | 146.0 (5.75) | 85.1 (3.35) | 25.6 (1.01) | 31.8 (1.25) | SCTK751D | SCTK751D | |
| 100-2000A (100,250,400,630,800A,1000,2000) | 0-200mA 0.333V | 1.0 | 146.0 (5.75) | 127.0 (5.00) | Hướng dẫn sử dụng | 50.8 (2.00) | SCTK751E | SCTK751E | |
| 200-3000A (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1.0 | 146.0 (5.75) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80.0 (3.15) | SCTK751F | |
| 400-5000A (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1.0 | 146.0 (5.75) | 190.5 (7.50) | 35.6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | Hướng dẫn sử dụng | |
