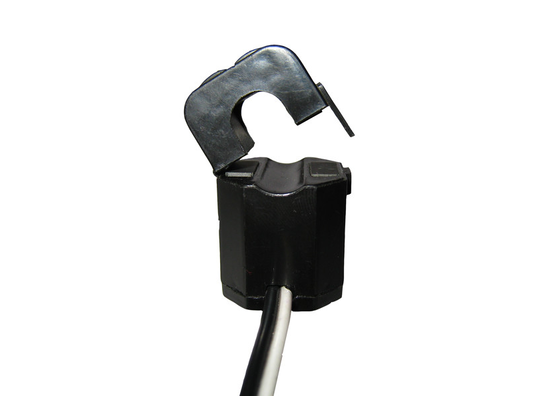

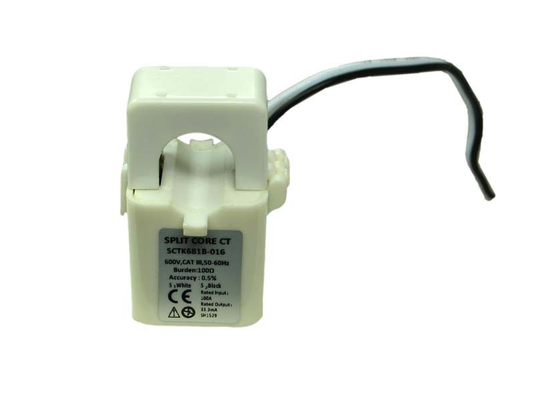

Biến dòng lõi tách rời dòng SCTK681B có lõi có thể tháo rời và điện trở tải chính xác bên trong, được thiết kế đặc biệt để đo dòng điện và thiết bị điện, đảm bảo độ chính xác cao, tổn hao lõi thấp và dễ lắp đặt. Sản phẩm có cấu trúc chắc chắn và đáng tin cậy, hỗ trợ đo lường không tiếp xúc và vận hành trên đường dây mang điện. Nó phù hợp để đo dòng điện, giám sát động cơ và bảo vệ rơ-le. Đây là lựa chọn lý tưởng cho các ứng dụng biến dòng lõi tách rời trong giám sát năng lượng và tự động hóa công nghiệp.Tính năng
| PA /UL94-V0 | Cuộn dây |
| PBT | Lõi |
| Permalloy | Cấu trúc bên trong |
| Epoxy | Kết cấu |
| Dây buộc | Nhiệt độ hoạt động |
| –25℃～＋75℃ | Độ ẩm hoạt động |
| ≤85% | Kết nối đầu ra |
| Dây UL1015 20AWG (dây xoắn) 2.5m | Thông số điện |
| 50Hz-2KHz | Đầu vào định mức |
| (A) | Dải đo |
| 10%In-130%In | Đầu ra định mức |
| 0.333V(AC) hoặc 0-500mA | Tỷ lệ |
| ≤±1.0% | Góc pha |
| ≤ ±60 phút | Độ bền điện môi |
| 2.5KV/1mA/1min | Điện trở cách điện |
| DC500V/100MΩmin | Lựa chọn loại |
| Đầu vào định mức |
(A) Đầu ra (mA/V) |
Độ chính xác | Kích thước (mm) | Ø0 | ||||
| A | B | C | SCTK681B-010 | |||||
| 5-75A |
(5,10,20,50,75) 0-50mA |
0.333V 0.5,1.0,3.0 |
35 | 41.5 | 30 | 26.5 | SCTK681B-016 | |
| 5-150A |
(5,10,50,100,150) 0-100mA |
0.333V 0.5,1.0,3.0 |
35 | 53 | 36 | 30.5 | SCTK681B-024 | |
| 10-250A |
(10,50,100,200,250) 0-200mA |
0.333V 0.5,1.0,3.0 |
35 | 70 | 51.5 | 39.0 | SCTK681B-035 | |
| 10-630A |
(20,100,250,400,600) 0-500mA |
0.333V 0.5,1.0,3.0 |
35 | 84 | 65 | 41.0 | ||
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
A:
Thiết kế lõi tách rời cho phép đo lường không tiếp xúc và có thể được lắp đặt mà không cần ngắt kết nối dây dẫn chính. Nó hỗ trợ vận hành trên đường dây mang điện mà không ảnh hưởng đến việc sử dụng bình thường của khách hàng. Kích thước nhỏ gọn và thiết kế nhẹ giúp việc lắp đặt thuận tiện, phù hợp với việc triển khai nhanh chóng trong các ứng dụng như đường dây điện, động cơ và bảo vệ rơ-le.miễn phí và sẽ được gửi đi trong vòng 3-5 ngày làm việc. Thời gian chờ cho đơn hàng lớn thường là 2-8 tuần; các sản phẩm tùy chỉnh sẽ được xác nhận riêng.Hỏi: Bạn có hỗ trợ các đơn hàng thử nghiệm nhỏ không?
A:
Thiết kế lõi tách rời cho phép đo lường không tiếp xúc và có thể được lắp đặt mà không cần ngắt kết nối dây dẫn chính. Nó hỗ trợ vận hành trên đường dây mang điện mà không ảnh hưởng đến việc sử dụng bình thường của khách hàng. Kích thước nhỏ gọn và thiết kế nhẹ giúp việc lắp đặt thuận tiện, phù hợp với việc triển khai nhanh chóng trong các ứng dụng như đường dây điện, động cơ và bảo vệ rơ-le.Hỏi: Ý nghĩa của thiết kế lõi tách rời đối với các ứng dụng đo dòng điện là gì?
A:
Thiết kế lõi tách rời cho phép đo lường không tiếp xúc và có thể được lắp đặt mà không cần ngắt kết nối dây dẫn chính. Nó hỗ trợ vận hành trên đường dây mang điện mà không ảnh hưởng đến việc sử dụng bình thường của khách hàng. Kích thước nhỏ gọn và thiết kế nhẹ giúp việc lắp đặt thuận tiện, phù hợp với việc triển khai nhanh chóng trong các ứng dụng như đường dây điện, động cơ và bảo vệ rơ-le.
