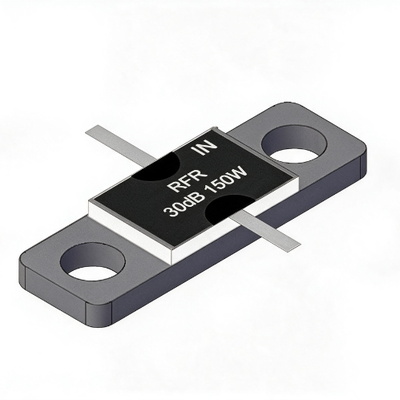

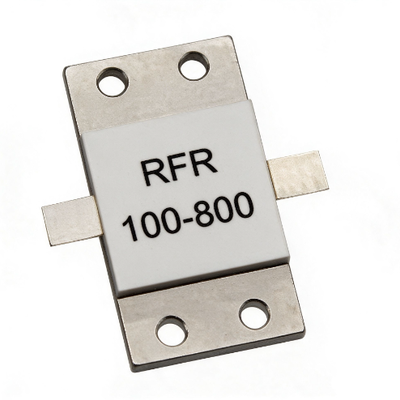

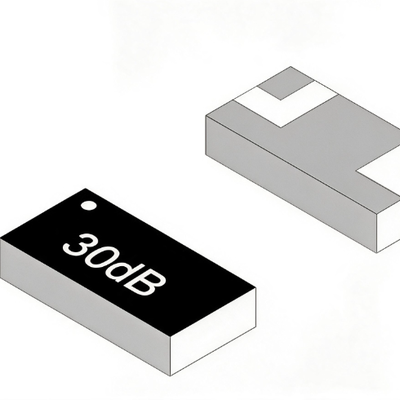

Loạt bài nàyĐiện trở chip RF, đầu cuối và bộ suy hao được thiết kế cho các mạch điện tần số cao. Nó sử dụng vật liệu nền AlN (nhôm nitride) hoặc Al₂O₃ (nhôm oxit), mang lại khả năng tản nhiệt và ổn định nhiệt tuyệt vời. Trở kháng tiêu chuẩn là 50Ω. Dải công suất từ 2W đến 800W. Dải tần từ DC đến 18GHz. Có sẵn nhiều loại gói, bao gồm kiểu gắn chip, chì và mặt bích. Chúng thích ứng với các yêu cầu bố trí mạch RF khác nhau. Chúng được sử dụng rộng rãi trong các trạm cơ sở truyền thông, thiết bị đo lường và kiểm tra, bộ khuếch đại công suất, bộ cách ly.
| Loạt | Loại gói | Dải công suất (W) | Trở kháng (Ω) |
|---|---|---|---|
| Dòng CT | Mặt bích | 2-800 | 50 |

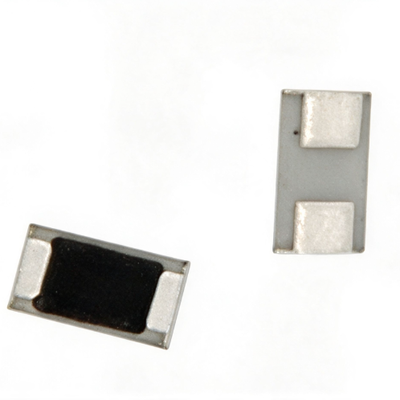

| Dòng CR | Chip (SMD) | 0,2-150 | 5-3000 |
| dòng T | có chì | 20-300 | 50 |
| Dòng R | có chì | 20-250 | 5-3000 |
| Một loạt | có chì | 100-250 | 50 |
| Dòng TX | Mặt bích | 2-800 | 50 |
| Dòng RX | Mặt bích | 20-250 | 5-3000 |
| Dòng AX | Mặt bích | 100-250 | 50 |
| Dòng QB | Mặt bích | - | - |
Hỏi: Ưu điểm của chất nền AlN so với Al₂O₃ là gì?
Trả lời: AlN (nhôm nitride) mang lại độ dẫn nhiệt cao hơn (khoảng 170W/mK), mang lại khả năng tản nhiệt tốt hơn cho các ứng dụng RF công suất cao. Al₂O₃ (nhôm oxit) có chi phí thấp hơn và phù hợp cho các ứng dụng năng lượng vừa và nhỏ. Cả hai đều có khả năng cách nhiệt tốt và ổn định nhiệt. Lựa chọn phụ thuộc vào mức công suất và ngân sách chi phí.
Hỏi: VSWR có tác động gì đến hệ thống RF?
Trả lời: VSWR càng gần 1:1 thì khả năng phối hợp trở kháng càng tốt, dẫn đến phản xạ tín hiệu ít hơn và hiệu suất truyền tải điện cao hơn. Dòng sản phẩm này cung cấp VSWR thấp tới 1,20:1, đảm bảo khả năng kết hợp trở kháng tuyệt vời trên dải tần số rộng và giảm phản xạ tín hiệu cũng như tổn thất điện năng.
Hỏi: Làm thế nào để chọn mức công suất cho các thiết bị đầu cuối?
Trả lời: Định mức công suất của thiết bị đầu cuối phải gấp 1,5 đến 2 lần công suất RF thực tế để đảm bảo hoạt động đáng tin cậy lâu dài. Nhiệt độ môi trường xung quanh và điều kiện tản nhiệt cũng cần được xem xét. Khi vận hành ở nhiệt độ trên 70°C, cần phải giảm công suất theo đường cong giảm công suất. Dòng này bao gồm 2W đến 800W để đáp ứng các yêu cầu năng lượng khác nhau.
Câu hỏi: Loại gói nào được hỗ trợ cho loạt sản phẩm này?
Trả lời: Ba loại gói được hỗ trợ: Chip (SMD), Chì và Mặt bích. Loại chip phù hợp cho dây chuyền sản xuất SMT tự động. Loại có chì thích hợp cho hàn thủ công và tạo mẫu. Giá đỡ mặt bích mang lại khả năng tản nhiệt tốt nhất và phù hợp cho các ứng dụng công suất cao.
