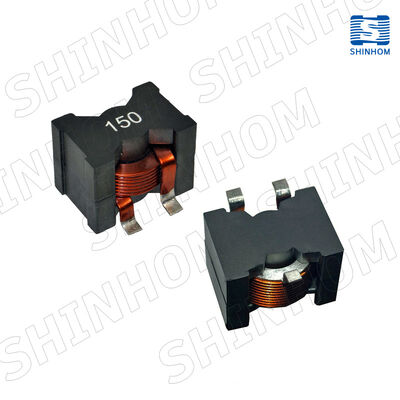

cácDòng SPQ2618Bcuộn cảm công suất cao thông quacông nghệ cuộn dây phẳngvà mộtcấu trúc che chắn từ tính, được thiết kế đặc biệt cho bộ chuyển đổi DC-DC hiệu suất cao.
Tính năng cuộn cảm điện nàyđiện trở DC cực thấpVàkhả năng mang dòng điện cao, giảm đáng kể tổn thất truyền tải và cải thiện hiệu suất chuyển đổi năng lượng tổng thể. Thiết kế che chắn từ tính giúp ngăn chặn hiệu quả nhiễu bức xạ điện từ, khiến nó phù hợp với môi trường nhạy cảm với tiếng ồn.
Phạm vi điện cảm kéo dài1,0 μH đến 10,0 μH, với khoảng nhiệt độ hoạt động là-40°C đến +125°C. Nó được thiết kế vớiTiềm năng cấp ô tô AEC-Q200, làm cho nó phù hợp cho các ứng dụng đòi hỏi khắt khe như điện tử ô tô, hệ thống điều khiển công nghiệp và nguồn cung cấp năng lượng tính toán hiệu suất cao, nơi yêu cầu dòng điện cao và hiệu suất cao.
Khả năng hiện tại cao – Isat lên tới 125A (giảm 10%)
DCR cực thấp – Thấp tới 0,48mΩ
Được bảo vệ từ tính– Tiếng ồn bức xạ thấp
Công nghệ dây dẹt– Mật độ dòng điện cao, hiệu suất nhiệt vượt trội
phạm vi điện cảm– 1,0µH đến 10,0µH
Nhiệt độ hoạt động – -40°C đến +125°C
SRF– Lên đến 35 MHz+
| tham số | Đặc điểm kỹ thuật |
|---|---|
| Phạm vi điện cảm | 1,0 µH đến 10,0 µH (dung sai ±10% ở 500kHz / 0,1V) |
| Điện trở DC (DCR tối đa) | 0,48 mΩ đến 0,97 mΩ |
| Dòng bão hòa (loại Isat.) | Lên tới 125A (giảm 10%) |
| Dòng điện tăng nhiệt độ (loại Irms.) | 24A đến 86A (tăng 40°C) |
| SRF (Tần số tự cộng hưởng) | 1 MHz đến trên 35 MHz |
Hỏi: Ưu điểm chính của cuộn cảm dòng SPQ2618B là gì?
MỘT:Dòng SPQ2618B sử dụng công nghệ cuộn dây dẹt và cấu trúc che chắn từ tính. Nó có tính năngDCR cực thấp (0,48 mΩ)và mộtdòng bão hòa lên tới 125 A, giảm tổn thất dẫn truyền đồng thời ngăn chặn tiếng ồn bức xạ một cách hiệu quả. Đó là lý tưởng cho các bộ chuyển đổi DC-DC mật độ năng lượng cao.
Hỏi: Cuộn cảm này có phù hợp với các ứng dụng tần số cao không?
MỘT:Đúng. Dòng SPQ2618B có tần số tự cộng hưởng (SRF) lên tới35 MHz trở lên, làm cho nó phù hợp với các bộ chuyển đổi DC-DC tần số trung bình đến cao với tần số hoạt động điển hình là500 kHz đến 2 MHz.
