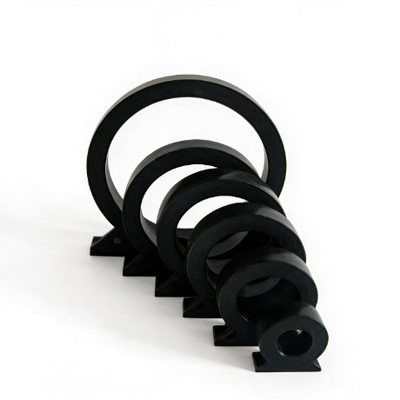

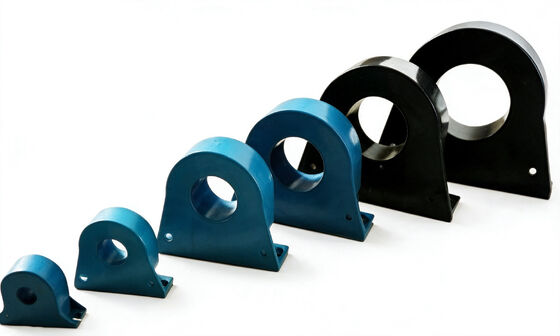

CácMáy biến áp dòng mini SCTđược thiết kế cho các ứng dụng giám sát và bảo vệ điện năng.0-5000Avới công suất0-500mASản phẩm sử dụng mộtMáy gắn vítThiết kế. Cửa sổ bên trong lớn, cho phép dây cáp điện cao hoặc thanh bus đồng đi qua trực tiếp. Cài đặt đơn giản và nhanh chóng.Một kháng cự chính xác bên trong được kết nối song song với cuộn dây phụ, cung cấp một đầu ra điện áp thấp an toàn. Điều này tiết kiệm thời gian lắp đặt và chi phí.≤ ± 0,1%. Lỗi góc pha:≤ ± 5 phútNó đáp ứng các yêu cầu đo lường chính xác cao.ABS/UL94-V0vật liệu chống cháy. bên trong là chậu epoxy. lõi sử dụngGỗ liên hợp kimhoặcnanocrystallinevật liệu, phù hợp với môi trường khắc nghiệt. Nó được sử dụng rộng rãi trongHệ thống phân phối điện,giám sát động cơ,điều khiển ánh sáng,HVAC, vàHệ thống điều khiển tự động hóa.
| Dòng | Nhãn số đầu vào (A) | Tỷ lệ quay | Phạm vi đường kính bên trong (mm) | Độ chính xác |
|---|---|---|---|---|
| Dòng SCT2091 | 0-1000 | 10001/10.000:1 | 12-50 | 0.1, 0.2 |
| Dòng SCT2811C | 0-2000 | 10001/10.000:1 | 12-72 | 0.1, 0.2 |
| Dòng SCT2811B | 25-300 | 1000:1 | 25-300 | 0.1, 0.2 |
Hỏi: Độ chính xác tỷ lệ của bộ biến áp dòng này là bao nhiêu?
A: CácDòng SCTcung cấp độ chính xác tỷ lệ của≤ ± 0,1%và sai góc pha của≤ ± 5 phútĐây là một lớp độ chính xác cao. Nó phù hợp với các ứng dụng giám sát năng lượng, đo năng lượng và bảo vệ tiếp xúc đòi hỏi độ chính xác đo lường cao.
Q: cấu trúc feedthrough một lần quay là gì?
A: Cấu trúc đầu tư một vòng có nghĩa là cáp đo hoặc thanh bus đồng đi trực tiếp qua cửa sổ trung tâm của biến áp. Không cần phải cuộn dây xung quanh biến áp.Trong quá trình lắp đặt, đảm bảo dây dẫn đo qua trung tâm của cửa sổ để đo chính xác nhất.
Q: Tại sao đầu ra thứ cấp là một điện áp thấp an toàn?
A: Các dây chuyền phụ được kết nối song song với một kháng cự chính xác bên trong.≤ 0,5VThiết kế này cũng loại bỏ sự cần thiết của các kháng cự lấy mẫu bên ngoài, tiết kiệm thời gian lắp đặt và chi phí.
