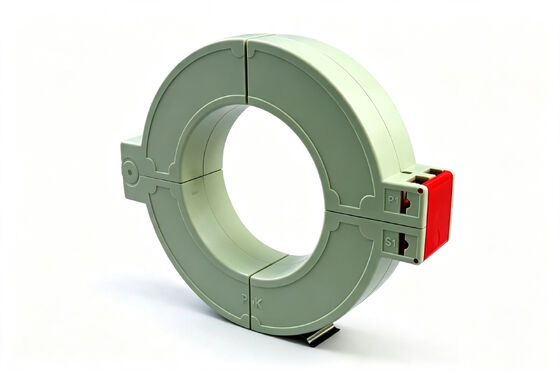

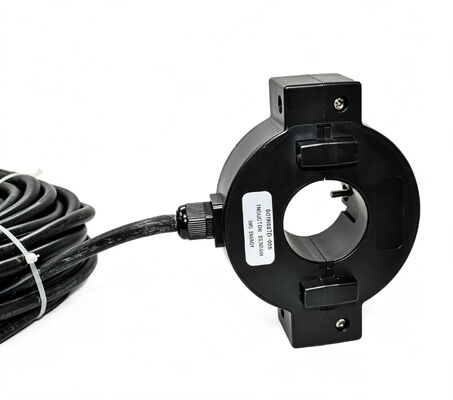

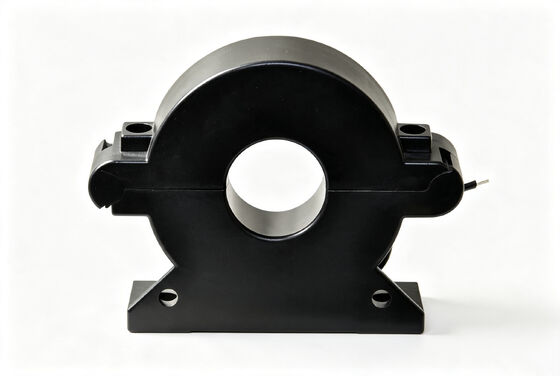

SCTK681A Series 5A-630A RoHS Split Core Current Transformers
CácDòng SCTK681Abộ biến áp dòng phân chia lõi được thiết kế để đo và giám sát dòng trong các mạng phân phối điện mới hoặc hiện có.Sản phẩm sử dụng cấu trúc chia lõi cho phép lắp đặt nhanh mà không cần ngắt hoặc loại bỏ cáp hoặc thanh busĐiều này làm giảm đáng kể chi phí lắp đặt và thời gian.333VAC hoặc 0-500mA mà không cần kháng cự lấy mẫu bên ngoài. Ratio lỗi: ≤ ± 1.0%. Phương thức góc sai: ≤ ± 60 phút. Độ bền dielectric: 2.5KV / 1mA / 1 phút. RoHS phù hợp. Nó được sử dụng rộng rãi trong các thiết bị bảo vệ rơle, đo điện động cơ và công suất,ánh sáng, máy nén không khí, HVAC, hệ thống điều khiển tự động hóa và giám sát dây chuyền phân phối điện.
Đặc điểm
Ứng dụng
Parameter điện
| Tần số | 50-2KHz |
| Nhập số | 5A-630A |
| Phạm vi đo | 10% trong -30% trong |
| Sản lượng định giá | 0.333V ((AC) hoặc 0-500mA |
| Tỷ lệ | ≤ ± 1,0% |
| góc pha | ≤ ± 60 phút |
| Sức mạnh dielectric | 2.5KV/1mA/1min |
| Kháng cách nhiệt | DC500V/100MΩmin |
Parameter cơ khí
| Vụ án | PA /UL94-V0 |
| Bọi | PBT |
| Trọng tâm | Thép silic |
| Cấu trúc nội bộ | Epoxy |
| Xây dựng | Đâu |
| Nhiệt độ hoạt động | -25°C+75°C |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | UL1015 20AWG Wire ((twinsted wire) 2.5m |
Lựa chọn loại
| Đ/N | Nhãn số đầu vào (A) | Khả năng đầu ra (mA/V) | Độ chính xác | Kích thước ((mm/inch) | |||
|---|---|---|---|---|---|---|---|
| Ø | A | B | C | ||||
| SCTK681A-005 | 5-20A (5,8A,10,15,20) | 0-25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21.0 (0.83) |
| SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26.5 (1.04) |
| SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0.63) | 45.5 (0.22) | 29.0 (1.14) | 31.5 (1.24) |
| SCTK681A-024 | 10-250A (10,50,100,200250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0.96) | 65.0 (2.56) | 45.0 (1.77) | 40.0 (1.57) |
| SCTK681A-035 | 10-630A (20,100,250,400600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35.7 (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) |
Lưu ý:Các thông số kỹ thuật sản phẩm có thể được tùy chỉnh
Câu hỏi thường gặp
Q: Liệu bộ biến áp dòng chia lõi có yêu cầu tắt điện hoặc tháo cáp trong quá trình lắp đặt không?
A: Không.Dòng SCTK681Asử dụng cấu trúc lõi chia với lõi mở và đóng. Nó có thể được cài đặt mà không cần ngắt hoặc loại bỏ bất kỳ cáp hoặc thanh bus nào.Tính năng này làm cho nó đặc biệt phù hợp với các dự án nâng cấp và các ứng dụng mà không thể tắt điện, giảm đáng kể chi phí và thời gian lắp đặt.
Hỏi: Chức năng của điện trở chính xác tích hợp là gì?
A: Lôi phụ có một kháng cự song song chính xác tích hợp. Nó chuyển đổi tín hiệu hiện tại trực tiếp thành đầu ra điện áp thấp an toàn (0.333VAC) hoặc tín hiệu hiện tại tiêu chuẩn (0-500mAThiết kế này đơn giản hóa việc lắp đặt, cải thiện an toàn và tiết kiệm chi phí thành phần và không gian lắp đặt.
Q: Các ứng dụng nào có thể đáp ứng lỗi tỷ lệ ≤ ± 1,0%?
A: Các± 1,0%tỷ lệ lỗi đáp ứng các yêu cầu độ chính xác của hầu hết các ứng dụng giám sát điện năng công nghiệp, bảo vệ thiết bị, quản lý năng lượng và điều khiển tự động hóa.Đối với các yêu cầu chính xác cao hơn như đo năng lượng, vui lòng tham khảo chúng tôi cho các mô hình với các lớp độ chính xác cao hơn.
