Thông tin chi tiết sản phẩm:
Thanh toán:
|
Phạm vi hiện tại: | 5 ~ 600A | Đầu ra: | 0-500mA hoặc 0,333VAC |
---|---|---|---|
Lớp học: | 0,5、1,0 | trường hợp: | Nhựa |
Tùy chỉnh: | Đúng | Xôn xao: | Lõi Permalloy |
Điểm nổi bật: | Máy biến áp dòng chia lõi Permalloy,Máy biến dòng lõi chia 600A,Máy biến dòng lõi chia lõi 1.0 |

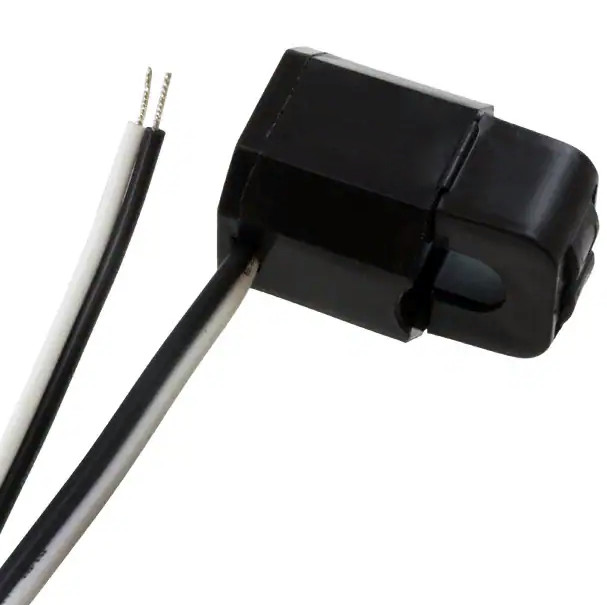

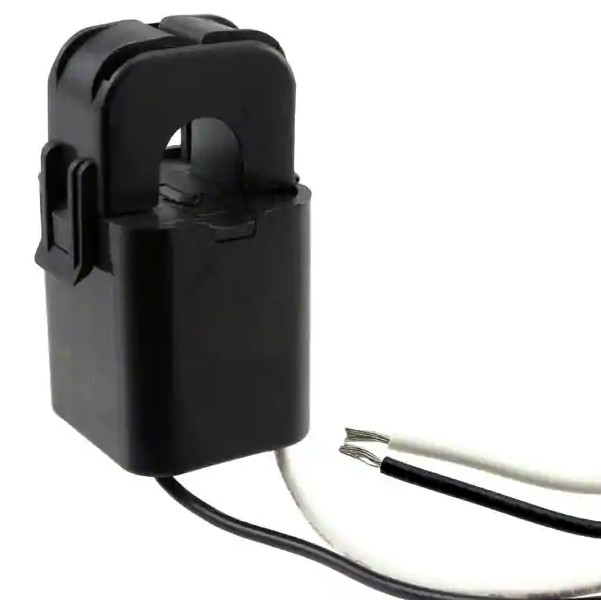

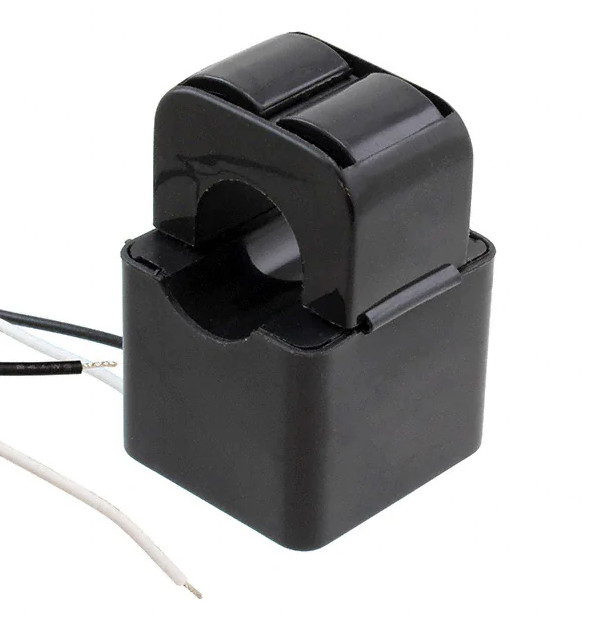

Điện áp thấp 5A ~ 600A Đầu vào 333mV 500mV Đầu ra cuộn dây Chia dòng Biến áp, Độ chính xác cao
Máy biến dòng lõi tách được thiết kế để lắp đặt nhanh chóng và dễ dàng. đo lường hiện tại.Một điện trở gánh chính xác bên trong qua cuộn thứ cấp của CT cung cấp đầu ra điện áp thấp an toàn và cho phép mở an toàn của cuộn thứ cấp
Đặc trưng:
Các ứng dụng:
Thông số cơ học
Thông số điện | Thông số cơ học | ||
Tần số | 50-2KHz | Trường hợp | PA / UL94-V0 |
Đầu vào được đánh giá | 5A-200A | Suốt chỉ | PBT |
Dải đo | 10% trong-120% trong | Cốt lõi | Thép silic |
Đầu ra định mức | 0,333V (AC) hoặc 0-500mA | Cơ cấu nội bộ | Epoxy |
Tỉ lệ | ≤ ± 1,0% | Xây dựng | Cà vạt |
Góc pha | ≤ ± 60 phút | Nhiệt độ hoạt động | -25oC ~ + 75oC |
Độ bền điện môi | 2,5KV / 1mA / 1 phút | Độ ẩm hoạt động | ≤85% |
Vật liệu chống điện | DC500V / 100MΩ tối thiểu | Kết nối đầu ra | Dây UL1015 20AWG 2,5m |
MÔ HÌNH | ACST | ||||
Tỉ lệ hiện tại | 300A / 100mA | 400A / 40mA | 500A / 50mA | 600A / 60mA | 300 ~ 600A / 0,333V |
Dòng điện chính | 300A | 400A | 500A | 600A | 300 ~ 600A |
Max.Current | 360A | 480A | 600A | 720A | 720A |
Đầu ra | 100mA | 40mA | 50mA | 60mA | 333mV |
Tải kháng | 50Ω | / | |||
Lớp học | 0,5 / 1,0 | ||||
Tỉ lệ lần lượt | 3000: 1 | 10000: 1 | 10000: 1 | 10000: 1 | / |
Mức độ bảo vệ | 7,5V0-P | 7,5V0-P | 7,5V0-P | 7,5V0-P | 7,5V0-P |
Hạng mục cách nhiệt | CATIII | ||||
Điều kiện vận hành | -20 ℃ ~ + 50 ℃, ≤85% RH, Không ngưng tụ, Có thể lắp đặt trong nhà & Bất kỳ hướng nào | ||||
Điều kiện lưu trữ | -30 ℃ ~ + 50 ℃, ≤85% RH, Không ngưng tụ |
Lưu ý: Tỷ lệ hiện tại ở trên là loại phổ biến, có thể tùy chỉnh khẩu phần theo
yêu cầu của khách hàng.
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
