Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi hiện tại: | 5 ~ 3000A | sản lượng: | 0-10V hoặc 0-5A |
|---|---|---|---|
| Độ chính xác: | 0,2、0,5、1,0 | Cấu trúc cuộn: | Hình xuyến |
| Số cuộn: | Tự động chuyển đổi | Tùy chỉnh: | Có |
| Điểm nổi bật: | chia lõi ct,chia dòng lõi |
||

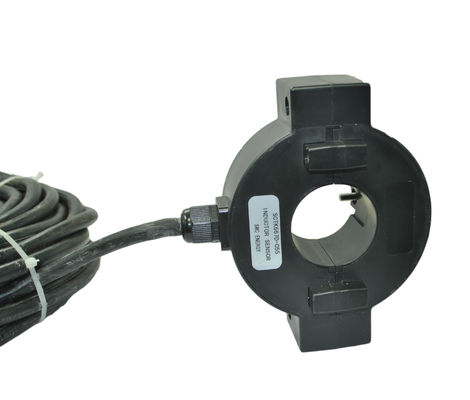

Máy biến dòng lõi chia dòng SCTK671 với đầu vào 5A đến 3000A và máy biến dòng không pha, Độ chính xác cao
Tính năng, đặc điểm:
Các ứng dụng:
Thông số điện
| Tần số | 50-400Hz |
| Xếp hạng đầu vào | 5A-3000A |
| Phạm vi đo | 5% trong 130% trong |
| Xếp hạng đầu ra | 0-10V (AC) hoặc 0-5A |
| Tỉ lệ | ≤ ± 0,2% |
| Góc pha | ≤ ± 10 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Vỏ | PC / UL94-V0 |
| Bobbin | PBT |
| Cốt lõi | Thép silic |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | UL101522AWGWire (Twinstedwire) 2,5m |
Lựa chọn loại
P / N | Xếp hạng đầu vào (A) | Đầu ra (mA / V) | Độ chính xác | Kích thước (mm) | ||||||||||
| Ø | Một | B | C | D | E | F | G | H | 1 | Ø2 | ||||
| SCTK671A-025 | 5-400A (5.100.400A) | 0-200mA 0-10V | 0,2,0,5,1,0 | 25 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17 | 5 | 5 |
| SCTK671A-045 | 50-1000A (50,400,1000A) | 0-500mA 0-10V | 0,2,0,5,1,0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13 | 5 | 5 |
| SCTK671A-065 | 100-1500A (100,1000,1500A) | 0-500mA 0-10V | 0,2,0,5,1,0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27 | 17 | 5 | 5 |
| SCTK671A-080 | 500-2000A (500,1500,2000A) | 0-500mA 0-10V | 0,2,0,5,1,0 | 80 | 144 | 144 | 28 | 97 | 134 | 104 | 27 | 17 | 5 | 5 |
| SCTK671A-100 | 800-3000A (800,2500,3000A) | 0-600mA 0-10V | 0,2,0,5,1,0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27 | 17 | 5 | 5 |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
