| Đầu vào: | 0A-3000A | Đầu ra: | 0-10V (AC) hoặc 0-5A |
|---|---|---|---|
| tần số: | 50-400KHz | Biến: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 |
| Lớp học: | 0,1, 0,2, 0,5 | Tùy chỉnh: | Đúng |
| Điểm nổi bật: | chia lõi ct,chia dòng lõi |
||

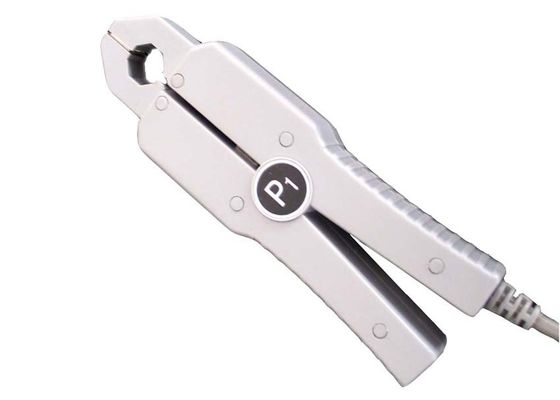

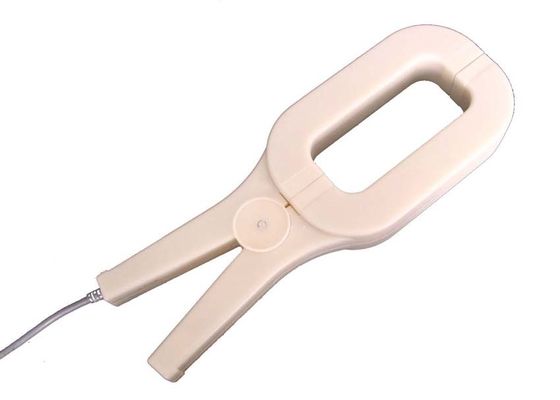

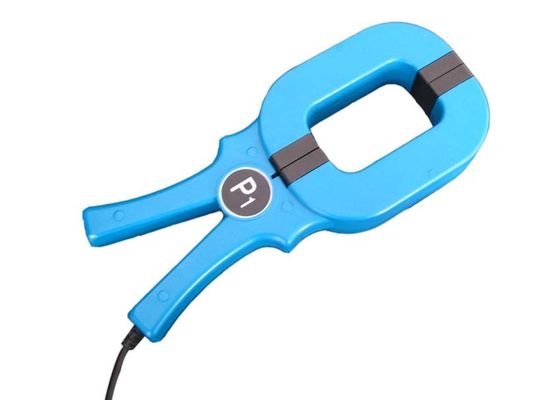

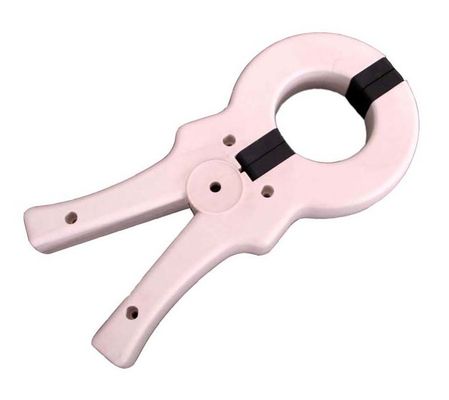

Máy biến dòng tách dòng kẹp kẹp dòng SCTK691 / 2 với Dòng hiện tại 100mA đến 3000A Thử nghiệm dòng một pha
Máy biến dòng hiện tại phù hợp với dòng retro (lõi chia) SCTK691 / 2 đã được thiết kế đặc biệt để tạo thuận lợi cho việc lắp đặt của chúng trong các công trình mạng mới hoặc hiện có. Chúng có thể được cài đặt mà không cần mở bất kỳ mạch cáp hoặc thanh cái. Nó có thể tiết kiệm thời gian và chi phí lắp đặt.
Tính năng, đặc điểm:
Các ứng dụng:
Thông số điện
| Tần số | 50-400KHz |
| Xếp hạng đầu vào | 5-3000A |
| Phạm vi đo | 5% trong 130% trong |
| Xếp hạng đầu ra | 0-10V (AC) hoặc 0-5A |
| Tỉ lệ | ≤ ± 0,1% |
| Góc pha | ≤ ± 10 phút |
| Độ bền điện môi | 3.0KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Vỏ | ABS / UL94-V0 |
| Bobbin | PBT |
| Cốt lõi | Thép silic / Permalloy |
| Cơ cấu nội bộ | Đinh ốc |
| Xây dựng | Đinh ốc |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây 1015 / 22AWG (dây đôi) 2,5m |
Lựa chọn loại
| P / N | Xếp hạng đầu vào (A) | Độ chính xác | Kích thước (mm) (ID-LWH) |
| SCTK691A-008 | 0-20A | 0,1,0,2,0,5 | 8.0-135.0-42.0-20.0 |
| SCTK691A-013 | 0-100A | 0,1,0,2,0,5 | 13.0-137.0-42.0-25.0 |
| SCTK691A-020 | 5-250A | 0,1,0,2,0,5 | 20.0-137.0-46.0-25.0 |
| SCTK691A-050 | 100-1200A | 0,1,0,2,0,5 | 50.0-215.0-104.0-27.0 |
| SCTK692A-085 | 100-1500A | 0,1,0,2,0,5 | 82.0 * 52.0-272.0-116.0-37.0 |
| SCTK692A-125 | 100-3000A | 0,1,0,2,0,5 | 125.0 * 52.0-327.0-116.0-37.0 |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
