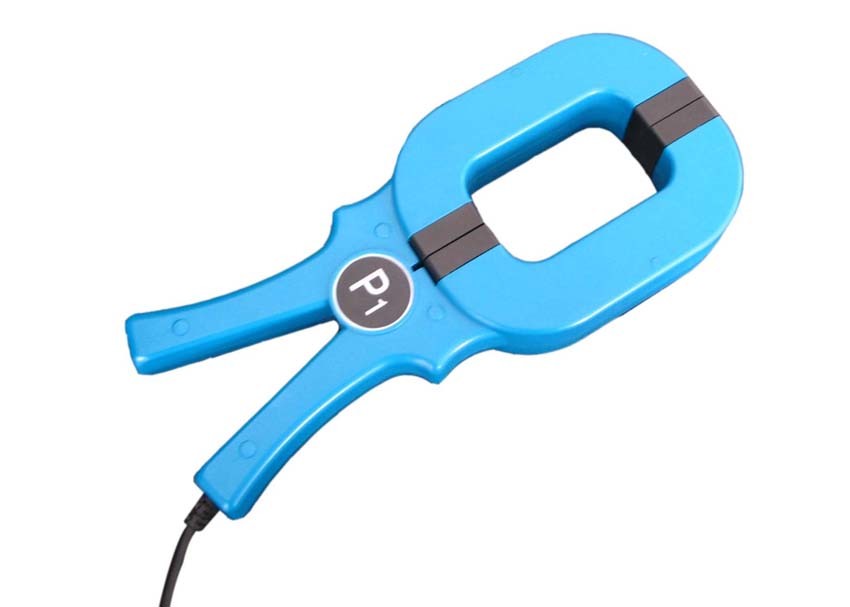

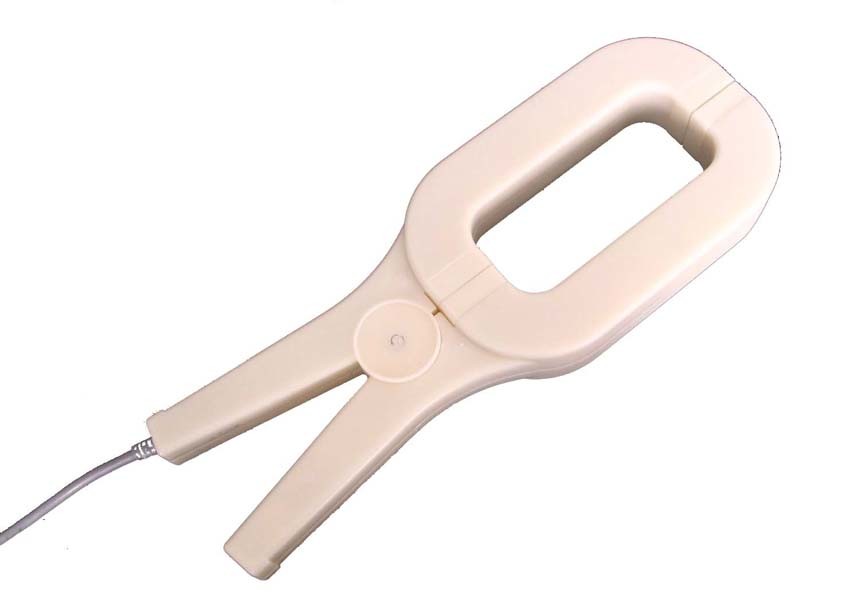

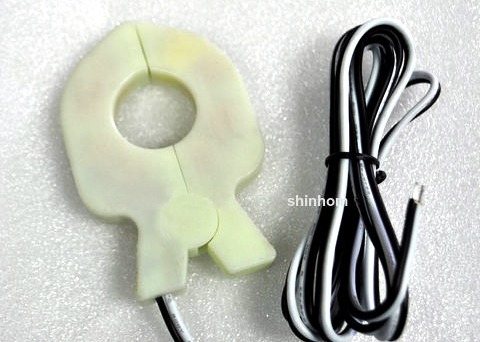

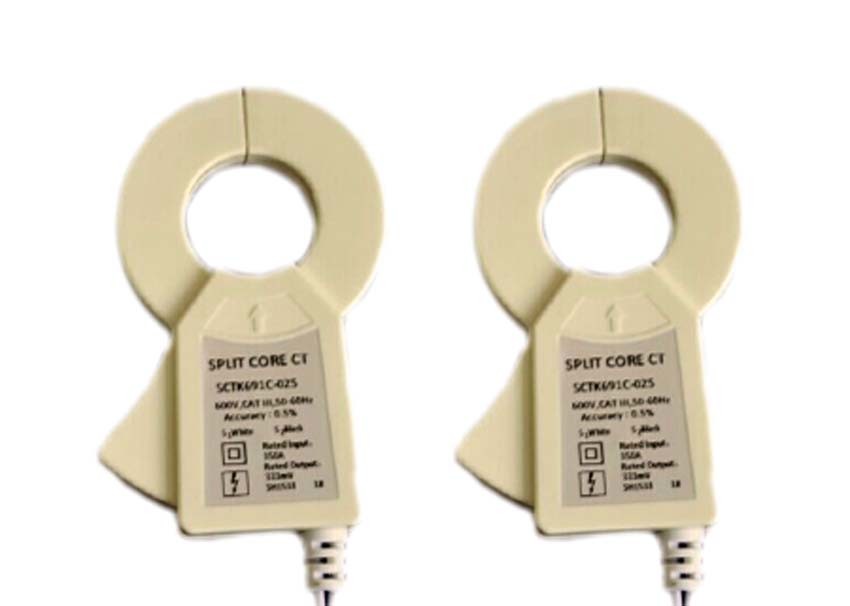

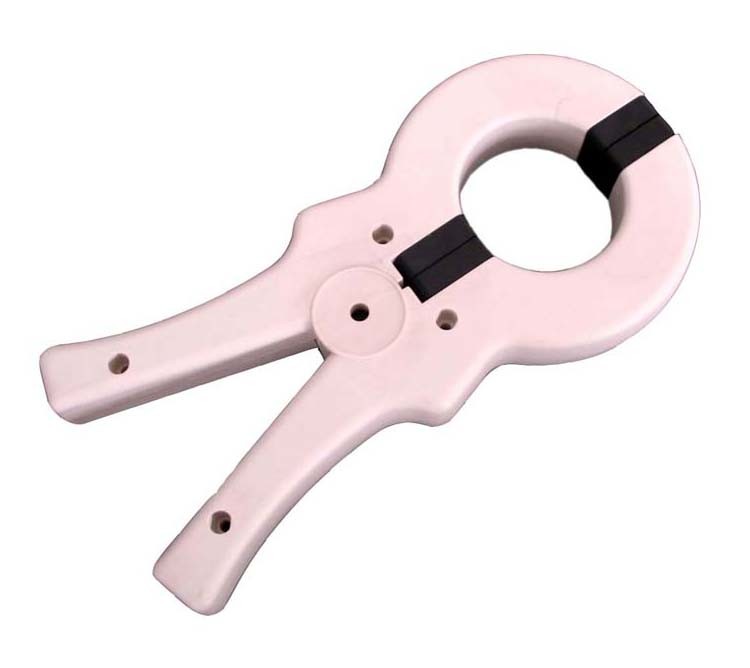

Bộ chia lõi có độ chính xác cao Máy biến áp 200A Đầu vào

Máy biến dòng tách lõi với đầu vào 5 đến 200A, Máy biến dòng kẹp có độ chính xác cao

Máy biến dòng kiểu lõi tách được thiết kế để lắp đặt nhanh chóng và dễ dàng.Thiết kế lõi tách cho phép đo dòng điện không tiếp xúc thông qua cảm ứng từ trường mà không cần ngắt kết nối các mạch cáp để lắp đặt CT.Phương pháp này cho phép đo dòng điện an toàn hơn, dễ dàng hơn và di động.


Đặc trưng:

1. Phạm vi kiểm tra: 5 đến 200A đầu vào AC, đầu ra 0-66,67mA
2. Thiết kế lõi chia, an toàn, dễ lắp đặt, di động
3. Cửa sổ bên trong rộng, cho phép kẹp các dây cáp lớn hoặc thanh cái
4. Kiểm tra lỗ thử nghiệm kích thước loạt kẹp rò rỉ Máy biến dòng AC
5. Máy biến dòng lõi tách với cấu trúc khớp và bản lề xen kẽ
6. Nhiều kích thước để đáp ứng tất cả các cài đặt hiện có

Các ứng dụng:

1. Đường dây và thiết bị đo lường, điều khiển và bảo vệ dòng điện
2. Đo dòng điện xoay chiều đến động cơ điện, thiết bị chiếu sáng, điều hòa không khí, v.v.
3. Tương thích với điều khiển nhiệt độ HVAC, quản lý điện năng, hệ thống tự động hóa tòa nhà

Thông số điện:
Tỷ lệ lượt: 1: 3000
Điện áp định mức: 1000V Max
Tần số: 50-60Hz
Đầu vào định mức: 0-200A
Đầu ra định mức: 0-66,67mA
Tải: 4,5Ω
Dải đo tối đa: 5% ~ 120% đầu vào định mức 200A
Độ chính xác: 0,5
Lỗi pha: ≤3 ° @ 5% ~ 120% đầu vào định mức 200A
Độ bền điện môi: cuộn dây 2,5KV / 50Hz / 1min đến nhà ở
Điện trở cách điện: DC500V / 100MΩ phút
Nhiệt độ hoạt động: -25 ℃ đến + 75 ℃
Nhiệt độ bảo quản: -40 ℃ đến + 85 ℃
Thông số cơ học:
Vỏ: PC / UL94-V0
Suốt chỉ: PBT
Cốt lõi: Permalloy
Cấu trúc bên trong: Epoxy
Xây dựng: Tie
Nhiệt độ hoạt động: －25 ℃ ～ ＋ 75 ℃
Độ ẩm hoạt động: ≤85%
Kết nối đầu ra: Dây UL1015 22AWG (dây nối đôi) 2.0m

Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
