Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi hiện tại: | 0 ~ 300A | Đầu ra: | 0-5A |
|---|---|---|---|
| Lớp học: | 0,5 | Cửa sổ bên trong: | 32,0mm |
| Phạm vi kiểm tra: | 1 ~ 120% | Tùy chỉnh: | Đúng |
| Điểm nổi bật: | Cảm biến dòng điện chia lõi hình xuyến,Cảm biến dòng điện lõi chia Permalloy,Cảm biến lõi chia DC500V |
||

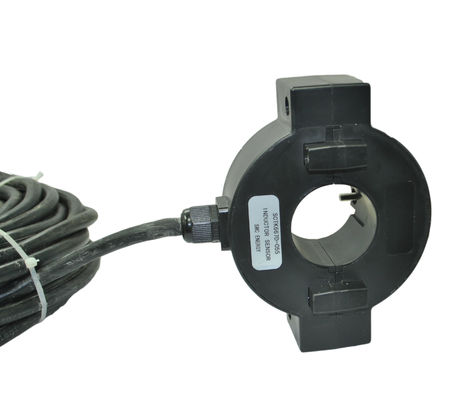

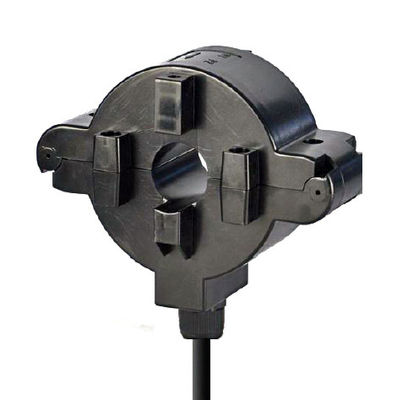

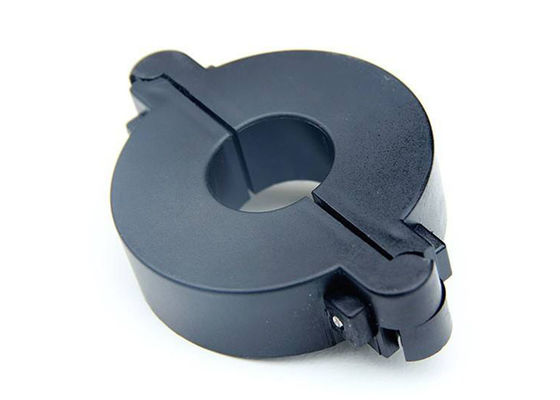

Dòng SCTK667D Cảm biến dòng điện lõi chia nhỏ hình xuyến 300A / 5A
Máy biến dòng hai lõi được thiết kế đặc biệt để tạo điều kiện thuận lợi cho việc lắp đặt chúng trong các công trình mạng mới hoặc đã có sẵn. Chúng có thể được lắp đặt mà không cần mở bất kỳ cáp hoặc mạch thanh cái nào.Một điện trở chính xác bên trong qua cuộn thứ cấp của CT cung cấp đầu ra điện áp an toàn thấp.Áp dụng cho đo lường, giám sát và bảo vệ dòng điện cho hệ thống dây điện và thiết bị. Đo dòng điện và công suất cho động cơ điện, chiếu sáng, máy nén khí, hệ thống sưởi và thông gió, thiết bị điều hòa và hệ thống điều khiển tự động hóa.Thiết bị giám sát dòng điện, công suất và năng lượng.Thiết bị bảo vệ rơ le.
Đặc trưng:
Thông số điện
| Tính thường xuyên | 50-60Hz |
| Đầu vào được đánh giá | 5A-300A |
| Dải đo | 1% trong-120% trong |
| Đầu ra định mức | 0-5A |
| Tỉ lệ | ≤ ± 0,1 ％ |
| Góc pha | ≤ ± 30 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Trường hợp | PC / UL94-V0 |
| Suốt chỉ | máy tính |
| Cốt lõi | Permalloy |
| Cơ cấu nội bộ | Epoxy |
| Sự thi công | Cà vạt |
| Nhiệt độ hoạt động | －25 ℃ ～ ＋ 75 ℃ |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Dây UL1015 22AWG (dây nối đôi) 2,5m |
Loại lựa chọn
| P / N | Đầu vào được đánh giá (MỘT) | Đầu ra (A) | Sự chính xác | Kích thước cửa sổ (mm) | |
| SCTK667D-025 | 50-400A | 1A / 5A | 0,5,1.0,3.0 | 25 | |
| SCTK667D-032 | 100-630A | 1A / 5A | 0,5,1.0,3.0 | 32 | |
| SCTK667D-045 | 100-1000A | 1A / 5A | 0,5,1.0,3.0 | 45 | |
| SCTK667D-055 | 100-1200A | 1A / 5A | 0,5,1.0,3.0 | 55 | |
| SCTK667D-065 | 100-1500A | 1A / 5A | 0,5,1.0,3.0 | 65 | |
| SCTK667D-080 | 200-2000A | 1A / 5A | 0,5,1.0,3.0 | 80 | |
| SCTK667D-100 | 500-3000A | 1A / 5A | 0,5,1.0,3.0 | 100 | |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
