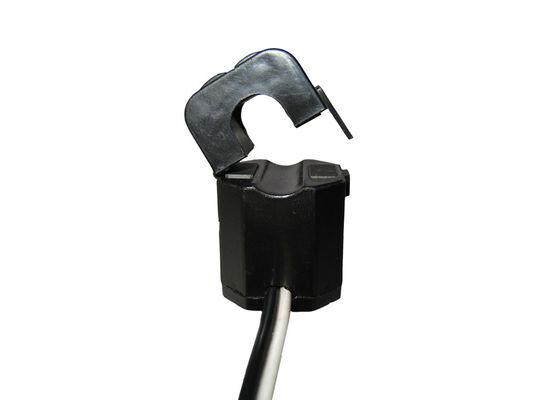

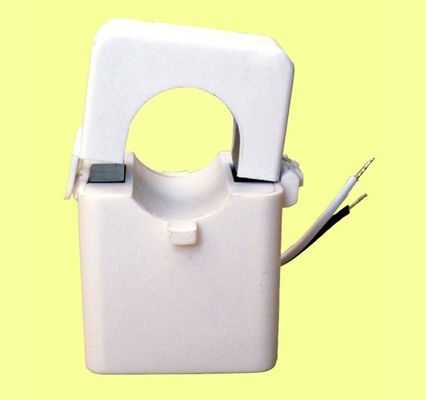

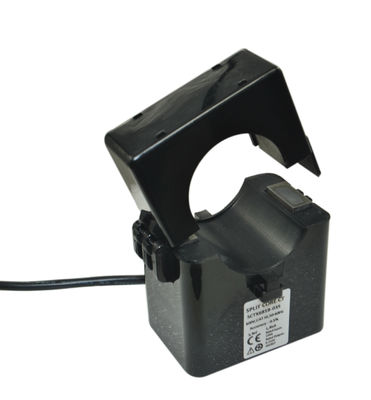

SCTK681B Dòng điện áp thấp 5A ~ 630A Đầu vào 333mV Đầu ra 500mV Biến dòng cuộn dây Chia dòng, Độ chính xác cao
Dòng máy biến dòng lõi tách SCTK681B được thiết kế để lắp đặt nhanh chóng và dễ dàng. , dễ dàng hơn và đo lường hiện tại di động.Một điện trở gánh chính xác bên trong qua cuộn thứ cấp của CT cung cấp đầu ra điện áp thấp an toàn và cho phép mở an toàn của cuộn thứ cấp
Đặc trưng:
Các ứng dụng:
Thông số cơ học
| Trường hợp | PA / UL94-V0 |
| Suốt chỉ | PBT |
| Cốt lõi | Permalloy |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Nhiệt độ hoạt động | －25 ℃ ～ ＋ 75 ℃ |
| Độ ẩm hoạt động | ≤85% |

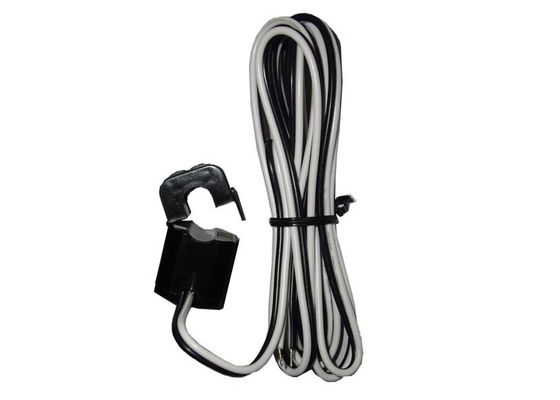

| Kết nối đầu ra | Dây UL1015 20AWG (dây nối đôi) 2,5m |
Thông số điện
| Tần số | 50Hz-2KHz |
| Đầu vào được xếp hạng | 5A-630A |
| Dải đo | 10% trong-130% trong |
| Đầu ra định mức | 0,333V (AC) hoặc 0-500mA |
| Tỉ lệ | ≤ ± 1,0% |
| Góc pha | ≤ ± 60 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Loại lựa chọn
| P / N |
Đầu vào được đánh giá (A) |
Đầu ra (mA / V) | Sự chính xác | Kích thước (mm) | ||||
| Ø0 | A | B | C | |||||
| SCTK681B-010 |
5-75A (5,10,20,50,75) |
0-50mA 0,333V |
0,5,1.0,3.0 | 10 | 41,5 | 30 | 26,5 | |
| SCTK681B-016 |
5-150A (5,10,50,100,150) |
0-100mA 0,333V |
0,5,1.0,3.0 | 16 | 53 | 36 | 30,5 | |
| SCTK681B-024 |
10-250A (10,50,100,200,250) |
0-200mA 0,333V |
0,5,1.0,3.0 | 24 | 70 | 51,5 | 39.0 | |
| SCTK681B-035 |
10-630A (20.100.250.400.600) |
0-500mA 0,333V |
0,5,1.0,3.0 | 35 | 84 | 65 | 41.0 | |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
