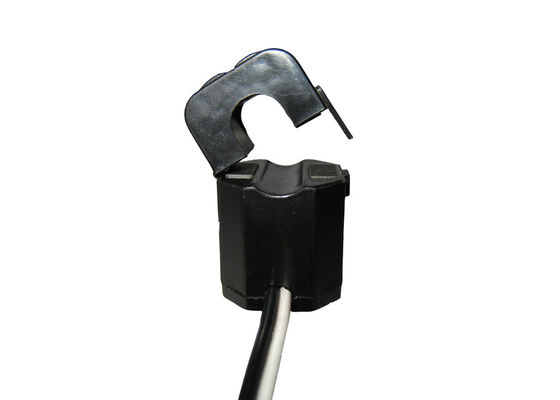

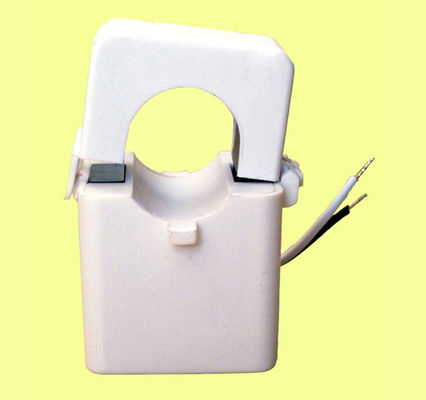

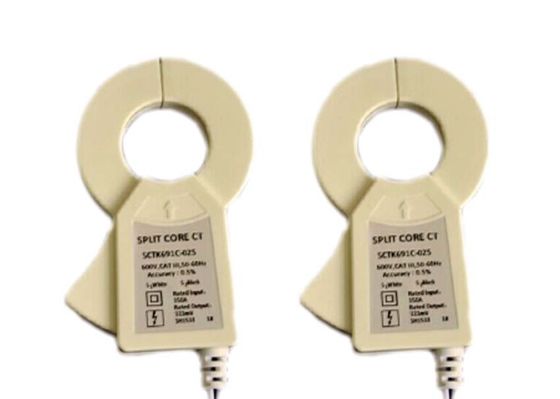

Dòng máy biến dòng lõi chia dòng SCTK681B được thiết kế để lắp đặt nhanh chóng và dễ dàng. Thiết kế lõi chia cho phép đo dòng không tiếp xúc thông qua cảm ứng từ trường mà không yêu cầu dây sơ cấp được lấy ngoại tuyến và ngắt kết nối để cài đặt CT. Phương pháp này cho phép an toàn hơn , đo lường hiện tại dễ dàng hơn và di động. Một điện trở gánh chính xác bên trong qua cuộn dây thứ cấp của CT cung cấp đầu ra điện áp thấp an toàn và cho phép mở an toàn thứ cấp
Tính năng, đặc điểm:
Các ứng dụng:
Thông số cơ học
| Vỏ | PA / UL94-V0 |
| Bobbin | PBT |
| Cốt lõi | Permalloy |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |

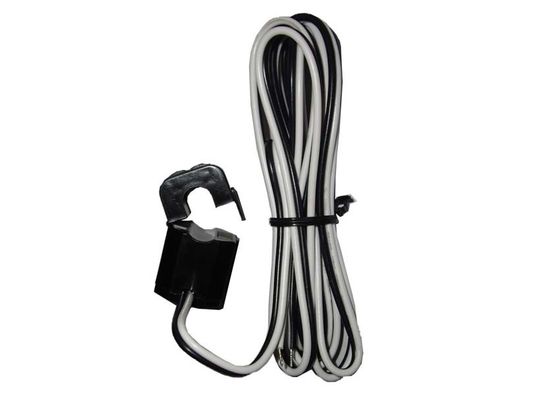

| Kết nối đầu ra | Dây UL1015 20AWG (dây đôi) 2,5m |
Thông số điện
| Tần số | 50Hz-2KHz |
| Xếp hạng đầu vào | 5A-630A |
| Phạm vi đo | 10% trong 130% trong |
| Xếp hạng đầu ra | 0,33V (AC) hoặc 0-500mA |
| Tỉ lệ | ≤ ± 1,0% |
| Góc pha | ≤ ± 60 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Lựa chọn loại
| P / N | Xếp hạng đầu vào (A) | Đầu ra (mA / V) | Độ chính xác | Kích thước (mm) | ||||
| Ø0 | Một | B | C | |||||
| SCTK681B-010 | 5-75A (5,10,20,50,75) | 0-50mA 0,33V | 0,5,1,0,3,0 | 10 | 41,5 | 30 | 26,5 | |

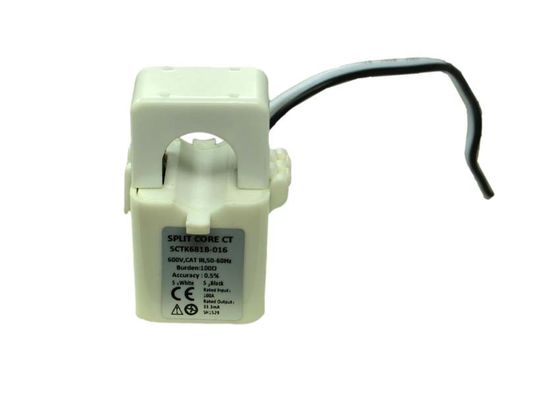

| SCTK681B-016 | 5-150A (5,10,50,100,150) | 0-100mA 0,33V | 0,5,1,0,3,0 | 16 | 53 | 36 | 30,5 | |
| SCTK681B-024 | 10-250A (10,50,100,200,250) | 0-200mA 0,33V | 0,5,1,0,3,0 | 24 | 70 | 51,5 | 39,0 | |
| SCTK681B-035 | 10-630A (20.100.250.400.600) | 0-500mA 0,33V | 0,5,1,0,3,0 | 35 | 84 | 65 | 41,0 | |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
