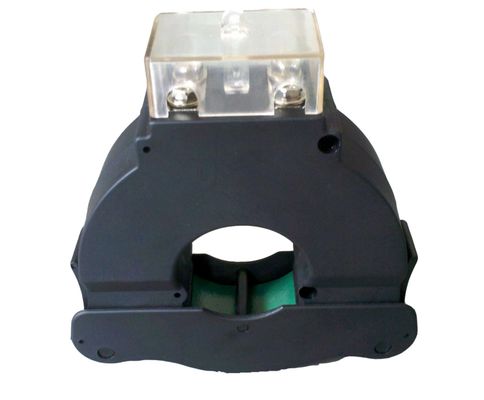

Máy biến dòng hiện tại phù hợp với dòng retro (lõi chia) SCTK673 đã được thiết kế đặc biệt để tạo thuận lợi cho việc lắp đặt của chúng trong các công trình mạng mới hoặc đã có. Chúng có thể được cài đặt mà không cần mở bất kỳ mạch cáp hoặc thanh cái. Một điện trở chính xác bên trong qua cuộn thứ cấp của CT cung cấp đầu ra điện áp an toàn thấp. Nó có thể tiết kiệm thời gian và chi phí lắp đặt.
Tính năng, đặc điểm:
Các ứng dụng:
Thông số điện
| Tần số | 50-400Hz |
| Xếp hạng đầu vào | 5A-1000A |
| Phạm vi đo | 5% trong 130% trong |
| Xếp hạng đầu ra | 0-10V (AC) hoặc 0-5A |
| Tỉ lệ | ≤ ± 0,2% |
| Góc pha | ≤ ± 10 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩ phút |
Thông số cơ học
| Vỏ | PC / UL94-V0 |
| Bobbin | PBT |
| Cốt lõi | Thép silic |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Độ ẩm hoạt động | ≤85% |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Kết nối đầu ra | UL101522AWGWire (Twinstedwire) 2,5m |
Lựa chọn loại
P / N | Xếp hạng đầu vào (A) | Đầu ra (mA / V) | Độ chính xác | Kích thước (mm) | |||||||||
| Ø | Một | B | C | D | E | F | G | 1 | Ø2 | ||||
| SCTK673A-025 | 5-400A (5.100.250.400A) | 0-200mA 0-10V | 0,2 0,5 1 | 25 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50-1000A (50.250.400,1000A) | 0-500mA 0-10V | 0,2 0,5 1 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
