Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Phạm vi hiện tại: | 100 ~ 1000A | sản lượng: | 5A / 1A |
|---|---|---|---|
| Cấu trúc cuộn: | Hình xuyến | Phạm vi đo: | 5% trong 130% trong |
| Tần số: | 50-400Hz | Tùy chỉnh: | Có |
| Điểm nổi bật: | máy biến dòng lõi chia dòng,cảm biến dòng lõi chia |
||

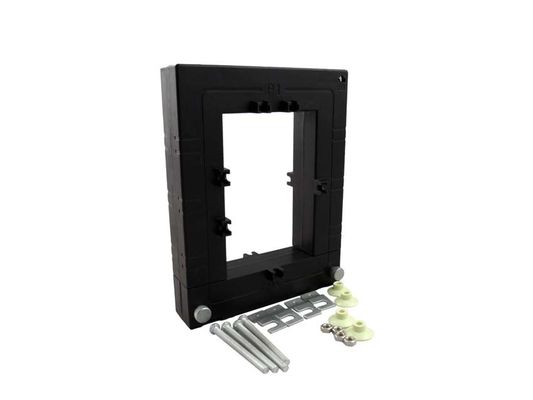

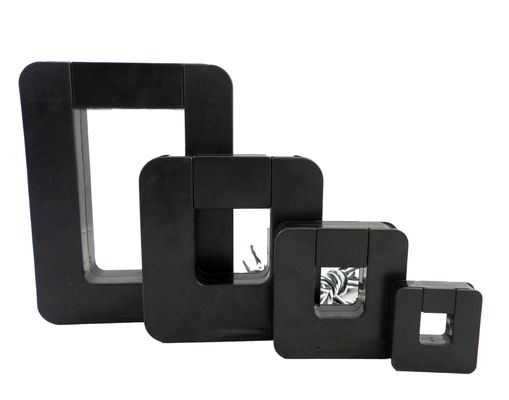

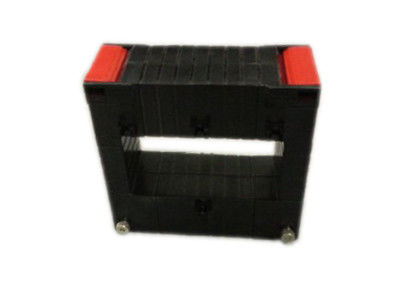

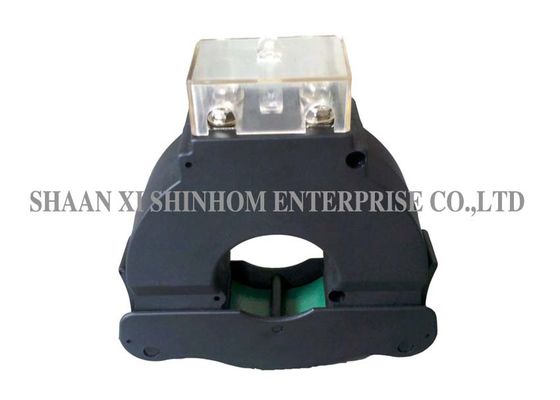

SCTK667A Series Split Core 100 đến 1000A đầu vào CT, Máy biến dòng hiện tại, Cảm biến hiện tại
Máy biến dòng hiện tại phù hợp với dòng retro (tách lõi) của SCTK667A đã được thiết kế đặc biệt để tạo thuận lợi cho việc lắp đặt của chúng trong các công trình mạng mới hoặc hiện có. Chúng có thể được cài đặt mà không cần mở bất kỳ mạch cáp hoặc thanh cái. Một điện trở chính xác bên trong qua cuộn thứ cấp của CT cung cấp đầu ra điện áp an toàn thấp. Nó có thể tiết kiệm thời gian và chi phí lắp đặt. Chủ yếu được sử dụng trong
Tính năng, đặc điểm:
Thông số điện
| Tần số | 50-400Hz |
| Xếp hạng đầu vào | 100A-1000A |
| Phạm vi đo | 5% trong 130% trong |
| Xếp hạng đầu ra | 5A / 1A |
| Tỉ lệ | ≤ ± 0,5% |
| Góc pha | ≤ ± 30 phút |
| Độ bền điện môi | 2,5KV / 1mA / 1 phút |
| Vật liệu chống điện | DC500V / 100MΩmi |
Thông số cơ học
| Vỏ | PA / UL94-V0 |
| Bobbin | PA |
| Cốt lõi | Thép silic |
| Cơ cấu nội bộ | Epoxy |
| Xây dựng | Cà vạt |
| Nhiệt độ hoạt động | －25oC ～ 75oC |
| Độ ẩm hoạt động | ≤85% |
| Kết nối đầu ra | Thiết bị đầu cuối |
Lựa chọn loại
| Đầu ra đầu vào | Gánh nặng (VA) / Lớp | Đầu ra đầu vào | Gánh nặng (VA) / Lớp | ||||
| (A) | 0,5 | 1 | 3.0 | (A) | 0,5 | 1 | 3.0 |
| 100/5 | 1,5 | 2,5 | 3,75 | 100/1 | 1,5 | 2,5 | 3,75 |
| 150/5 | 1,5 | 2,5 | 3,75 | 150/1 | 1,5 | 2,5 | 3,75 |
| 200/5 | 1,5 | 2,5 | 5 | 200/1 | 1,5 | 2,5 | 5 |
| 250/5 | 1,5 | 2,5 | 5 | 250/1 | 1,5 | 2,5 | 5 |
| 300/5 | 2,5 | 2,5 | 5 | 300/1 | 1,5 | 2,5 | 5 |
| 400/5 | 2,5 | 3,75 | 5 | 400/1 | 2,5 | 3,75 | 5 |
| 500/5 | 2,5 | 3,75 | 5 | 500/1 | 2,5 | 3,75 | 5 |
| 600/5 | 2,5 | 3,75 | 5 | 600/1 | 2,5 | 3,75 | 5 |
| 800/5 | 5 | 10 | 15 | 800/1 | 5 | 10 | 15 |
| 1000/5 | 5 | 10 | 15 | 1000/1 | 5 | 10 | 15 |
Ghi chú: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh
