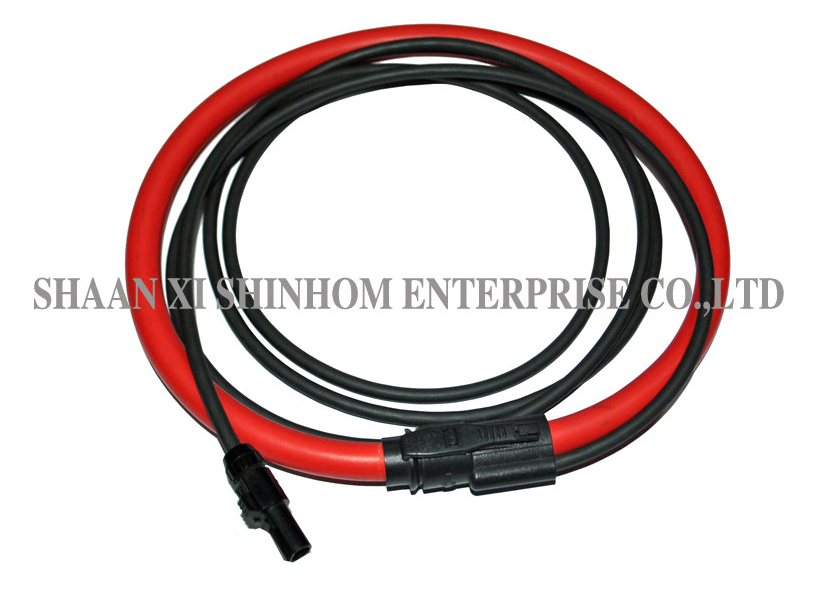

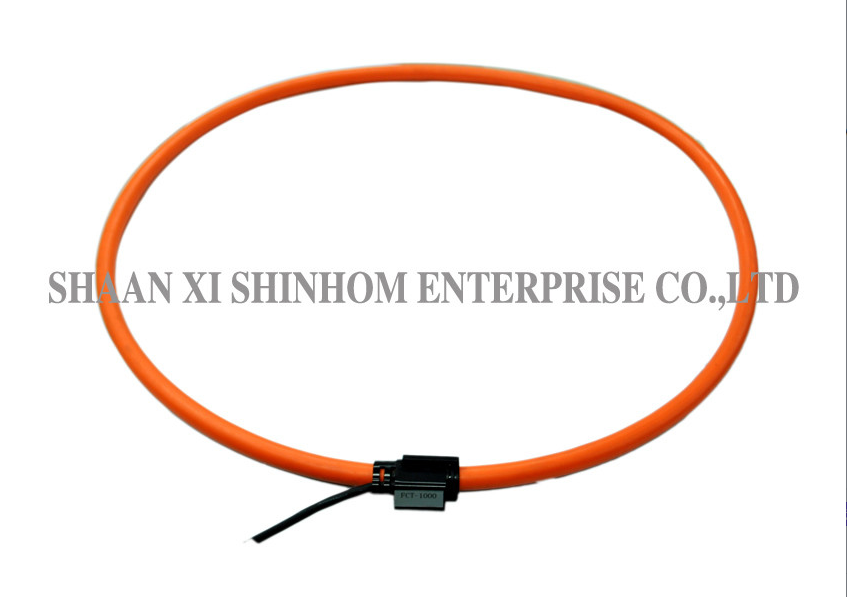

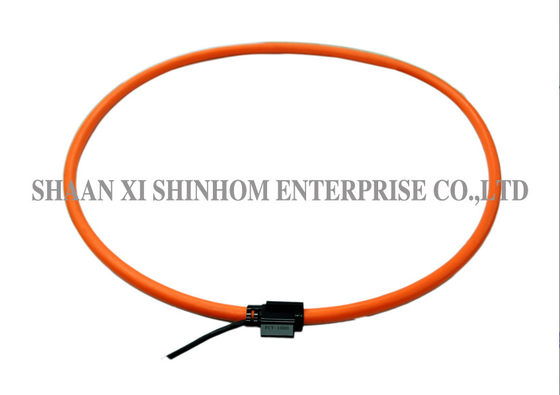

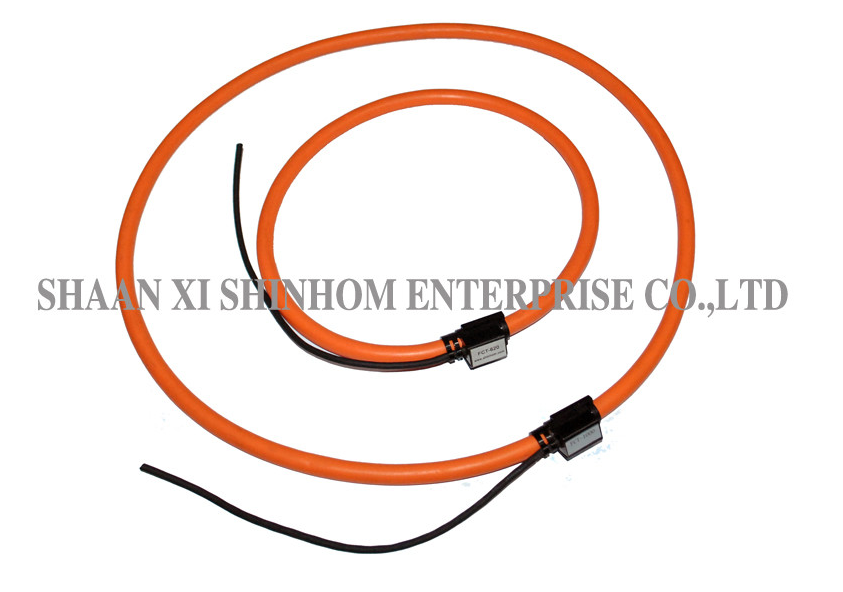

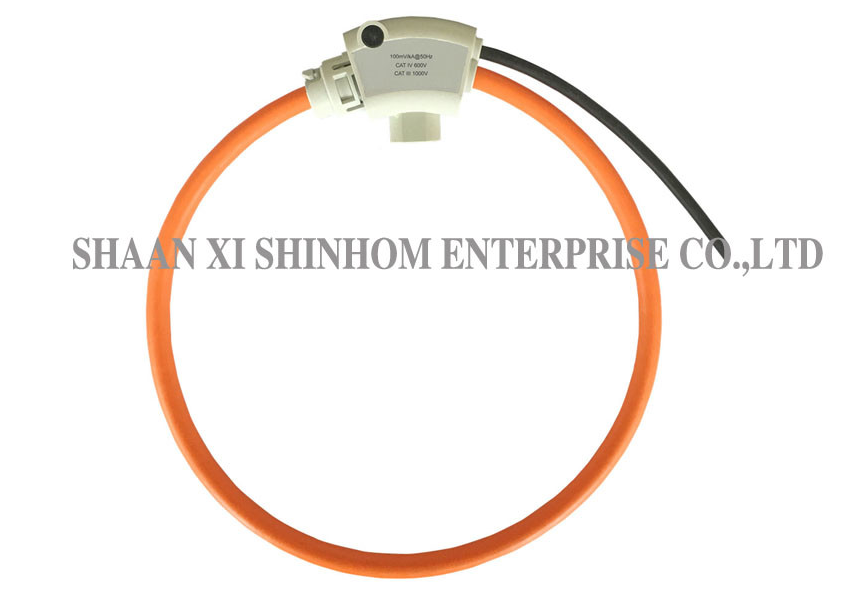

Đây là biến dòng Rogowski linh hoạt là cảm biến dòng AC được thiết kế để lắp đặt cố định. Nó kết hợp một cuộn dây cảm biến Rogowski mỏng, linh hoạt, có thể đóng mở với bộ điều chỉnh tín hiệu, cung cấp phép đo dòng điện RMS thực chính xác. Sản phẩm mang lại độ tuyến tính cao và dải động rộng. Thiết kế lõi tách rời linh hoạt cho phép lắp đặt nhanh chóng mà không làm gián đoạn mạch, và thích ứng với các dây dẫn có kích thước lớn hoặc hình dạng không đều. Không có nguy cơ hở mạch thứ cấp và nó có khả năng chống quá tải mạnh mẽ. Đo lường không xâm lấn không rút năng lượng từ mạch chính. Cảm biến cung cấp sự nhất quán trong phép đo tuyệt vời bất kể vị trí của dây dẫn bên trong cuộn dây, với khả năng loại bỏ nhiễu dòng điện bên ngoài vượt trội. Nó được sử dụng rộng rãi trong giám sát dòng điện cao, giám sát chất lượng điện năng, phân tích hài, giám sát năng lượng và bảo vệ rơ le.
Tính năng
Ứng dụng
Thông số kỹ thuật
| TRANSDUCER | ||
| Chiều dài cuộn dây: | 210/350/420/510/600/800mm | |
| Đường kính bên trong: | 60/103/125/155/180/245mm (±10%) | |
| Tiết diện cuộn dây: | 6.5±0.2 mm/8±0.2 mm/10±0.2 mm | |
| Gắn kết: | giá đỡ lưỡi lê | |
| Chất liệu: | nhựa nhiệt UL94-V0 | |
| cuộn dây: đen, đỏ, vàng, xanh dương (màu khác có thể tùy chỉnh) | ||
| Màu sắc: | đơn vị đóng: đen | |
| CÁP KẾT NỐI | ||
| Loại: | cáp (có đầu nối 3 dây) | |
| cáp + giao diện BNC/O scilloscope | ||
| Chiều dài: | 3000 mm (tiêu chuẩn), chiều dài khác có thể tùy chỉnh. | |
| Chất liệu: | Xy23/0.1 Ts/2C+A+B | |
| Màu sắc: | đen cam | |
| ĐẶC TÍNH ĐIỆN | ||
| Mức đầu ra (RMS): | 40mV/1000A @50Hz | |
| 80mV/1000A @50Hz | ||
| 100mV/1000A @50Hz | ||
| Độ chính xác: | cấp 1.0 (cuộn dây phải được hiệu chuẩn với trở kháng tải bộ khuếch đại/tích phân) | |
| Độ tuyến tính (10% đến 100% phạm vi): | ±0.1% giá trị đọc | |
| Dải tần số/Băng thông: | khoảng 10Hz đến 10MHz | |
| Độ dịch pha: | 90° | |
| Độ nhạy vị trí dây dẫn: | Tối đa ±2% | |
| Ảnh hưởng của trường bên ngoài: | Tối đa ±2% | |
| ĐIỀU KIỆN MÔI TRƯỜNG | ||
| Nhiệt độ hoạt động: | từ -20℃ đến +75℃ | |
| Nhiệt độ lưu trữ: | từ -30℃ đến +75℃ (khuyến nghị nhiệt độ bình thường) | |
| An toàn | ||
| Điện áp làm việc (tối đa): | 1000Vrms CATIII | |
| 600Vrms CATIV | ||
| Kiểm tra Hipot | 3000Vrms @50/60Hz 1 phút. | |
Kích thước
| Kích thước (mm) | ZRC-210 | ZRC-350 | ZRC-420 | ZRC-510 | ZRC-600 | ZRC-800 |
| A Kích thước cửa sổ ((mm)±10% | 60mm | 103mm | 125mm | 155mm | 180mm | 245mm |
| B Đường kính ngoài cuộn dây Rogowski (mm)±10% | 73mm | 120mm | 141mm | 171mm | 201mm | 266mm |
| C Đường kính cuộn dây Rogowski | 6.5mm | 8mm | 8mm | 8mm | 10.5mm | 10.5mm |
| D Đường kính dây dẫn | 4mm | 4mm | 4mm | 4mm | 4mm | 4mm |
Có nhiều thông số kỹ thuật khác nhau cho bạn lựa chọn.
Câu hỏi thường gặp
H: Sự khác biệt giữa cuộn dây Rogowski và biến dòng truyền thống (CT) là gì?
A: Cuộn dây Rogowski sử dụng cấu trúc lõi không khí không có lõi từ. Nó không gặp vấn đề bão hòa lõi, mang lại độ tuyến tính cực cao (từ 1A đến 100kA) và dải động rất rộng. Cuộn dây Rogowski cũng không có nguy cơ điện áp cao khi mạch thứ cấp bị hở, với khả năng chống quá tải mạnh mẽ. CT truyền thống có lõi sắt và gặp vấn đề bão hòa ở cả dòng điện thấp và cao, với dải động hạn chế. Hở mạch thứ cấp có thể tạo ra điện áp cao nguy hiểm.
H: Ưu điểm của cuộn dây Rogowski linh hoạt trong đo lường dòng điện cao là gì?
A: Cuộn dây Rogowski linh hoạt nhẹ và có thể uốn cong. Nó có thể quấn quanh các dây dẫn có kích thước lớn hoặc hình dạng không đều, làm cho nó phù hợp với các lắp đặt bị hạn chế về không gian. So với CT cứng truyền thống, thiết kế linh hoạt mang lại lắp đặt dễ dàng hơn, đặc biệt phù hợp với các dự án nâng cấp và các ứng dụng không thể tắt nguồn.
