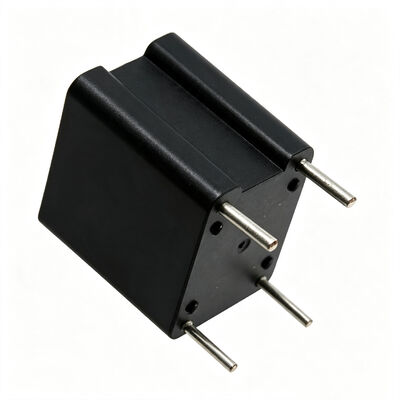

Biến áp dòng gắn trên PCB có độ chính xác cao dòng ACST-2 Lên đến 15A để cảm biến dòng SMPS

Máy biến dòng có độ chính xác cao gắn trên PCB dòng ACST-2 với phạm vi dòng điện tối đa lên đến 15A có sẵn

cácDòng ACST-2Máy biến dòng gắn trên PCB có độ chính xác cao được thiết kế để chuyển đổi các ứng dụng cảm biến dòng điện cung cấp điện. Dòng điện định mức lên tới 15A, với dải tần từ 10kHz đến 200kHz. Có bốn tùy chọn tỷ lệ vòng quay tiêu chuẩn: 1:50, 1:100, 1:200 và 1:300, với các vòng quay thứ cấp tương ứng là 50, 100, 200 và 300 vòng. Sản phẩm sử dụng cuộn sơ cấp 1 vòng và hệ thống cách điện 130°C. Điện áp cách ly là 3750Vrms, đáp ứng yêu cầu cách điện IEC950. Nó hỗ trợ cả hai chế độ hoạt động đơn cực và lưỡng cực. Nó được sử dụng rộng rãi trong các ứng dụng lấy mẫu dòng điện cung cấp điện, bảo vệ quá dòng và kiểm soát phản hồi.

ĐẶC TRƯNG

• Đáp ứng yêu cầu cách điện IEC950
• Điện áp đánh thủng sơ cấp đến thứ cấp 3750Vrms
• Dải tần số 10kHz đến 200kHz
• Phạm vi hiện tại: tối đa lên tới 15A
• Tỷ lệ quay: 1:50, 1:100, 1:200, 1:300 có sẵn
• Nhiệt độ hoạt động: -40 đến 85°C

Ứng dụng

• Chuyển mạch cảm biến dòng điện

• Mạch bảo vệ quá dòng

• Kiểm soát phản hồi hiện tại

• Bộ chuyển đổi điện tần số cao

• Nguồn điện chuyển mạch đơn cực

• Nguồn cung cấp năng lượng chuyển mạch lưỡng cực

• Bộ chuyển đổi DC-DC

• Giám sát dòng xung

THÔNG TIN KỸ THUẬT

• Các máy biến áp cảm nhận dòng điện này có cuộn dây sơ cấp 1 vòng, vòng dây thứ cấp (Ns) như được chỉ ra trong bảng và hệ thống cách điện 130oC.
• Các giá trị tham chiếu dành cho hoạt động đơn cực, 50kHz, hệ số nhiệm vụ 40% và mức tăng nhiệt độ ước tính là 55oC.
• Dòng điện cảm nhận cực đại có thể sử dụng tối đa (IPK) phụ thuộc vào mức tăng nhiệt độ hoặc độ bão hòa lõi, cần được đánh giá trong các điều kiện vận hành.
• Các Máy biến áp cảm biến dòng điện này được khuyên dùng cho các ứng dụng cấp nguồn ở chế độ chuyển mạch, đơn cực hoặc lưỡng cực, hoạt động ở tần số từ 10kHz đến 200kHz.
• Hệ số tỷ lệ (KVI) tỷ lệ thuận với điện trở đầu cuối (RT) và bằng 1 volt/amp khi RT=NS.
• Độ tự cảm thứ cấp (Ls) được đo ở tần số 15kHz và 0,5V đối với ACST-2050,1V đối với ACST-2100, 2V đối với ACST-2200 và 3V đối với ACST-2300.

Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh

Câu hỏi thường gặp

Câu hỏi: Hệ số tỷ lệ được tính cho dòng ACST-2 như thế nào?

A: Hệ số tỷ lệ KVI tỷ lệ thuận với điện trở kết thúc RT. Công thức là KVI = 1V/A × (RT / Ns), trong đó Ns là số vòng dây thứ cấp. Khi RT = Ns (tính bằng Ω), KVI = 1V/A, nghĩa là 1A dòng điện sơ cấp tạo ra 1V điện áp đầu ra thứ cấp. Ví dụ: đối với ACST-2050 (Ns=50), với điện trở kết thúc 50Ω, dòng điện sơ cấp 1A tạo ra đầu ra thứ cấp 1V.

Hỏi: Làm thế nào để chọn tỷ lệ rẽ đúng?

A: Việc lựa chọn tỷ số vòng dây phụ thuộc vào phạm vi dòng điện sơ cấp và điện áp lấy mẫu thứ cấp cần thiết. Tỷ lệ vòng dây thấp hơn (ví dụ: 1:50) có ít vòng dây thứ cấp hơn, dòng điện đầu ra cao hơn và phù hợp với cảm biến dòng điện lớn hơn. Tỷ lệ vòng dây cao hơn (ví dụ: 1:300) có nhiều vòng dây thứ cấp hơn, dòng điện đầu ra thấp hơn và phù hợp với dòng điện nhỏ hơn hoặc các ứng dụng yêu cầu điện áp đầu ra cao hơn. Chúng tôi khuyên bạn nên chọn dựa trên giá trị điện trở kết thúc và dòng điện sơ cấp cực đại.

Hỏi: Sự khác biệt giữa chế độ hoạt động đơn cực và lưỡng cực là gì?

Trả lời: Ở chế độ đơn cực, dòng điện sơ cấp luôn chạy theo cùng một hướng (dương hoặc âm), thường thấy trong các cấu trúc liên kết như bộ chuyển đổi flyback. Ở chế độ lưỡng cực, dòng điện sơ cấp xen kẽ giữa dương và âm, thường thấy trong các cấu trúc liên kết như bộ chuyển đổi kéo đẩy và toàn cầu. Dòng ACST-2 hỗ trợ cả hai chế độ. Dữ liệu hiệu suất tham chiếu được cung cấp ở tần số 50kHz với chu kỳ hoạt động 40%.
