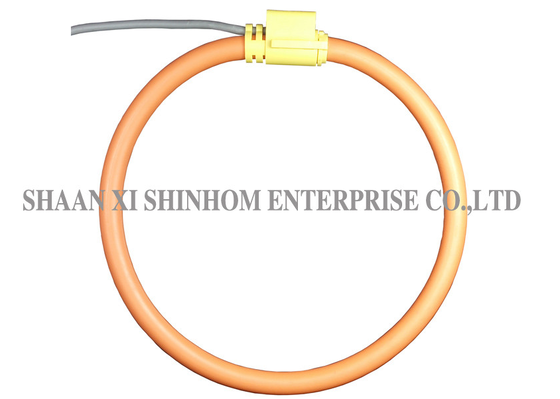

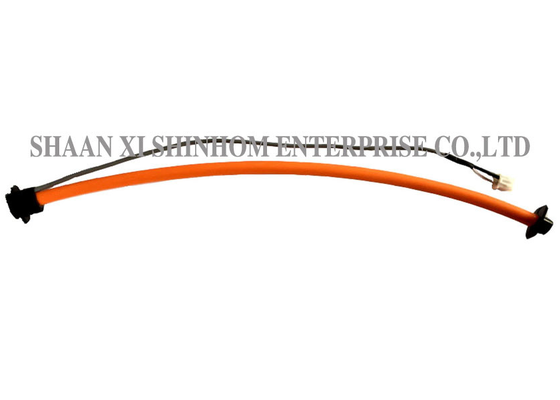

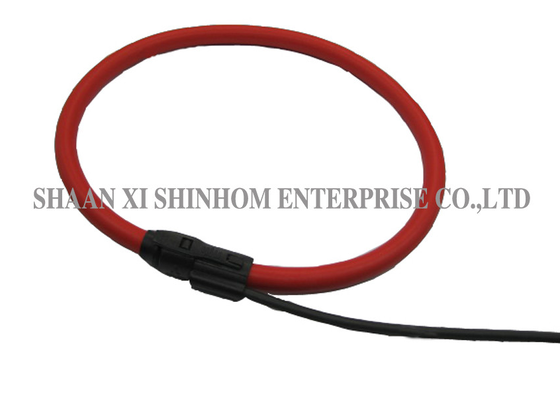

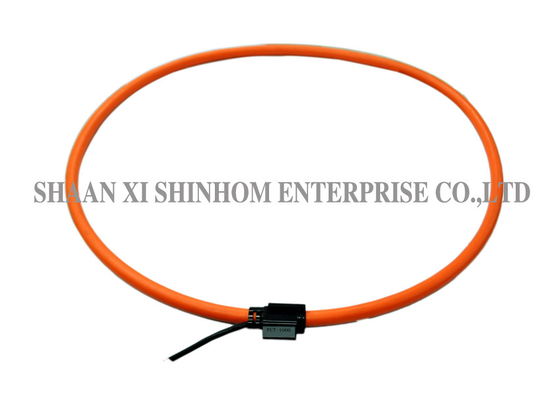

Cái này.bộ biến áp dòng điện Rogowski hiệu suất cao / biến áp dòng lõi phân chia linh hoạtlà một cảm biến dòng AC được thiết kế để lắp đặt vĩnh viễn. Nó kết hợp một cuộn dây cảm biến Rogowski mỏng, linh hoạt, snap-on với một điều hòa tín hiệu,cung cấp đo lường dòng điện RMS chính xác cho các ứng dụng như giám sát dòng điện cao, phân tích chất lượng năng lượng, và bảo vệ rơle.Sản phẩm cung cấptính tuyến tính caovà aphạm vi động lực rộngtừ1A đến 100kANó có thể thích nghi với các dây dẫn lớn hoặc hình dạng bất thường, hỗ trợ lắp đặt không xâm lấn, có khả năng chống quá tải mạnh mẽ và không gây nguy hiểm khi đường phụ mở.Nó là một sự lựa chọn lý tưởng cho việc giám sát năng lượng và đo lường công nghiệp.
Đặc điểm
Ứng dụng
Thông số kỹ thuật
|
Mô hình
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
Chiều dài cuộn
|
420mm
|
510mm
|
620mm
|
800mm
|
|
Kích thước cửa sổ
|
120mm
|
150mm
|
185mm
|
240mm
|
|
Trọng lượng
|
105g
|
120g
|
135g
|
165g
|
|
Điện bình thường tham chiếu
|
1000A
|
3000A
|
6000A
|
10kA
|
|
Chống cuộn dây
|
từ 100 đến 300 Ω hoặc 10kΩ
|
|||
|
Phần cuộn dây
|
8mm
|
|||
|
Chiều dài chì
|
2m
|
|||
|
Lượng sản xuất (di/dt)
|
Không hiệu chỉnh
|
120mV/kA/50Hz
|
||
|
Được hiệu chỉnh
|
50mV/kA/50Hz
|
|||
|
85mV/kA/50Hz
|
||||
|
100mV/kA/50Hz
|
||||
|
Đọc chính xác
|
Được hiệu chuẩn < 0,5% (vị trí trung tâm, 25°C)
Độ khoan không hiệu chuẩn < 5% (vị trí trung tâm, 25°C) |
|||
|
Nhiệt độ
|
Không hiệu chỉnh 200ppm/C
|
|||
|
|
Định chuẩn 400ppm/C
|
|||
|
Lỗi vị trí
|
± 1% tối đa
|
|||
|
Khả năng đầu ra trên 0A ((sự trượt không)
|
≤1mV
|
|||
|
Lỗi pha
|
≤0,5°
|
|||
|
Tính tuyến tính
|
± 0,2% của số liệu đọc
|
|||
|
Dải băng thông
|
1Hz đến 1MHz ((-3dB)
|
|||
|
Hoạt động
nhiệt độ |
-30 °C đến 80 °C
|
|||
|
Lưu trữ
nhiệt độ |
-40°C đến 90°C
|
|||
|
Các yêu cầu khác, vui lòng liên hệ với chúng tôi để OEM.
|
||||
|
|
|
|
|
|
|
Độ khoan dung kích thước:
|
|
|
|
|
|
A, B, C, F: ± 5mm, D: ± 0,2mm, E: ± 10mm
|
|
|
|
|
|
Kích thước ((mm)
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
A.Kích thước cửa sổ A
|
125
|
155
|
190
|
245
|
|
B. Windows kích thước B
|
120
|
150
|
185
|
240
|
|
C.Coil O.D.
|
147
|
172
|
202
|
267
|
|
D.Phần cuộn
|
11
|
|
|
|
|
E.Tổng chiều dài của cáp chì
|
2000
|
|
|
|
|
F: Chiều dài cuộn
|
420
|
510
|
620
|
800
|
Dưới đây là một loạt các thông số kỹ thuật để bạn lựa chọn.
Câu hỏi thường gặp
Q: Sự khác biệt giữa cuộn Rogowski và biến áp dòng truyền thống (CT) là gì?
A:Một cuộn Rogowski sử dụng một cấu trúc lõi không khí không có lõi từ tính.tính tuyến tính cực cao(từ 1A đến 100kA) và aphạm vi động rất rộngVòng xoắn Rogowski cũng trình bàyKhông có nguy cơ điện áp caoCT truyền thống có lõi sắt và bị các vấn đề bão hòa ở cả dòng điện thấp và cao, với phạm vi động lực hạn chế.Các mạch mở thứ cấp có thể tạo ra điện áp cao nguy hiểm.
Q: Những lợi thế của một cuộn dây Rogowski linh hoạt trong phép đo dòng điện cao là gì?
A:Các cuộn Rogowski linh hoạt lànhẹvàcó thể uốn congNó có thể được bọc xung quanh các dây dẫn lớn hoặc hình dạng bất thường, làm cho nó phù hợp với các cài đặt không gian hạn chế.cài đặt dễ dàng hơn, đặc biệt phù hợp với các dự án nâng cấp và các ứng dụng không thể tắt điện.
Hỏi: Vị trí của dây dẫn có ảnh hưởng đến độ chính xác đo không?
A:Vòng Rogowski này sử dụng một thiết kế tối ưu hóa vớisự nhất quán đo lường tuyệt vờiNó cũng cung cấp cho cácphản xạ tốt hơn đối với sự can thiệp của dòng điện bên ngoàiĐiều này đảm bảo độ chính xác đo lường cao ngay cả khi dây dẫn không tập trung trong cuộn dây trong quá trình lắp đặt thực tế.
Hỏi: Sự an toàn của cuộn dây Rogowski về quá tải và mạch mở là gì?
A:Cuộn dây Rogowski có mộtcấu trúc lõi không khíkhông có vấn đề bão hòa lõi. ngắn hạn cao hiện tại quá tải sẽ không làm hỏng thiết bị.tín hiệu điện áp thấp, vì vậy một mạch mở trình bàyKhông có nguy cơ điện áp cao, đảm bảo hoạt động an toàn và đáng tin cậy.
