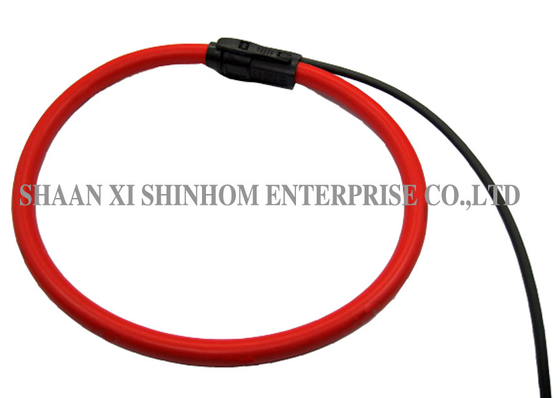

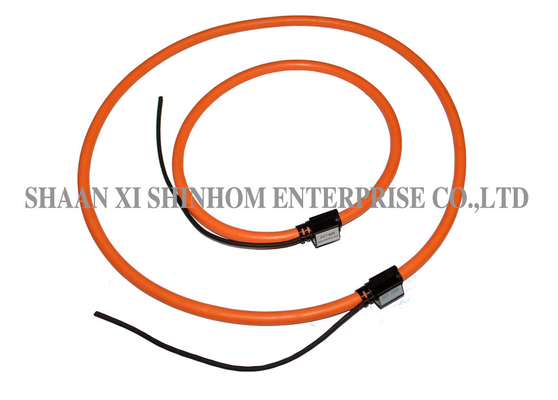

Cảm biến dòng điện cuộn Rogowski linh hoạt lõi tách rời là cảm biến dòng điện AC được thiết kế để lắp đặt cố định. Nó kết hợp một cuộn dây Rogowski mỏng, linh hoạt, có thể gài với bộ điều chỉnh tín hiệu, cung cấp phép đo dòng điện RMS thực chính xác. Sản phẩm phù hợp để đo dòng điện từ mức ampe đến hàng trăm kiloampe. Độ tuyến tính cao và thiết kế không lõi mang lại đáp ứng tần số rộng, phù hợp với nội dung hài và đo lường quá độ. Thiết kế lõi tách rời linh hoạt có thể quấn quanh dây dẫn lớn hoặc có hình dạng không đều, làm cho nó phù hợp với các cài đặt bị hạn chế về không gian. Lắp đặt không xâm lấn không rút điện từ mạch chính. Nó có khả năng chống quá tải mạnh, và các mạch hở thứ cấp không gây nguy hiểm. Nó được sử dụng rộng rãi trong giám sát dòng điện cao, đo lường gợn sóng DC, giám sát hài và quá độ, giám sát chất lượng điện năng, đồng hồ đo năng lượng điện tử, giám sát điện năng, bảo vệ rơ-le và quản lý hài.Tính năng
| ZRC-50 | ZRC-100 | ZRC-150 | Chiều dài cuộn dây | |
| 214mm | 375mm | 535mm | Kích thước cửa sổ | |
| 50mm | 100mm | 150mm | Dòng điện định mức tham chiếu | |
| 600A | 1000A | 3000A | Cân nặng | |
| Khoảng 100-120g | Tỷ lệ | |||
| Đã hiệu chuẩn | 100mV/kA@50Hz |
85mV/kA@50Hz 50mV/kA@50Hz Chưa hiệu chuẩn |
||
| 105mV/kA@50Hz | Độ chính xác đọc | |||
| Đã hiệu chuẩn |
<0.5% (vị trí trung tâm, 25℃)Chưa hiệu chuẩn <5% dung sai (vị trí trung tâm, 25℃)Dòng điện tối đa có thể đo |
|||
| 100kA | Điện trở cuộn dây | |||
| từ 100 đến 250Ω | Tiết diện cuộn dây | |||
| 8mm | Chiều dài dây dẫn | |||
| 2 mét | Nhiệt độ | |||
| Chưa hiệu chuẩn 200ppm/C | Đã hiệu chuẩn 400ppm/C | |||
| Lỗi vị trí | ||||
| ±1% tối đa | Đầu ra ở 0A (trôi số không) | |||
| ≤0.1mV | Lỗi pha | |||
| ≤0.5° | Độ tuyến tính | |||
| ±0.2% giá trị đọc | Băng thông | |||
| 1Hz đến 100kHz (-3dB) | Nhiệt độ hoạt động | |||
| -30℃ đến +80℃ | Nhiệt độ lưu trữ | |||
| -40℃ đến +90℃ | Các yêu cầu khác, vui lòng liên hệ với chúng tôi để OEM. | |||
| Dưới đây là nhiều thông số kỹ thuật khác nhau để bạn lựa chọn. | ||||
Câu hỏi thường gặp
A:
Cuộn Rogowski có cấu trúc lõi không khí không có vấn đề bão hòa lõi. Quá tải dòng điện cao trong thời gian ngắn sẽ không làm hỏng thiết bị. Đầu ra thứ cấp là tín hiệu điện áp thấp, do đó mạch hở không gây nguy hiểm điện áp cao, đảm bảo hoạt động an toàn và đáng tin cậy.H: Ưu điểm của cuộn Rogowski linh hoạt trong đo lường dòng điện cao là gì?
A:
Cuộn Rogowski có cấu trúc lõi không khí không có vấn đề bão hòa lõi. Quá tải dòng điện cao trong thời gian ngắn sẽ không làm hỏng thiết bị. Đầu ra thứ cấp là tín hiệu điện áp thấp, do đó mạch hở không gây nguy hiểm điện áp cao, đảm bảo hoạt động an toàn và đáng tin cậy.H: Tác động của thiết kế không lõi đối với đáp ứng tần số là gì?
A:
Cuộn Rogowski có cấu trúc lõi không khí không có vấn đề bão hòa lõi. Quá tải dòng điện cao trong thời gian ngắn sẽ không làm hỏng thiết bị. Đầu ra thứ cấp là tín hiệu điện áp thấp, do đó mạch hở không gây nguy hiểm điện áp cao, đảm bảo hoạt động an toàn và đáng tin cậy.H: An toàn của cuộn Rogowski đối với quá tải và mạch hở là gì?
A:
Cuộn Rogowski có cấu trúc lõi không khí không có vấn đề bão hòa lõi. Quá tải dòng điện cao trong thời gian ngắn sẽ không làm hỏng thiết bị. Đầu ra thứ cấp là tín hiệu điện áp thấp, do đó mạch hở không gây nguy hiểm điện áp cao, đảm bảo hoạt động an toàn và đáng tin cậy.
