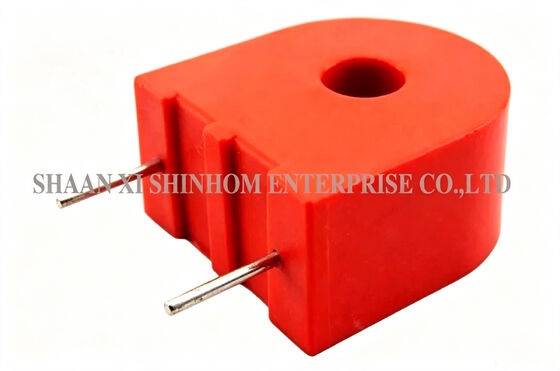

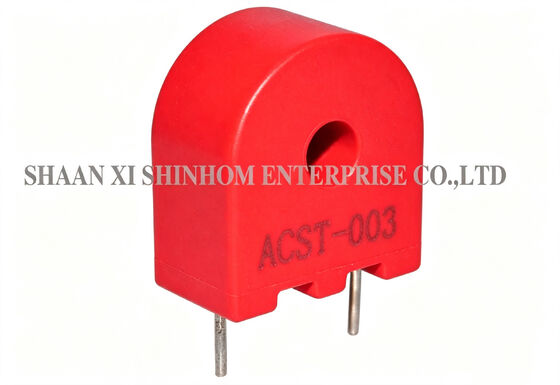

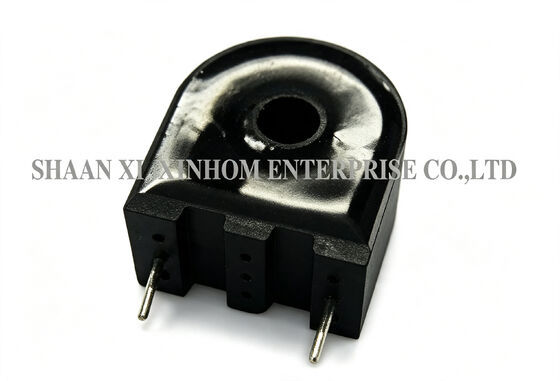

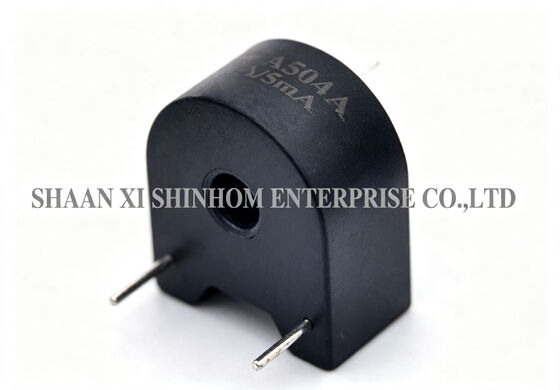

ACST Series PCB Mount Miniature small DC Immune Current Transformer, CT,Current transformer Nhà sản xuất
CácDòng ACSTBộ biến áp dòng điện tần số cao nhỏ được gắn trên PCB được thiết kế cho các ứng dụng cảm biến dòng điện tần số cao, đo năng lượng và giám sát điện năng.Bốn tùy chọn tỷ lệ quay tiêu chuẩn có sẵn: 1:50, 1:100, 1:200, và 1:300 (các phiên bản CT giữa cũng có sẵn). Phạm vi tần số hoạt động là 1kHz đến 1MHz. Sản phẩm sử dụng lõi hình tròn và thiết kế hồ sơ thấp. Nó được gắn trực tiếp trên PCB.Lớp lắp đặt được làm bằng vật liệu chống cháy PBT 94V0 với lớp phủ epoxy, đảm bảo cấu trúc ổn định và đáng tin cậy. Tính năng miễn dịch DC đảm bảo độ chính xác trong các ứng dụng cảm biến dòng có chứa các thành phần DC. Kháng cách nhiệt: ≥100MΩ (500V DC).Chống thử điện áp: 4000V / 1mA / 60 giây. Nó được sử dụng rộng rãi trong các bộ chuyển đổi AC / DC và DC-DC, đồng hồ năng lượng, bộ truyền điện, mạch điều khiển dòng tần số cao và thử nghiệm dòng xung.
Các đặc điểm
Ứng dụng
Lưu ý: Thông số kỹ thuật sản phẩm có thể được tùy chỉnh.
Câu hỏi thường gặp
Q: Các tùy chọn tỷ lệ quay có sẵn cho loạt ACST? Sự khác biệt giữa các mô hình với hậu tố CT là gì?
A:CácDòng ACSTcung cấp bốn tùy chọn tỷ lệ quay tiêu chuẩn:1:50,1:100,1:200, và1:300. Mô hình vớiỨng số CT(ví dụ: 1:50CT) chỉ ra rằng cuộn dây thứ cấp cóNhấp trung tâm. Điều này phù hợp với ổ đẩy kéo hoặc mạch thu tín hiệu chênh lệch đòi hỏi phải chạm vào trung tâm. Các mô hình không có hậu tố CT là đầu ra thứ cấp hai dây tiêu chuẩn.
Q: Tầm quan trọng của đặc điểm miễn dịch DC là gì?
A:CácDC miễn dịchtính năng có nghĩa là bộ biến áp dòng duy trì độ chính xác khi đo dòng AC với các thành phần thiên vị DC. Nó ngăn ngừa sự bão hòa lõi do các thành phần DC.Tính năng này đặc biệt quan trọng trong máy chuyển đổi AC / DC, theo dõi dòng điện sạc / xả pin và thử nghiệm dòng xung với sự thiên vị DC.
