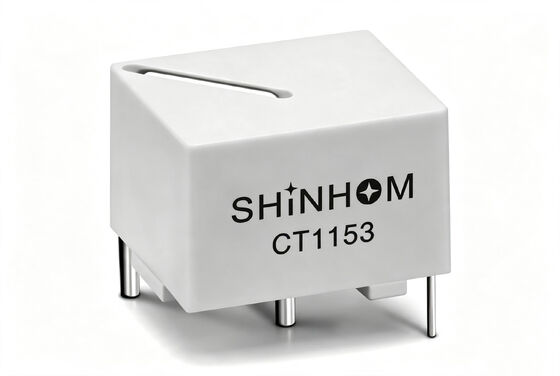

Biến áp dòng cảm biến dòng cao tần gắn trên PCB dòng CT11 được thiết kế cho các ứng dụng bộ nguồn chuyển mạch (SMPS). Nó cung cấp tín hiệu phản hồi đầu ra cho các mạch điều khiển xung, cho phép điều chỉnh công suất chi phí thấp. Dòng sơ cấp định mức là H: (tối đa 40A). Dải tần số lên đến 500kHz. Sản phẩm sử dụng lõi ferrite có độ từ thẩm cao Có bảy tùy chọn tỷ lệ vòng dây tiêu chuẩn: 1:50, 1:100, 1:150, 1:200, 1:300, 1:500 và 1:1000, phù hợp với các yêu cầu độ chính xác phát hiện khác nhau. Thiết kế gắn trên PCB cấu hình thấp có sẵn trong nhiều kiểu cấu trúc. Nó được sử dụng rộng rãi trong các ứng dụng bộ nguồn chuyển mạch, điều khiển chiếu sáng và điều khiển công tắc.TÍNH NĂNG:Biến áp dòng cao tần cho ứng dụng SMPS
Câu hỏi thường gặpH:
A: Biến áp dòng cảm biến dòng
Tỷ lệ vòng dây thấp hơn (ví dụ: 1:50) phát hiện dòng sơ cấp và cung cấp tín hiệu phản hồi cho mạch điều khiển xung, cho phép điều chỉnh vòng kín chi phí thấp cho bộ nguồn chuyển mạch. Bằng cách phát hiện sự thay đổi dòng điện, mạch điều khiển sẽ điều chỉnh chu kỳ nhiệm vụ PWM để đạt được điều chỉnh điện áp đầu ra và bảo vệ quá dòng.H: Làm thế nào để chọn tỷ lệ vòng dây phù hợp?
A: Việc lựa chọn tỷ lệ vòng dây phụ thuộc vào dải dòng sơ cấp và điện áp lấy mẫu thứ cấp yêu cầu.
Tỷ lệ vòng dây thấp hơn (ví dụ: 1:50) có ít vòng dây thứ cấp hơn, dòng điện đầu ra cao hơn và phù hợp để cảm biến dòng lớn hơn. Tỷ lệ vòng dây cao hơn (ví dụ: 1:1000) có nhiều vòng dây thứ cấp hơn, dòng điện đầu ra thấp hơn và phù hợp với dòng điện nhỏ hơn hoặc các ứng dụng yêu cầu điện áp đầu ra cao hơn. Chúng tôi khuyên bạn nên chọn dựa trên dòng sơ cấp đỉnh và độ nhạy của mạch lấy mẫu hạ nguồn.
